Υπολογισμός εκπομπών γκρίζων με ταtallyCAT και EC3

Στην τελευταία ανάρτηση παρουσιάσαμε την τεχνική προεπισκόπηση για την ανάλυση CO2 στο Revit και εξηγήσαμε τις πιθανές χρήσεις σε πρώιμες φάσεις σχεδιασμού. Η ανάλυση CO2 βασίζεται στη συνεργασία μας με το buildingtransparency.org, μια από τις μεγαλύτερες δωρεάν διαθέσιμες πλατφόρμες στον κόσμο για περιβαλλοντικές δηλώσεις προϊόντων (EPDs) που χρησιμοποιείται για τον υπολογισμό των ενσωματωμένων εκπομπών. Ενώ η ανάλυση CO2 στο Revit αντλεί τα σύνολα δεδομένων και τις τιμές CO2 από τη βάση δεδομένων διαφάνειας κτιρίου, η ίδια η πλατφόρμα προσφέρει επίσης άλλους τρόπους υπολογισμού των ενσωματωμένων εκπομπών, τους οποίους παρουσιάζουμε σε αυτήν την ανάρτηση ιστολογίου.

Τα ακόλουθα εργαλεία αναπτύσσονται από το Building Transparency:

Το EC3 (Embodied Carbon Calculator for Construction) αναπτύχθηκε αρχικά από τη SKANSKA, μεταξύ άλλων, και επιτρέπει τον υπολογισμό των γκρίζων εκπομπών χρησιμοποιώντας μοντέλα BIM. Το EC3 είναι μια δωρεάν εφαρμογή SaaS στην οποία μπορείτε να έχετε πρόσβαση απευθείας από τον ιστότοπο Building Transparency.

Το Tally είναι ένα από τα κορυφαία εργαλεία LCA παγκοσμίως (με πληρωμή) και προσφέρει καλή ενσωμάτωση του Revit.

Το TallyCAT beta (Tally Climate Action Tool) είναι μια μειωμένη έκδοση του Tally και προσφέρει μια παρόμοια καλή ενσωμάτωση Revit για τον προσδιορισμό των γκρίζων εκπομπών. Το TallyCAT είναι επομένως ένα πρόσθετο Revit που μπορεί να χρησιμοποιηθεί για συγχρονισμό μεταξύ Revit και EC3. Το EC3 είναι επίσης πολύ κατάλληλο για πιο λεπτομερή έργα για τα οποία η ανάλυση CO2 στο Revit δεν είναι επαρκής.

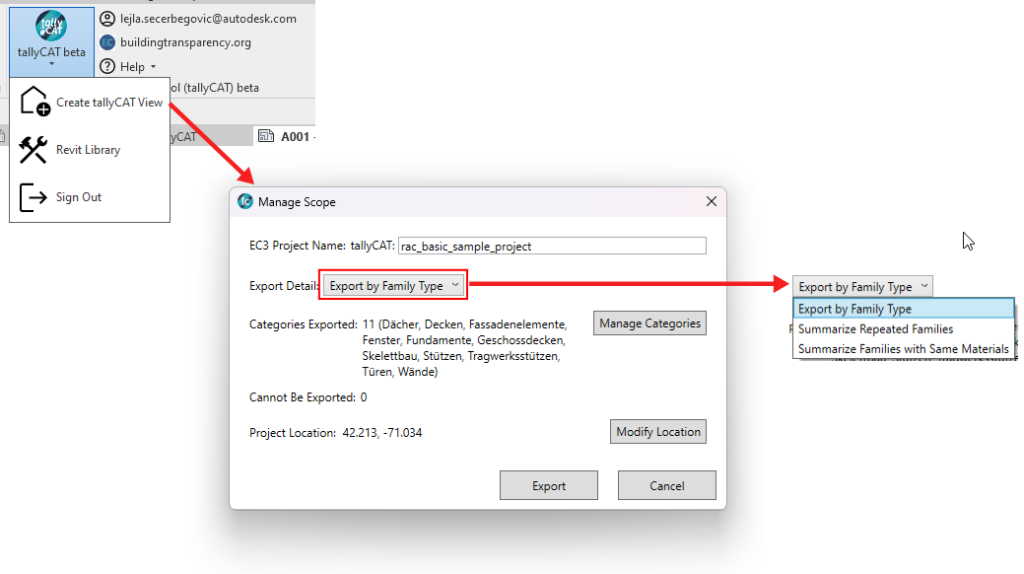

Στο πρώτο βήμα, το Πεδίο εφαρμογής ορίζεται, δηλαδή ορίζει τις κατηγορίες Revit που πρόκειται να αξιολογηθούν. Το EC3 υποστηρίζει την αξιολόγηση στεγών, πλακών, στοιχείων κουρτινών, παραθύρων, θεμελίων, δαπέδων, πλαισίου, υποστυλωμάτων, δομικών στηλών, θυρών και τοίχων, τα οποία είτε εξάγονται ανά οικογενειακό τύπο (προεπιλογή) για ευκολότερη αξιολόγηση είτε προαιρετικά ομαδοποιούνται μαζί. Το πρόσθετο δημιουργεί αυτόματα τη δική του τρισδιάστατη προβολή, η οποία χρησιμοποιείται ως οπτική αναφορά:

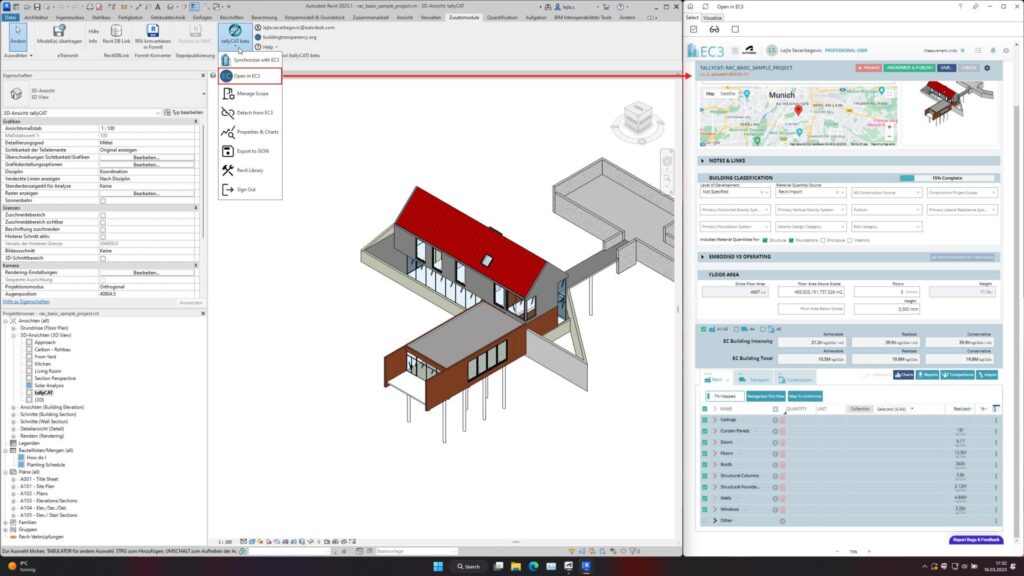

Μόλις ολοκληρωθεί η διαμόρφωση, το έργο μπορεί να συγχρονιστεί με το EC3. Επιλέγοντας «Άνοιγμα στο EC3» θα δημιουργηθεί αυτόματα μια συνδυασμένη προβολή και θα ανοίξει το μοντέλο EC3 στο πρόγραμμα περιήγησης:

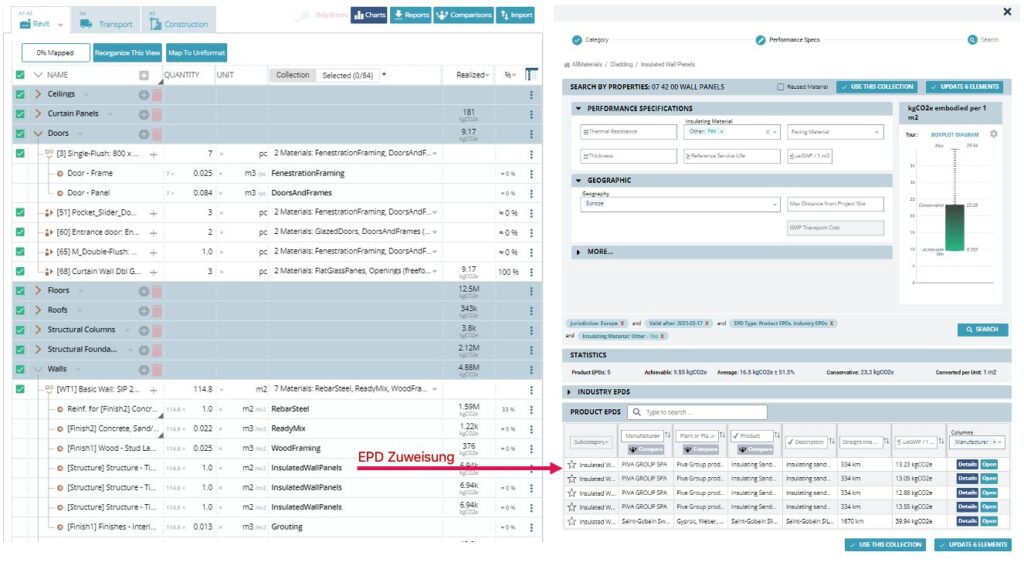

Το E3 παίρνει τις ποσότητες από το Revit και επιτρέπει την απευθείας εκχώρηση ορισμών υλικών από τη βάση δεδομένων EC3:

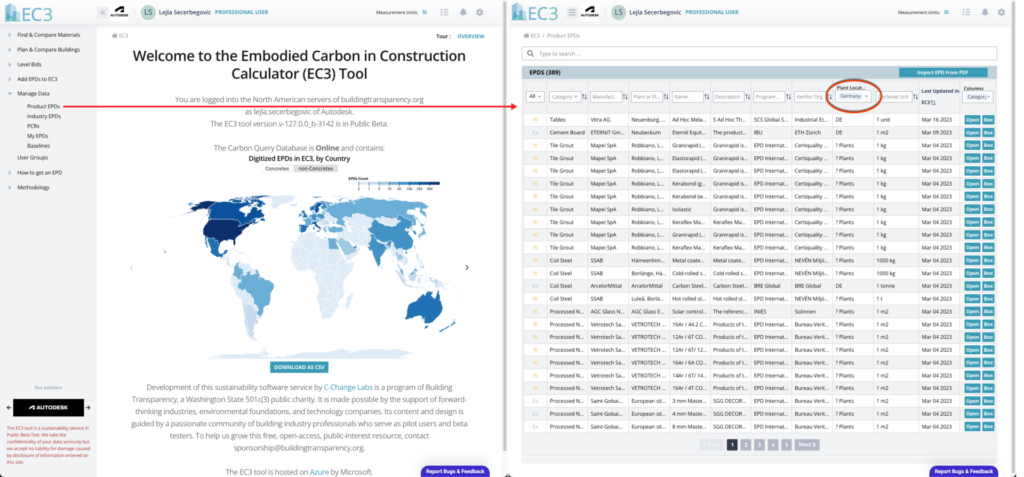

Σημείωση: Το EC3 επί του παρόντος δεν έχει άμεση σύνδεση με το oekobaudat.de, αλλά εξακολουθεί να προσφέρει μια επιλογή από γερμανικά EPD και την επιλογή προσθήκης των δικών σας EPD:

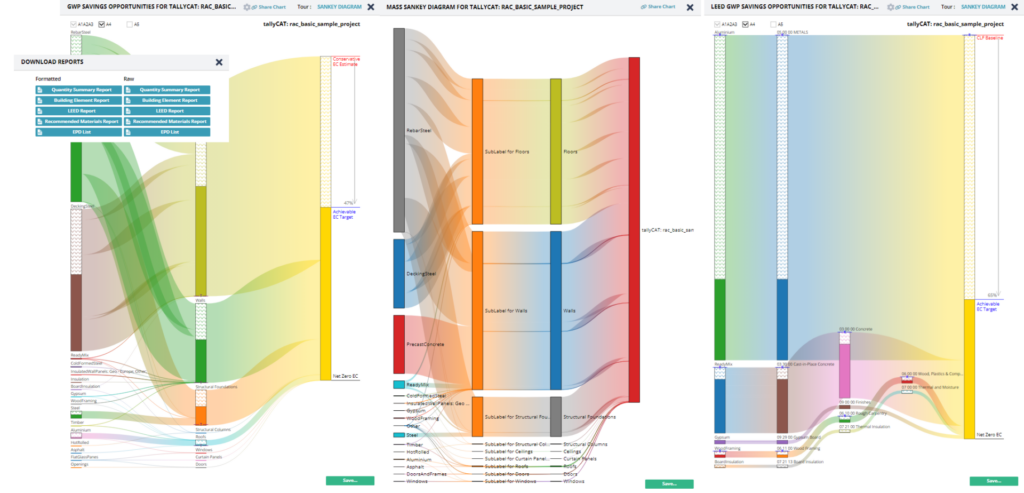

Μετά την εκχώρηση των EPD, διάφορα διαγράμματα και αναφορές είναι διαθέσιμα για αξιολόγηση:

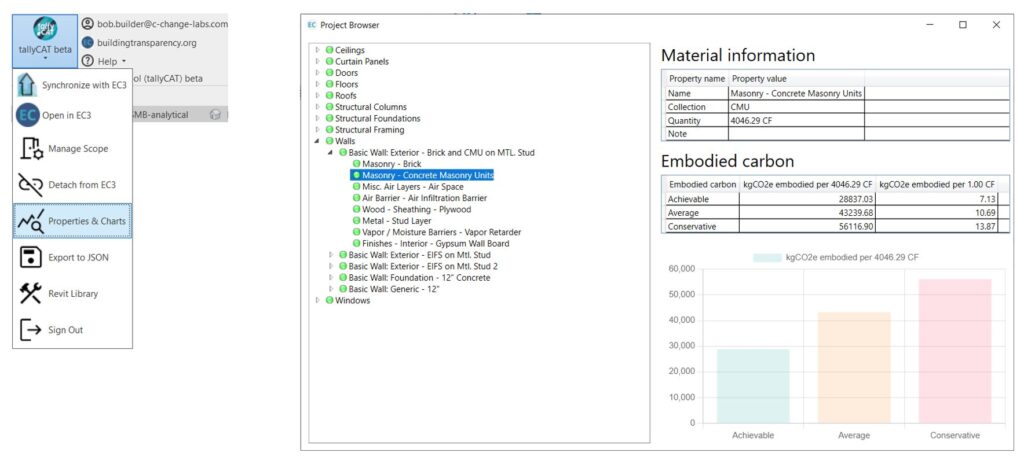

Το ιδιαίτερο χαρακτηριστικό του νέου πρόσθετου είναι η διπλή κατευθυντικότητα με το Revit, το οποίο προσφέρει επίσης πρόσβαση στα δεδομένα υλικού και τις αξιολογήσεις που έχουν εκχωρηθεί στο Revit:

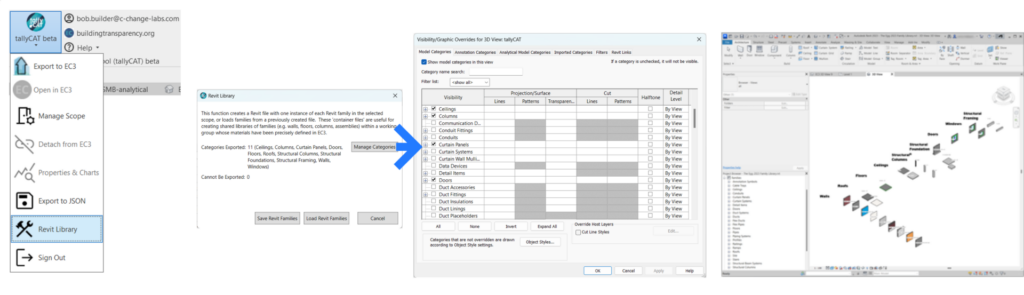

Ένα άλλο χαρακτηριστικό που αξίζει να αναφερθεί είναι η δυνατότητα αποθήκευσης στοιχείων που έχουν ήδη καθοριστεί στο EC3 ως πρότυπα – αυτό δημιουργεί ένα αρχείο .rvt που περιέχει όλες τις προκαθορισμένες οικογένειες συστημάτων καθώς και οικογένειες με δυνατότητα φόρτωσης. Στη συνέχεια, αυτά μπορούν είτε να αντιγραφούν μεμονωμένα σε τρέχοντα έργα είτε επίσης χρησιμοποιώντας την εντολή Revit Library Φόρτωση:

Στον επίσημο ιστότοπο, μπορείτε όχι μόνο να κατεβάσετε το πρόγραμμα εγκατάστασης, αλλά και λεπτομερή τεκμηρίωση που περιγράφει όλες τις λειτουργίες του EC3 ή του πρόσθετου talyCAT.

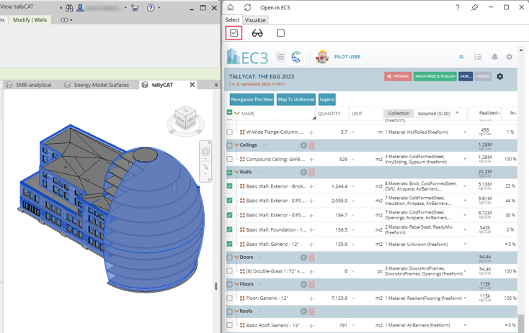

Ιδιαίτερα συναρπαστική είναι η δυνατότητα επιλογής ή απομόνωσης της τρέχουσας επιλογής στο EC3 απευθείας στο Revit:

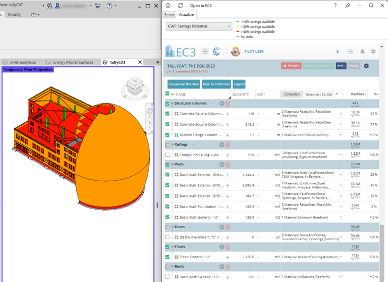

Ομοίως, η πιθανή εξοικονόμηση GWP (Δυνατότητα υπερθέρμανσης του πλανήτη) μπορεί να απεικονιστεί:

Μπορείτε επίσης να μάθετε περισσότερα για το TallyCAT στην ακόλουθη παρουσίαση του Autodesk University:

Κάντε προεπισκόπηση του νέου δωρεάν “Tally Climate Action Tool” (tallyCAT) | Πανεπιστήμιο Autodesk
