Revit 2023: Αυτοματοποίηση χαλύβδινων συνδέσεων βάσει βιβλιοθήκης

Ενώ δώσαμε μια επισκόπηση των καινοτομιών στον τομέα του στατικού σχεδιασμού στην τελευταία ανάρτηση, θα θέλαμε τώρα να ρίξουμε μια πιο βαθιά ματιά στις εξελίξεις στη δημιουργία αυτοματοποιημένων συνδέσεων. Με τον αυτοματισμό των χαλύβδινων συνδέσεων που βασίζεται σε βιβλιοθήκη, επιδιώκουμε τέσσερις κύριους στόχους, καθένας από τους οποίους αντιπροσωπεύει ένα όφελος για τους πολιτικούς μηχανικούς.

• Λιγότερες επαναλήψεις με κατασκευαστές για μοντελοποίηση αρμών
• Ταχύτερη μοντελοποίηση του προτεινόμενου σχεδίου
• Προηγούμενη εκτίμηση κατασκευασιμότητας και κόστους για ολόκληρα μοντέλα με συνδέσεις
• Νέες επιχειρηματικές ευκαιρίες για την επέκταση των υπηρεσιών στη λεπτομέρεια δομικού χάλυβα

Λιγότερες επαναλήψεις με κατασκευαστές για μοντελοποίηση αρμών

Οι πολιτικοί μηχανικοί και οι κατασκευαστές μπορούν να δημιουργήσουν τους δικούς τους συγκεκριμένους κανόνες βιβλιοθήκης σύνδεσης, οι οποίοι στη συνέχεια χρησιμεύουν ως η μοναδική πηγή πληροφοριών για όλα τα νέα έργα.

Στο Revit 2023 θα βρείτε παραδείγματα βιβλιοθηκών τύπων χαλύβδινων συνδέσεων, όπως οι δακτυλογραφημένες συνδέσεις σύμφωνα με το DStV. Μια αυτόματη αντιστοίχιση μεταξύ των συνδέσεων που προτείνονται στους πίνακες και των χαλύβδινων τμημάτων που ταιριάζουν, καθώς και των περιοχών συμβατών ακραίων δυνάμεων στα μέλη, επιταχύνει τη μοντελοποίηση. Συνδέσεις μονής ή διπλής γωνίας, συνδέσεις ακραίων πλακών, αλλά και πλάκες πτερυγίων, συνδέσεις στήλης, πλάκες βάσης και πολλές άλλες τυπικές συνδέσεις όπως αυτές αποτελούν μέρος διαφόρων πακέτων περιεχομένου Revit 2023 που διατίθενται μέσω της Πύλης λογαριασμού Autodesk ή του Δικτύου Γνώσης Autodesk.

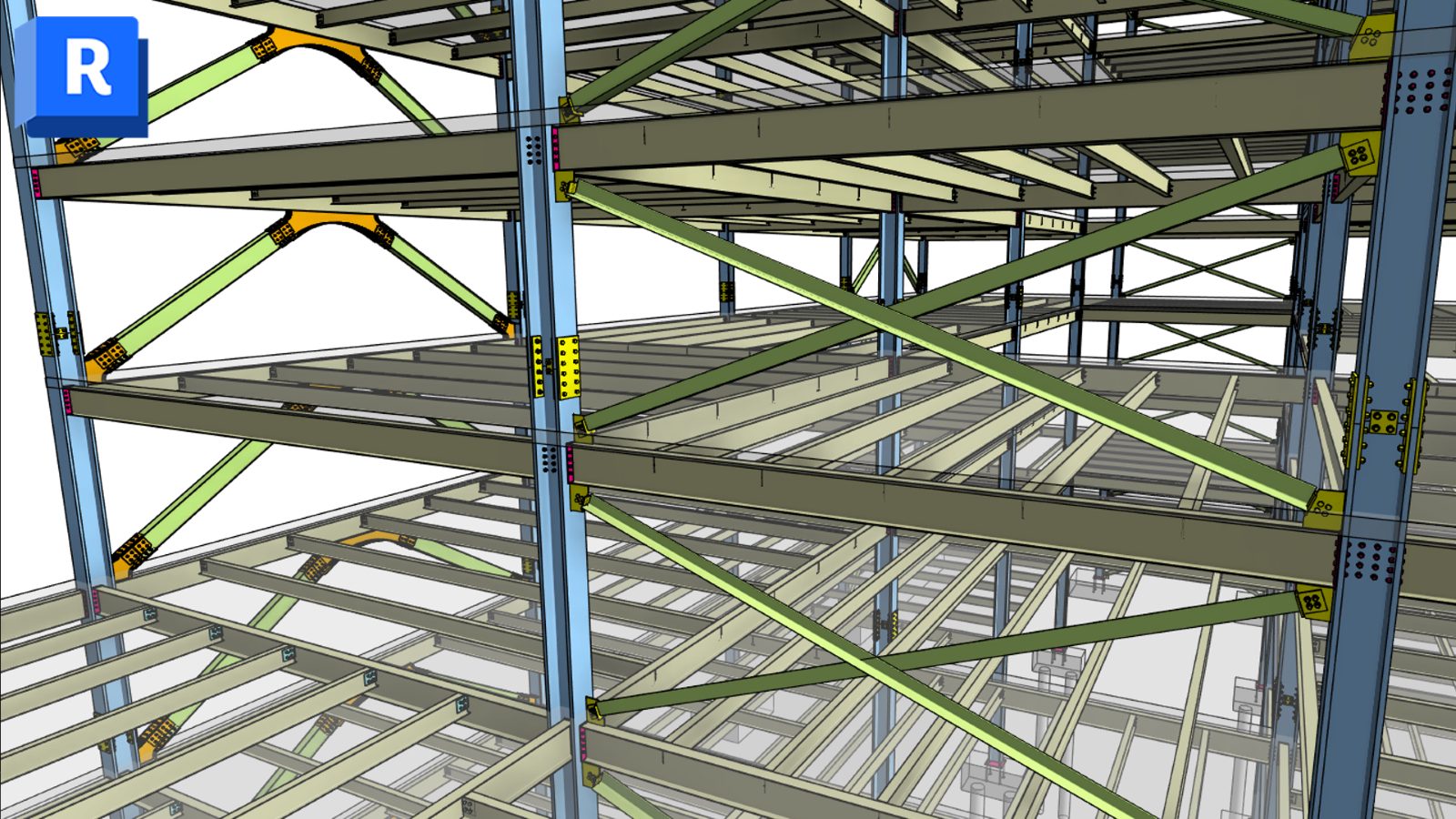

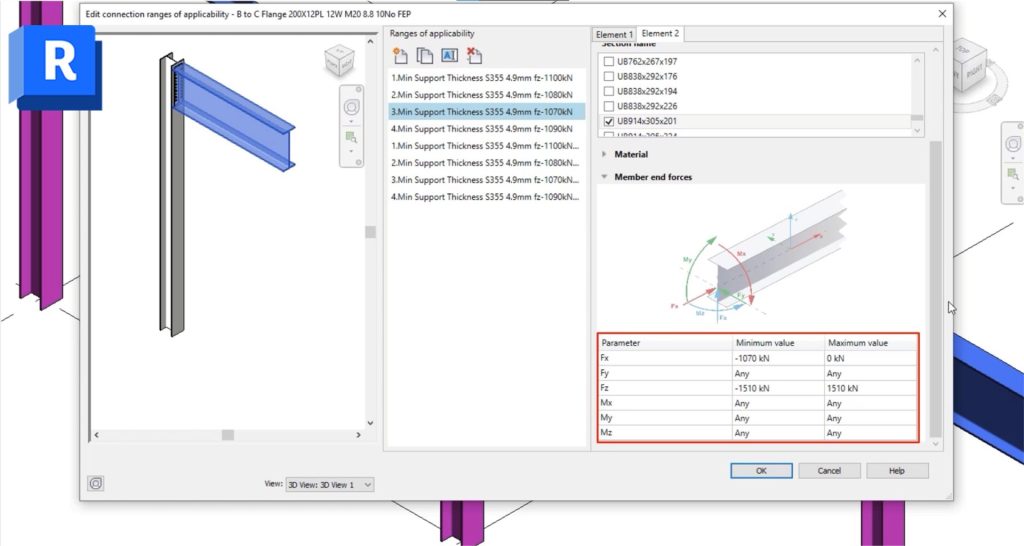

Μπορείτε να επεκτείνετε ή να προσαρμόσετε περαιτέρω αυτές τις βιβλιοθήκες δημιουργώντας νέους τύπους σύνδεσης, αντιγράφοντας ή επεξεργάζοντας τους υπάρχοντες. Κατά τη διάρκεια αυτού του βήματος, θα πρέπει να επικοινωνήσετε με τους κατασκευαστές και τους κατασκευαστές με τους οποίους συνεργάζεστε και να τους ζητήσετε να συμφωνήσουν σχετικά με τους κανόνες που θέλουν να ακολουθήσουν για τα επόμενα έργα, όπως: Β. χρήση συνδέσεων με συγκεκριμένη ποιότητα μπουλονιών, αποφεύγοντας κάθε είδους λοξοτομές ή προτιμώμενες πλάκες πτερυγίων με δύο σειρές μπουλονιών αντί για μία. Η “Χαρτογράφηση των συνδέσεων με τα μεγέθη τμημάτων” είναι ένα καθολικό εργαλείο για όλους τους μηχανικούς για τη διαμόρφωση των κανόνων που πρέπει να λάβουν υπόψη για κάθε τύπο χαλύβδινων συνδέσεων. Μόλις αποθηκευτούν σε βιβλιοθήκες, μπορούν να επαναχρησιμοποιηθούν σε έργα, εξοικονομώντας αμέτρητες ώρες και δίνοντάς σας ήσυχο το μυαλό σας ότι οι κατασκευαστικές εταιρείες θα σας υποβάλλουν λιγότερα αιτήματα. Ίσως ακόμη και να εξετάσετε το ενδεχόμενο να μετατρέψετε τις βιβλιοθήκες σύνδεσης σε συμβατικές συμφωνίες.

Εκτός από τις συνδέσεις DStV “Τυποποιημένες συνδέσεις σε μεταλλικές κατασκευές σύμφωνα με το DIN EN 1993-1-8” – 2013, οι πίνακες βασίζονται στο Εγχειρίδιο AISC Steel Construction Manual 15^ου έκδοση και 14^ου Έκδοση, η δημοσίευση BCSA και SCI P358 – «Απλοί σύνδεσμοι στον Ευρωκώδικα 3» – Έκδοση 2014 (γνωστή και ως «Πράσινη Βίβλος»). Περισσότερα για τις διαθέσιμες βιβλιοθήκες εδώ.

Ταχύτερη μοντελοποίηση του προτεινόμενου σχεδίου

Φανταστείτε πόσο εύκολο είναι να δημιουργήσετε την προκαταρκτική σχεδίαση χαλυβουργίας με χαλύβδινες συνδέσεις όταν μπορείτε να αφαιρέσετε τις συνδέσεις που χρειάζεστε από το ράφι και να τις τοποθετήσετε στο μοντέλο με βάση αλγόριθμους αυτοματισμού.

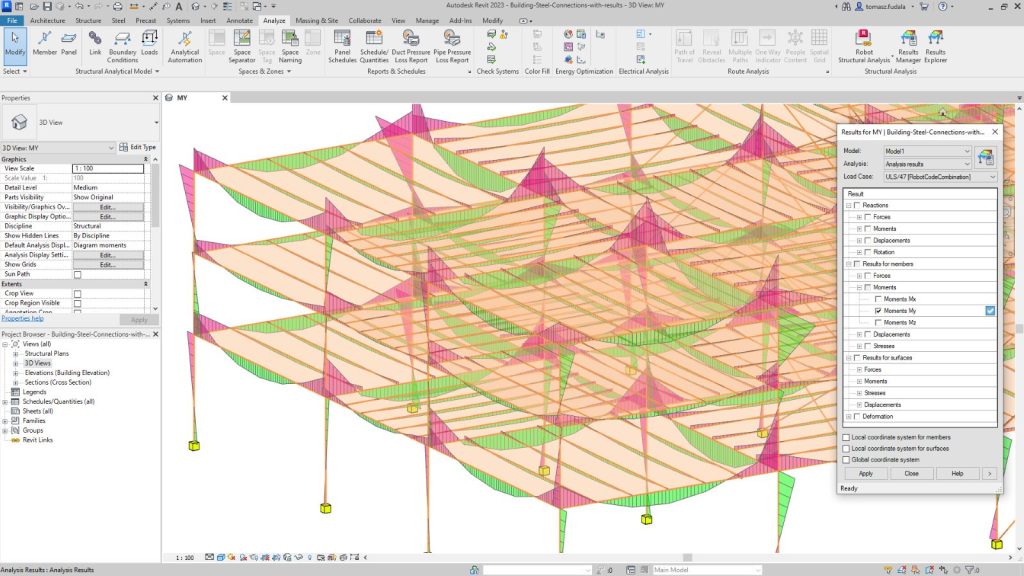

Με τις βιβλιοθήκες καθορισμένες, τα επόμενα βήματα αυτοματισμού σύνδεσης δημιουργούν μια απλή, συνεκτική ροή εργασιών: ξεκινήστε με το νέο μοντέλο προκαταρκτικής σχεδίασης Revit, μεταφέρετέ το στο Autodesk Robot Structural Analysis Professional ή σε οποιοδήποτε άλλο λογισμικό ανάλυσης που μπορεί να ανταλλάξει αποτελέσματα ανάλυσης με το Revit. εκτελέστε τη δομική ανάλυση και επαναφέρετέ την στο Revit όπου οι εξωγενείς κανόνες μας διαβάζουν τα αποτελέσματα, αναζητούν τις αγαπημένες σας βιβλιοθήκες και ταιριάζουν τους κόμβους ατσάλινο στοιχείο με συμβατές διαμορφώσεις σύνδεσης και μοντελοποιούν αυτόματα τους τύπους χαλύβδινων συνδέσεων.

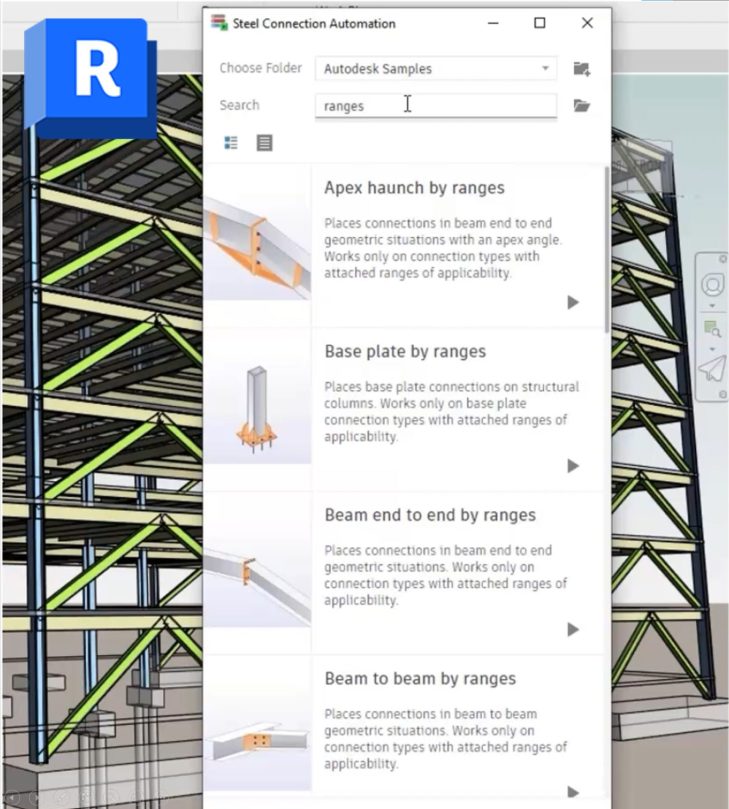

Για να διευκολύνουμε τη διαχείριση των κανόνων, έχουμε δημιουργήσει ξεχωριστούς κανόνες για κάθε έναν από τους τυπικούς τύπους συνδέσεων που εμφανίζονται στις βιβλιοθήκες δειγμάτων μας. Σας ενθαρρύνω να διαβάσετε αυτή τη σελίδα για μια λεπτομερή επισκόπηση του τρόπου αποτελεσματικής χρήσης αυτών των κανόνων.

Αυτό μειώνει τον κίνδυνο κατά λάθος τοποθέτησης ακραίων πλακών με 4 σειρές μπουλονιών αντί για 5, καθώς ο μηχανισμός αυτοματοποίησής μας συγκρίνει την πραγματική δύναμη διάτμησης από τον καθορισμένο συνδυασμό φορτίου με την ικανή δύναμη που ορίζεται για κάθε τύπο σύνδεσης και τοποθετεί αυτή που μπορεί να αντέξει αυτή τη δύναμη. Μπορείτε επίσης να μειώσετε τον κίνδυνο άλλων προβληματικών σεναρίων με πιθανά μεγάλα απόβλητα υλικών, όπως: B. Χρήση συνδέσεων σχεδιασμένων για δοκούς από S275 σε μοντέλο κατασκευασμένο από στοιχεία S355, καθώς οι περιοχές εφαρμογής μπορούν επίσης να συγκρίνουν τις ποιότητες χάλυβα.

Προηγούμενη εκτίμηση κατασκευασιμότητας και κόστους για ολόκληρα μοντέλα με συνδέσεις

Δεδομένου ότι οι συνδέσεις μπορούν πλέον να τοποθετηθούν πολύ πιο γρήγορα, αυτό σημαίνει ότι τα πιο λεπτομερή μοντέλα σχεδίασης με συνδέσεις μπορούν επίσης να δημιουργηθούν πιο γρήγορα. Αυτό επιτρέπει στους μηχανικούς να υπολογίζουν την προσφορά τους πιο γρήγορα και με μεγαλύτερη ακρίβεια πριν την υποβάλουν σε διαγωνισμό, αυξάνοντας την ανταγωνιστικότητά τους. Έχετε περισσότερο χρόνο για περαιτέρω επαναλήψεις του σχεδιασμού και μπορείτε να γλιτώσετε από την κουραστική φάση των συνδέσεων μοντελοποίησης.

Η κατασκευασσιμότητα μπορεί επίσης να ελεγχθεί νωρίτερα, επειδή μόλις μοντελοποιηθούν οι συνδέσεις, μπορεί κανείς να εκτελέσει εύκολα έναν έλεγχο σύγκρουσης με το Autodesk BIM Collaborate. Με αυτόν τον τρόπο, η προκαταρκτική σχεδίαση είναι πολύ πιο κοντά στο τελικό λεπτομερές μοντέλο σε σύγκριση με μια παραδοσιακή ροή εργασίας.

Νέες επιχειρηματικές ευκαιρίες για την επέκταση των υπηρεσιών στη λεπτομέρεια δομικού χάλυβα

Με μια ταχύτερη διαδικασία προσχεδιασμού χαλυβουργίας με συνδέσεις και τη δυνατότητα ενσωμάτωσης τύπων συνδέσεων χάλυβα και κανόνων τοποθέτησης στις διάφορες μοναδικές ανάγκες των κατασκευαστών και άλλων ενδιαφερόμενων μερών του έργου, μπορεί να είναι λογικό για ορισμένους κατασκευαστές να προσθέτουν αξία στις υπηρεσίες τους ενσωματώνοντας στην έναρξη του λεπτομερούς προγραμματισμού. Τα μοντέλα Revit θα ήταν πλουσιότερα σε δεδομένα BIM σε ένα στάδιο παρόμοιο με αυτό που συνήθως επιτυγχάνεται μόνο από τους σχεδιαστές λεπτομερειών/χάλυβας. Μεταφέρετε το μοντέλο στο Advance Steel, προσθέτετε την υπόλοιπη λογική για την κατασκευή και δημιουργείτε αυτόματα τα σχέδια εργαστηρίου και τα αρχεία NC.

Unser Produktmanager Dan Peticila sieht das wie folgt: «Δεν λέω ότι πρόκειται για μια ασήμαντη αλλαγή. Οι συμβατικές συμφωνίες και οι πρακτικές του κλάδου δεν αλλάζουν από τη μια μέρα στην άλλη, αλλά ούτε και σταθεροποιούνται. Εξελίσσονται, όπως και εμείς, με βάση τη γνώση που όλοι συγκεντρώνουμε μέρα με τη μέρα. Αυτό μας έχουν διδάξει οι οραματιστές από τον κλάδο, και γι’ αυτό καταβάλλουμε την προσπάθειά μας για την παροχή αυτών των νέων εργαλείων. Έτσι ώστε οι δομικοί μηχανικοί να μπορούν να εργάζονται πιο αποτελεσματικά και να προσφέρουν μεγαλύτερη αξία».
