Το πρόσθετο “Twinmotion for Revit”.

Ανακοινώθηκε στο Autodesk University 2022 τον περασμένο Σεπτέμβριο (δείτε την ανάρτησή μας), το λογισμικό Twinmotion αποτελεί μέρος αυτής της ενημέρωσης έκδοσης Autodesk Revit 2023.1 που περιλαμβάνει:

Ένα συμπλήρωμα (πρόσθετο) ” Twinmotion για το Revit για να συνδέσετε τα δύο λογισμικά και να εκτελέσετε διάφορες ροές εργασίας
Το λογισμικό Twinmotion* (Epic Games) για να αποκτήσετε πολύ υψηλής ποιότητας renderings.

Σημείωση: βρείτε όλες τις νέες δυνατότητες της έκδοσης Autodesk Revit 2023.1 στην ανάρτησή μας στο BIM Village

Α) Εγκατάσταση:

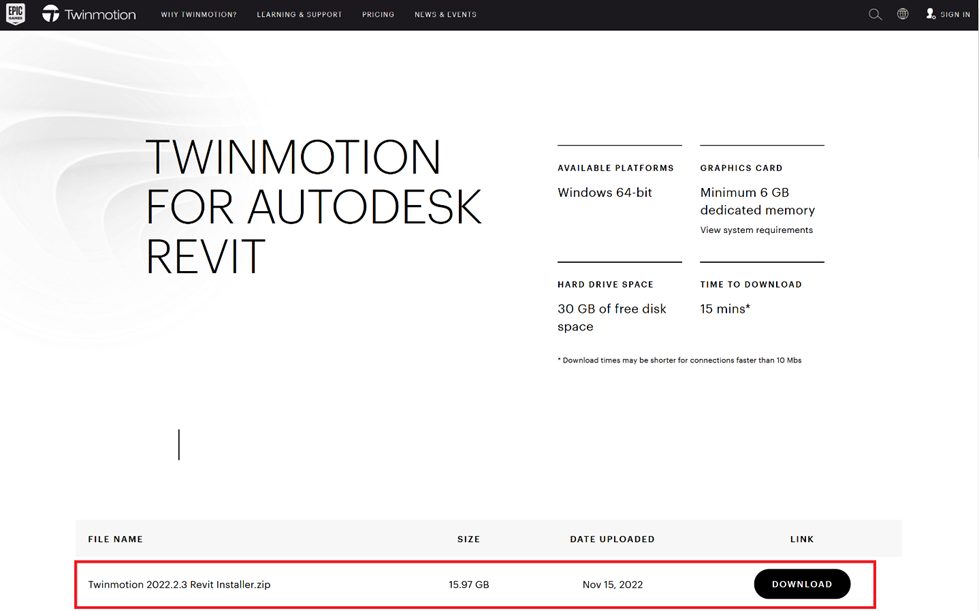

Σας προσκαλώ να συμβουλευτείτε τις απαιτήσεις συστήματος του μηχανήματος για τη χρήση του ” Twinmotion For Revit πριν πραγματοποιήσετε οποιαδήποτε εγκατάσταση.

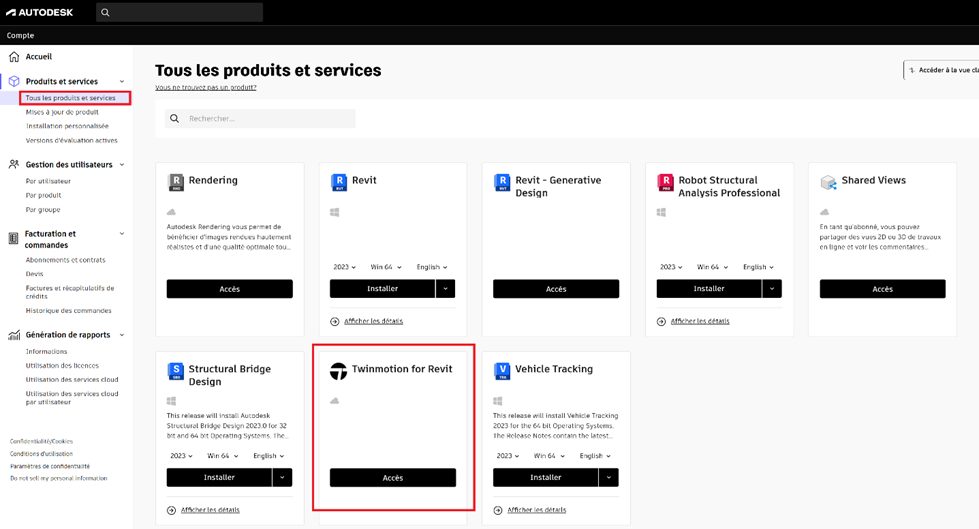

Εγκατάσταση ” Twinmotion For Revit » είναι διαθέσιμο για λήψη από τον λογαριασμό σας στο Autodesk στο « Όλα τα προϊόντα και οι υπηρεσίες » για όλους όσους έχουν ένα Autodesk Revit, ή μια συλλογή AEC υπό συνδρομή

Αναζητήστε μια μικρογραφία με τίτλο ” Twinmotion για το Revit »
Κάντε κλικ στο κουμπί «Πρόσβαση».

Αποδοχή της Άδειας Χρήσης Τελικού Χρήστη (EULA)
Κατεβάστε και εγκαταστήστε την εφαρμογή ” Twinmotion για το Revit »

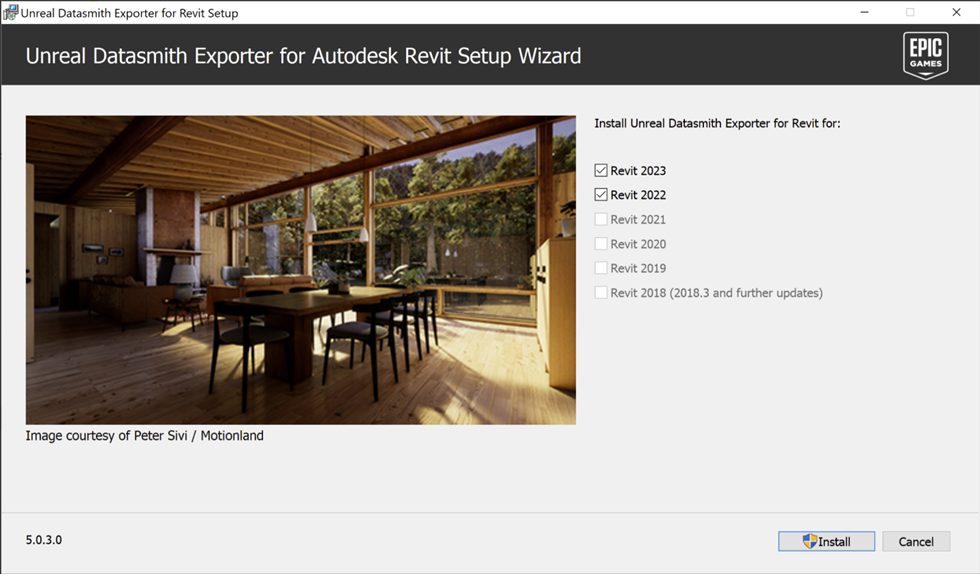

Κατά την εγκατάσταση, θα έχετε τη δυνατότητα να εγκαταστήσετε το πρόσθετο ” Revit For Twinmotion για πολλαπλές εκδόσεις του λογισμικού Revit.

Αφήστε τον εαυτό σας να καθοδηγηθεί στην υπόλοιπη εγκατάσταση.

Σημαντική σημείωση : κατά την εγκατάσταση, το λογισμικό Revit πρέπει να είναι κλειστό.

Β) Η χρήση του συμπληρώματος « Twinmotion για το Revit » :

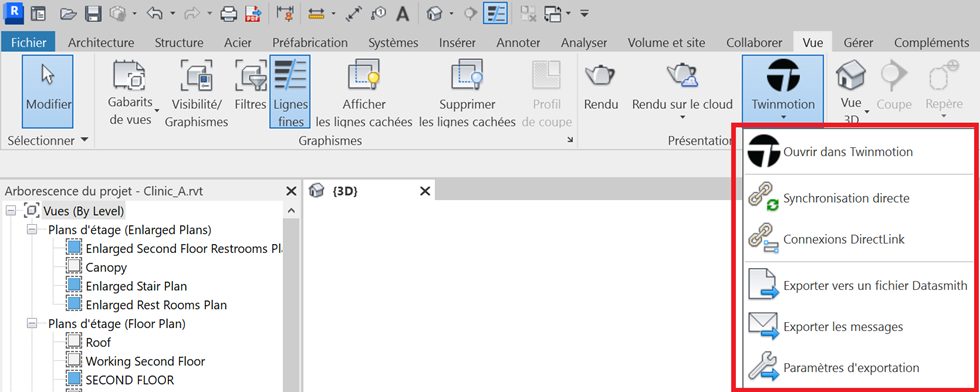

Μετά την εγκατάσταση” Twinmotion για το Revit »* ολοκληρωμένο, θα βρείτε το πρόσθετο Twinmotion στο «Vue του λογισμικού Revit.

* Επίσης λέγεται ” Εξαγωγέας Datasmith ».

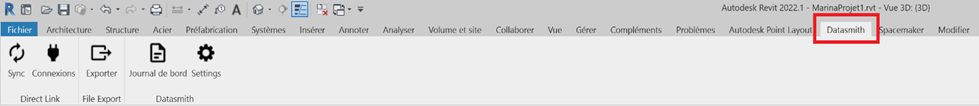

Για εκδόσεις πριν από το Revit 2023.1, δεν υπάρχει άμεση σύνδεση. Θα πρέπει να περάσετε από το ” Datasmith » για να εξάγετε τα μοντέλα σας σε μορφή “udatasmith”.

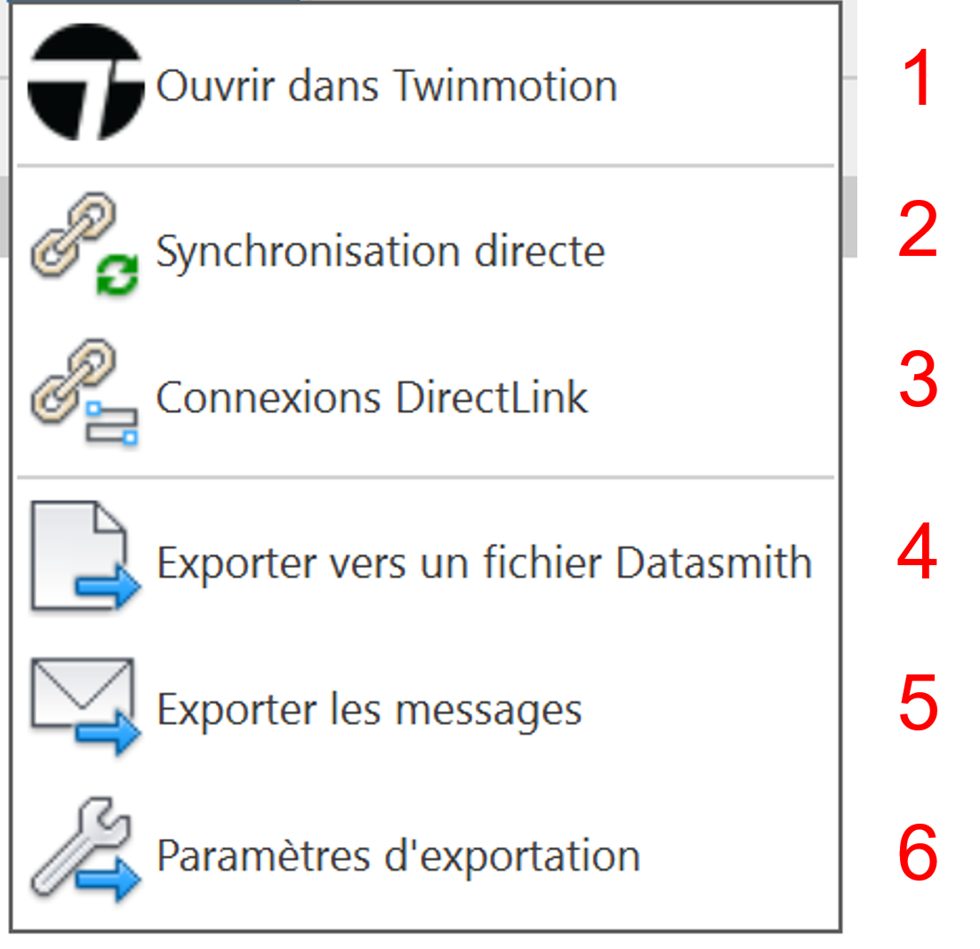

Το συμπλήρωμα” Twinmotion για το Revit »* προσφέρει έξι χαρακτηριστικά:

1- Άνοιγμα του μοντέλου Revit στο Twinmotion: Αυτό δημιουργεί ένα αρχείο έργου Twinmotion και δημιουργεί μια άμεση σύνδεση με το ενεργό μοντέλο Revit.

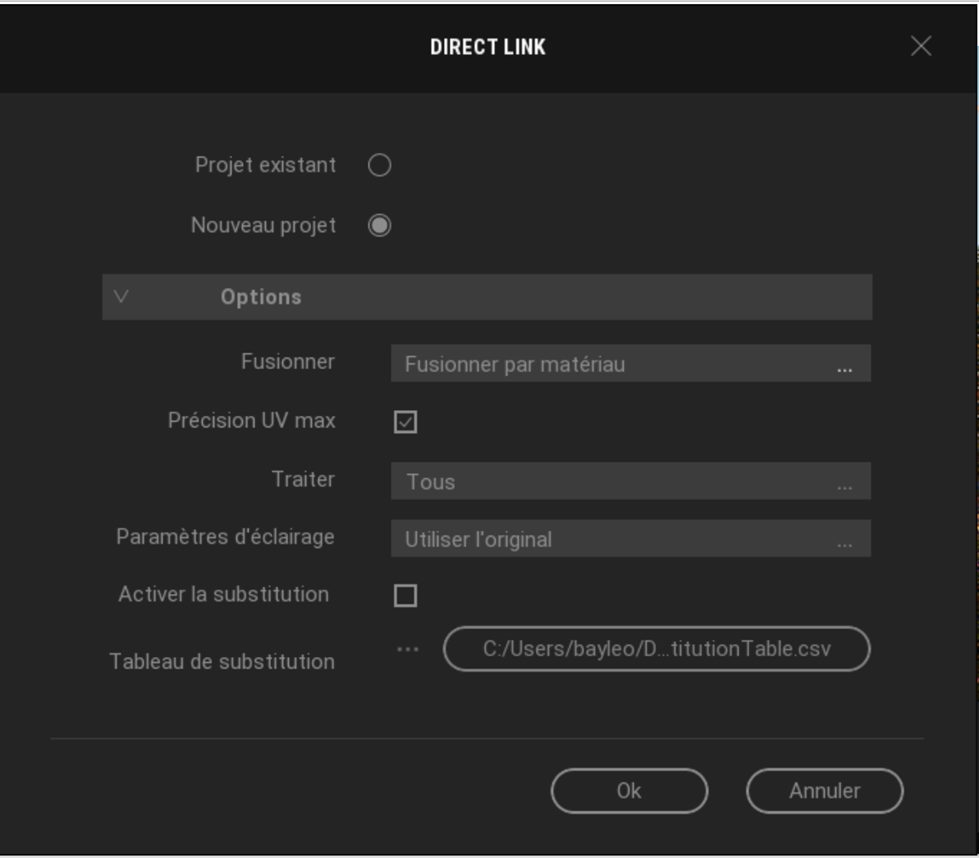

Στην καρτέλα “ Vue »κάντε κλικ στο “Ανοίξτε στο Twinmotion ». Αυτή η λειτουργία εκκινεί το Twinmotion και εμφανίζει ένα παράθυρο διαλόγου που περιέχει δύο επιλογές: Νέο έργο et Υπάρχον έργο
Επιλέξτε “Νέο έργο”

Σημείωση: η επιλογή “Υπάρχον έργο” θα σας ζητήσει να επιλέξετε το έργο σε μορφή TM.

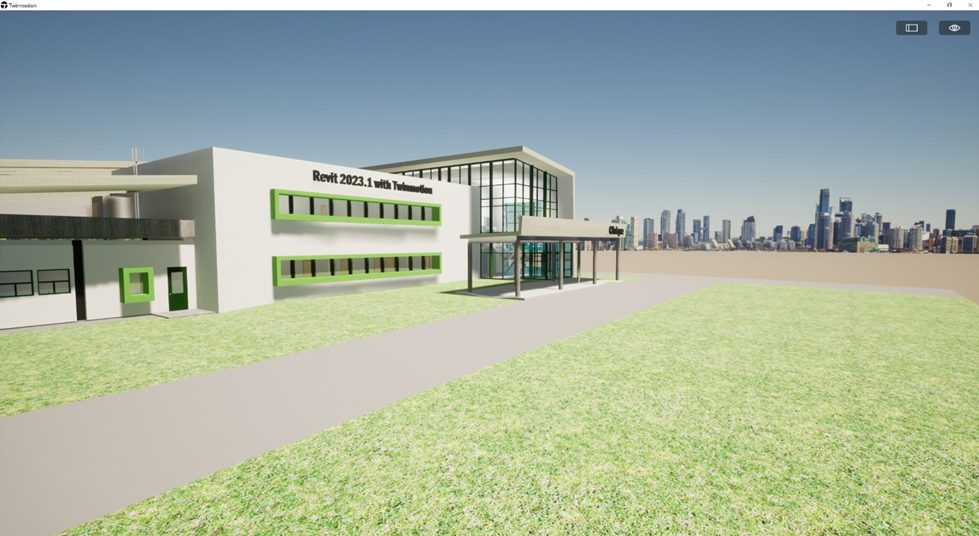

Αποτέλεσμα στο Twinmotion (χωρίς καμία προσθήκη):

2- Απευθείας συγχρονισμός:

Μόλις δημιουργηθεί η σύνδεση, είναι δυνατό καθώς προχωρά ο σχεδιασμός στο Revit, να στείλετε τις τελευταίες τροποποιήσεις στο Twinmotion.

στο νύχι”Vue / Twinmotion» κάντε κλικ στο ” Απευθείας συγχρονισμός». Αυτή η λειτουργία ενημερώνει την απευθείας σύνδεση του αρχείου έργου Twinmotion με όλες τις πρόσφατες αλλαγές στο μοντέλο Revit, ανάλογα με την ενεργή προβολή 3D Revit.

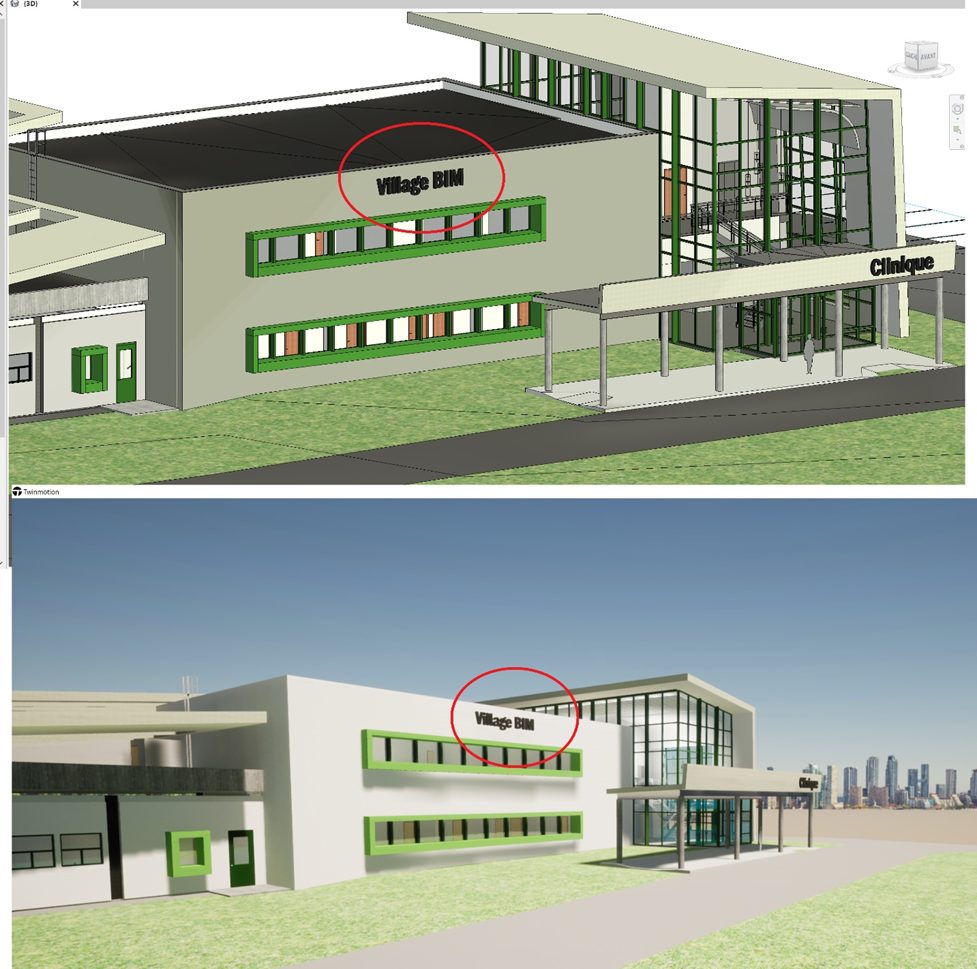

Αποτέλεσμα της τροποποίησης στο Twinmotion (χωρίς καμία προσθήκη):

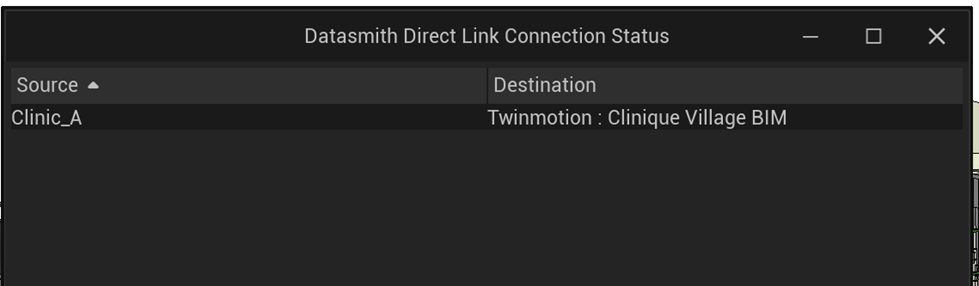

3- Σύνδεση DirectLink:

Για να δείτε όλες τις συνδέσεις απευθείας σύνδεσης, για παράδειγμα τη σύνδεση του έργου Revit στο αρχείο Twinmotion, στο “Vue / Twinmotion»κάντε κλικ στο ” Σύνδεση DirectLink ».

Αποτελέσματα :

4- Εξαγωγή σε αρχείο Datasmith: Μπορείτε να εξαγάγετε το έργο Revit σε μορφή Twinmotion (εξαγωγή) κάνοντας κλικ στο ” Εξαγωγή στο αρχείο Datasmith » από το ” Vue / Twinmotion ».

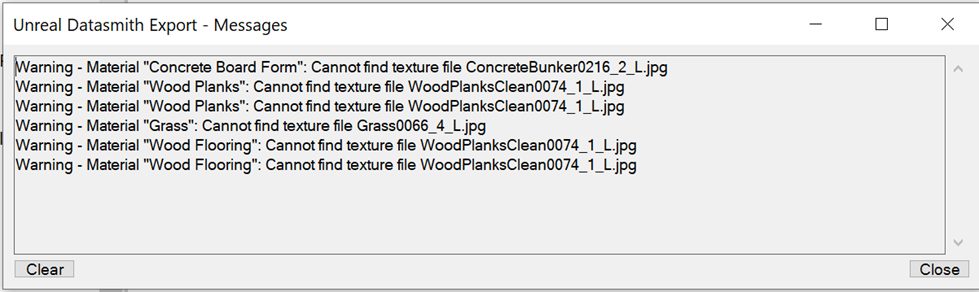

5- Εξαγωγή μηνυμάτων: Μπορείτε να εξαγάγετε τη λίστα σφαλμάτων ή προειδοποιήσεων που σχετίζονται με την εξαγωγή κάνοντας κλικ στο ” Εξαγωγή μηνυμάτων » από το ” Vue / Twinmotion ».

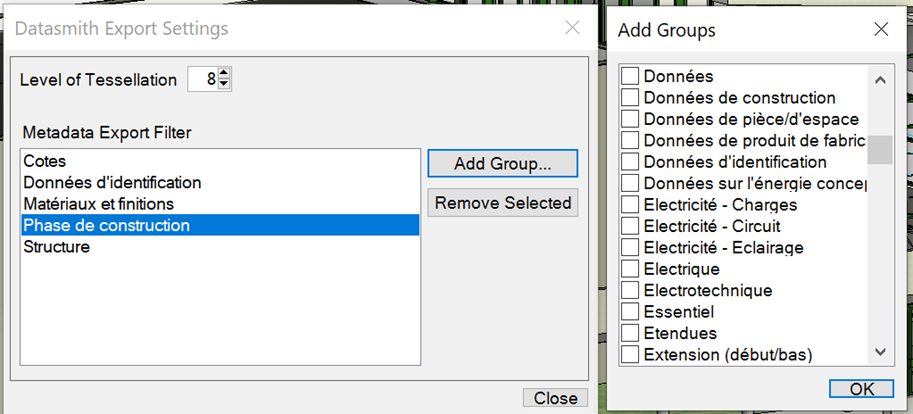

6- Ρυθμίσεις εξαγωγής: Μπορείτε να προσαρμόσετε τις ρυθμίσεις εξαγωγής* κάνοντας κλικ στο ” Εξαγωγή ρυθμίσεων » από το ” Vue / Twinmotion ».

* Τροποποιήστε το επίπεδο Tessellation καθώς και τα στοιχεία προς εξαγωγή

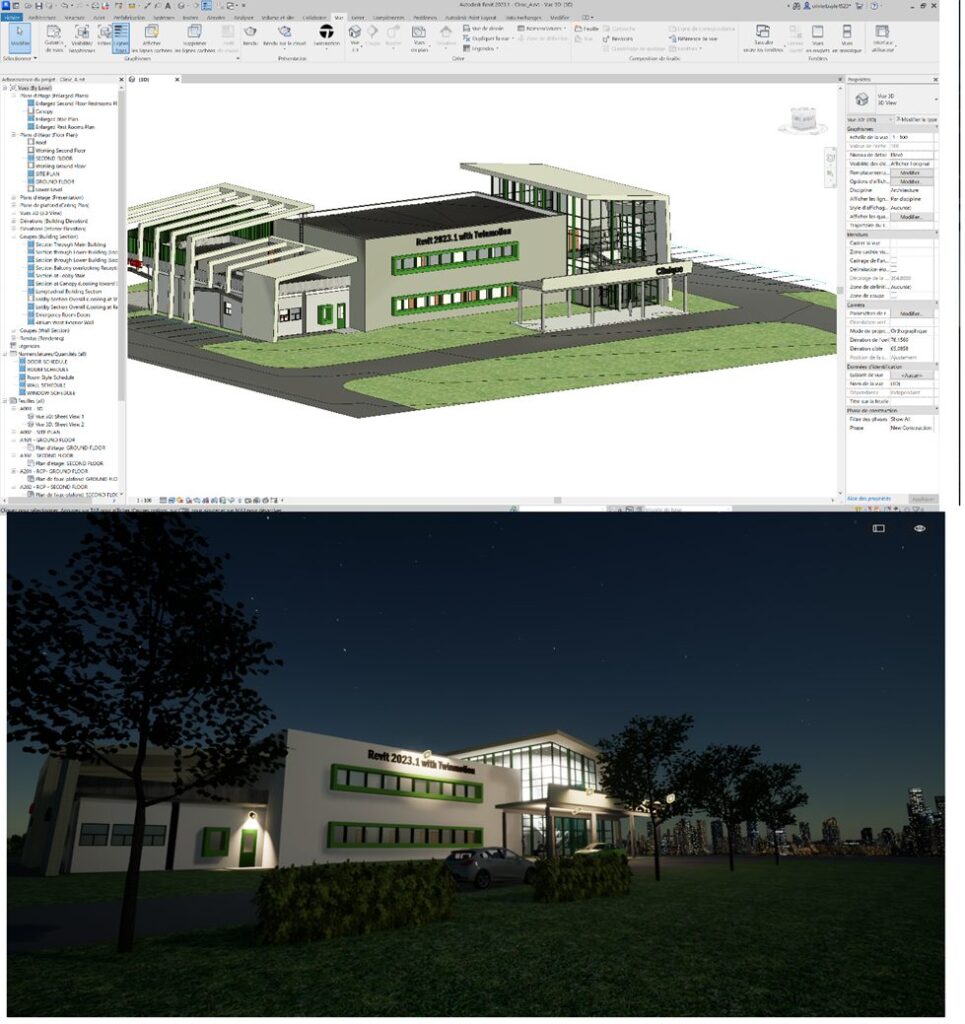

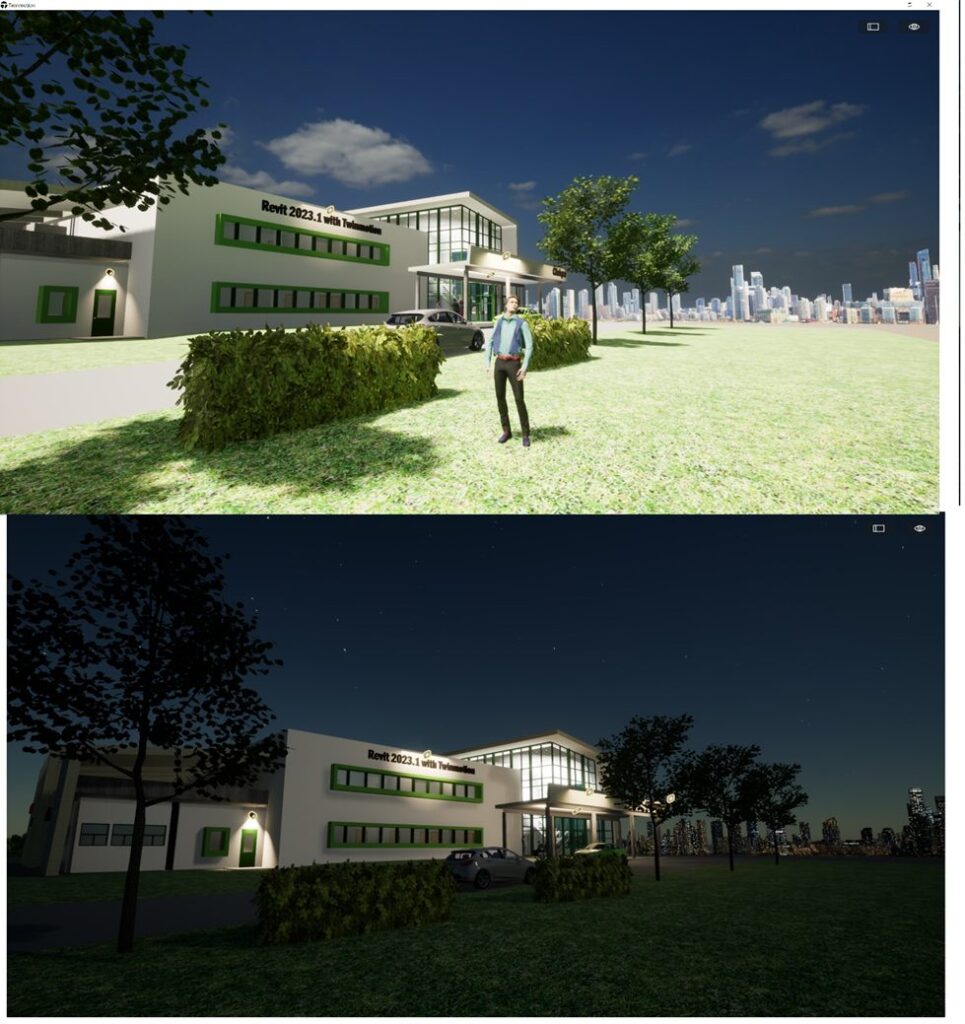

Γ) Αποτελέσματα στο Twinmotion μετά από μερικούς χειρισμούς:

Δ) Γνωστά ζητήματα και λύσεις:

Η αυτόματη σύνδεση Direct Link απέτυχε:

Σύμπτωμα: Μετά τη χρήση του ” Ανοίξτε στο Twinmotion και έχει καθοριστεί για τη δημιουργία ενός νέου αρχείου έργου Twinmotion, η σύνδεση Direct Link δεν δημιουργείται αυτόματα με το ενεργό μοντέλο Revit.
Ζήτημα: Αυτό το ζήτημα μπορεί να προκύψει για μοντέλα Revit των οποίων το όνομα αρχείου περιέχει ορισμένους ειδικούς χαρακτήρες, μια κουκκίδα πριν από το .RVT ή συγκεκριμένες συμβολοσειρές γλώσσας που δεν μπορούν να μεταφραστούν από το Direct Link.
Λύση: Αποθηκεύστε ως το μοντέλο Revit για να δημιουργήσετε ένα αντίγραφο και να καθορίσετε ένα απλοποιημένο όνομα αρχείου που δεν περιλαμβάνει αυτούς τους τύπους χαρακτήρων. Επόμενο, ” Ανοίξτε στο Twinmotion πρέπει να λειτουργεί όπως αναμένεται.

Το Twinmotion είναι εγκατεστημένο αλλά δεν ανιχνεύεται από το Revit:

Σύμπτωμα: Μετά τη χρήση του ” Ανοίξτε στο Twinmotion Το Revit αναφέρει ότι δεν έχει εγκατασταθεί καμία συμβατή έκδοση του Twinmotion.
Πρόβλημα: Εάν το Twinmotion ή το Twinmotion για το Revit εγκαταστάθηκε από άλλο χρήστη ή συμπεριλήφθηκε σε μια εικόνα μηχανής που δημιουργήθηκε από άλλο χρήστη και δεν ανοίχτηκε ποτέ από τον τρέχοντα χρήστη, ενδέχεται να μην υπάρχει ακόμη μια απαιτούμενη τιμή μητρώου.
Λύση: Ζητήστε από τον τρέχοντα χρήστη να ανοίξει με μη αυτόματο τρόπο το Twinmotion ή το Twinmotion για το Revit μία φορά, το οποίο θα γράψει τις απαραίτητες τιμές στο μητρώο. Επόμενο, ” Ανοίξτε στο Twinmotion πρέπει να λειτουργεί όπως αναμένεται.

Το μοντέλο Revit που δημιουργήθηκε πρόσφατα δεν ανιχνεύεται από την Twinmotion:

Σύμπτωμα: Μετά τη χρήση του ” Ανοίξτε στο Twinmotion ή δημιούργησε με μη αυτόματο τρόπο μια νέα σύνδεση Direct Link, αυτό αποτυγχάνει με το μοντέλο Revit.
Θέμα: Για μοντέλα Revit που έχουν δημιουργηθεί από ένα μοντέλο και δεν έχουν ακόμη αποθηκευτεί, ένα νέο μοντέλο Revit που δημιουργήθηκε και αποθηκεύτηκε για πρώτη φορά στην ίδια περίοδο λειτουργίας και δεν έχει κλείσει ακόμα, ή ένα μοντέλο Revit που έχει αποθηκευτεί με νέο όνομα αρχείου που δεν έχει κλείσει ακόμη και Ανοίγει ξανά, το Direct Link δεν θα εντοπίσει το μοντέλο Revit.
Λύση: Αποθηκεύστε και κλείστε το μοντέλο Revit. Στη συνέχεια, ανοίξτε ξανά το ίδιο μοντέλο Revit και προσπαθήστε να το ανοίξετε ξανά στο Twinmotion ή προσθέστε μη αυτόματα μια νέα σύνδεση Direct Link από το Twinmotion στο μοντέλο Revit.

Ε) Εκπαίδευση στο λογισμικό Twinmotion:

Εδώ είναι μερικοί πόροι:
