Autodesk Inventor τι νέο υπάρχει 2022: Βελτιωμένη σχεδίαση σκιασμένων προβολών – Επίσημο ιστολόγιο Inventor
Τα παλιά χρόνια, όταν δημιουργούσα τεχνικά σχέδια σε έναν πίνακα σχεδίασης, συχνά ξεκινούσα με ένα προοπτικό σκίτσο σε μια γωνία του σχεδίου μου.
Αυτό με βοήθησε να οραματιστώ το αντικείμενο που σχεδίαζα και το λάτρεψε ο χώρος του καταστήματος – γιατί τους βοήθησε να καταλάβουν τι έφτιαχναν.
Σκιασμένες όψεις Inventor
Μου αρέσει να δημιουργώ σχέδια με το Inventor, γιατί είναι πολύ εύκολο να σχεδιάσετε τεχνικά σχέδια, συμπεριλαμβανομένων εκείνων – ω, τόσο σημαντικών – τρισδιάστατων ισομετρικών ή προοπτικών σκιασμένων προβολών.

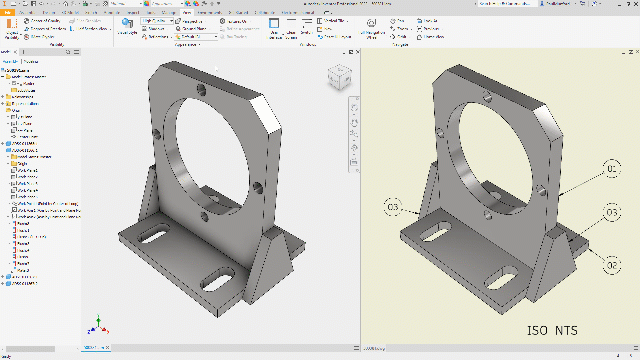

Για να βελτιώσετε τη σχεδίαση σκιασμένων προβολών στο Autodesk Inventor 2022, μπορείτε τώρα να αλλάξετε το στυλ φωτισμού μιας σκιασμένης προβολής. Για να το κάνετε αυτό, αλλάζετε το στυλ φωτισμού στο μοντέλο σας – και οι σκιασμένες προβολές στα σχέδιά σας θα ενημερωθούν ανάλογα.
Οι σκιασμένες προβολές σχεδίασης στο Autodesk Inventor 2022 παίρνουν το στυλ φωτισμού τους από το στυλ φωτισμού που χρησιμοποιείται στο μοντέλο.
Βελτιωμένη οθόνη προβολής σκιασμένων σχεδίων
Ο φωτισμός σκιασμένου σχεδίου προβολής χρησιμοποιεί το στυλ ενεργού φωτισμού από το μοντέλο.
- Τα στυλ IBL χρησιμοποιούν την εικόνα φωτισμού για το περιβάλλον ανάκλασης.
- Τα στυλ που δεν είναι IBL χρησιμοποιούν το Reflection Environment από τις Επιλογές Εφαρμογής.
Μπορείτε να παρακάμψετε ρητά την επιλογή επιλογής της εφαρμογής περιηγώντας στους παρεχόμενους χάρτες ανάκλασης και επιλέγοντας έναν προτιμώμενο.
Προβολή ενημερώσεων για αλλαγμένες πηγές φωτισμού
- Οι σκιασμένες προβολές βελτιωμένης σχεδίασης, συμπεριλαμβανομένων των προβολών προσωρινής αποθήκευσης, ενημερώνονται όταν αλλάζει η πηγή φωτισμού του μοντέλου.
- Αφού αλλάξετε τον φωτισμό του μοντέλου, επιλέξτε οποιαδήποτε προβολή σχεδίου ή μετατόπιση ή μεγέθυνση στο φύλλο, για να ενημερώσετε όλες τις προβολές. Εάν το σχέδιο δεν είναι ανοιχτό, όταν θα το ανοίξετε στη συνέχεια, οι προβολές ενημερώνονται, εκτός εάν χρησιμοποιούνται σχέδια αναβολής.
Αυτή η δυνατότητα υποκινήθηκε από μια δημοσίευση στο φόρουμ ιδεών του Inventor. Σας ευχαριστούμε όλους πολύ για τη βοήθειά σας στη βελτίωση του Autodesk Inventor.
