Τι νέο υπάρχει στο Revit MEP 2023

Είμαστε ενθουσιασμένοι που προσφέρουμε δυνατότητες στο Revit 2023 που καλύπτουν όλες τις πτυχές της ροής εργασιών του ηλεκτρικού και μηχανικού σχεδιασμού. από την πρώιμη εννοιολογική σχεδίαση και ανάλυση έως τη δημιουργία και τεκμηρίωση των αποτελεσμάτων σχεδιασμού, μαζί με βελτιώσεις για την υποστήριξη λεπτομερούς σχεδιασμού για την κατασκευή.

Αυτές οι βελτιώσεις σχετίζονται με διάφορους στρατηγικούς τομείς, συμπεριλαμβανομένης της χρήσης της ανάλυσης ως βάσης σχεδιασμού και της χρήσης μοντέλων ως προϊόντων σχεδιαστικής εργασίας. Αντιμετωπίζουν επίσης ζητήματα ποιότητας ζωής από επαγγελματίες του BIM, μερικοί από τους οποίους ήταν μεταξύ των κορυφαίων ψήφων στο Revit Idea Station.

Ας μπούμε σε αυτό.

ΝΕΑ ΑΝΑΛΥΤΙΚΗ ΡΟΗ ΕΡΓΑΣΙΑΣ ΓΙΑ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΠΡΟΚΑΤΑΡΚΤΙΚΑ ΣΧΕΔΙΑ

Είμαστε ενθουσιασμένοι που προσφέρουμε στους ηλεκτρολόγους μηχανικούς και στους σχεδιαστές μια νέα ροή εργασιών σχεδιασμού σε αρχικό στάδιο. Η ιδέα είναι παρόμοια με το πλαίσιο ανάλυσης συστημάτων που είναι διαθέσιμο στους μηχανικούς της HLS από την έκδοση 2020.1. Οι νέες δυνατότητες επιτρέπουν στους ηλεκτρολόγους μηχανικούς να ορίζουν πληροφορίες σχεδιασμού που σχετίζονται με τη διανομή ισχύος στο Revit νωρίς σε ένα έργο.

Σε αντίθεση με τις παραδοσιακές ροές εργασίας όπου οι μηχανικοί διαχειρίζονται πληροφορίες σε διαφορετικά μέρη —υπολογιστικά φύλλα, DWG και συχνά PDF— αυτή η νέα ροή εργασίας στο Revit παρέχει τη δυνατότητα διαχείρισης βασικών ηλεκτρικών φορτίων και πληροφοριών διανομής χωρίς να χρειάζεται να μοντελοποιούν φυσικά οποιοδήποτε στοιχείο. Έχουμε ακούσει από τους σχεδιαστές ότι οι απαιτήσεις για τα συστήματα διανομής ορίζονται και επαναλαμβάνονται πολύ πριν είναι απαραίτητο ή ακόμα και επιθυμητό να δημιουργηθεί ένα φυσικό μοντέλο. Ως αποτέλεσμα, είναι πλέον δυνατός ο εννοιολογικός καθορισμός και η σύνδεση των φορτίων και των στοιχείων του συστήματος διανομής πριν από την έναρξη της δημιουργίας μοντέλου.

Αυτή η νέα ροή εργασιών παρέχει έναν τρόπο με επίκεντρο το BIM για να ξεκινήσετε ροές εργασίας σχεδιασμού διανομής ηλεκτρικής ενέργειας, με όραμα να συνδέσετε αυτές τις ροές εργασίας με ροές εργασίας κατάντη στο μέλλον.

Θα καλύψουμε αυτές τις νέες δυνατότητες λεπτομερώς σε μια προσεχή ανάρτηση ιστολογίου.

Revit 2023: Electrical Analysis

ΤΑ ΣΥΣΤΗΜΑΤΑ ΔΙΑΤΗΡΟΥΝΤΑΙ ΟΤΑΝ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΦΑΣΕΙΣ

Με τη νέα έκδοση, μπορούν πλέον να χρησιμοποιηθούν και οι φάσεις για τα συστήματα MEP.

Όταν ένα στοιχείο κατεδαφίζεται, εξακολουθεί να διατηρεί τη σχέση του με το σύστημα, επομένως διατηρούνται οι τιμές ιδιοτήτων όπως το όνομα συστήματος, η ταξινόμηση συστήματος και η συντομογραφία του συστήματος.

Επιπλέον, όταν τα στοιχεία κατεδαφίζονται (είτε αγωγοί σχεδιασμού, αγωγοί καλωδίων, δίσκοι καλωδίων ή στοιχεία κατασκευής), διατηρούν τη συνδεσιμότητα τους με γειτονικά στοιχεία, υποστηρίζοντας έτσι την τυπική συμπεριφορά αλλαγής.

Revit 2023: Διατήρηση συστήματος κατεδαφισμένων στοιχείων

ΒΕΛΤΙΩΣΕΙΣ ΜΟΝΤΕΛΟΥ ΕΝΕΡΓΕΙΑΚΗΣ ΑΝΑΛΥΣΗΣ

Καθώς αυξάνεται η ανάγκη μέτρησης και μείωσης της χρήσης ενέργειας των κτιρίων και των εκπομπών άνθρακα, έχουμε κάνει ορισμένες θεμελιώδεις βελτιώσεις στο μοντέλο ανάλυσης ενέργειας του Revit. Επωφελούνται από αυτό το Insight (για ανάλυση ενέργειας σε πρώιμο στάδιο / μεγάλη εικόνα), η ανάλυση συστήματος (για πιο λεπτομερές μέγεθος και προσομοίωση) και η εξαγωγή gbXML για λύσεις υπολογισμού τρίτων.

Ο κύριος στόχος αυτών των βελτιώσεων είναι η ακρίβεια, η ακρίβεια και η απόδοση. Αυτό παρέχει έως και 3 φορές μεγαλύτερη ταχύτητα επεξεργασίας Revit και εξαλείφει τους περιορισμούς μνήμης για πολύ μεγάλα μοντέλα στο Revit 2023.

ΒΕΛΤΙΩΣΕΙΣ ΕΠΙΣΗΜΑΝΣΗΣ ΥΨΟΜΕΙΟΥ

Δύο εγγραφές MEP Idea Station με υψηλή βαθμολογία σχετίζονται με τη βελτίωση της ικανότητας σχολιασμού υψών σε καθορισμένες θέσεις στοιχείων MEP. Η βελτίωση αφορά τόσο το σχεδιασμό όσο και τα κατασκευαστικά εξαρτήματα. Προηγουμένως, η ανύψωση ενός στοιχείου όπως ένας σωλήνας ή ένας αγωγός ήταν πάντα σε σχέση με το επίπεδο αναφοράς του. Η βελτίωση στο Revit 2023 παρέχει την ευελιξία για τον καθορισμό ετικετών που σχετίζονται με το επίπεδο, το σημείο βάσης του έργου ή το σημείο έρευνας. Βελτιώσαμε επίσης τις διαθέσιμες ενσωματωμένες παραμέτρους για τον σχολιασμό ευθύγραμμων στοιχείων συστημάτων MEP για να παρέχουμε πολύ μεγαλύτερη ευελιξία.

Revit 2023: Επιλογές βάσης ανύψωσης και βελτιώσεις παραμέτρων

ΠΕΡΙΣΣΟΤΕΡΕΣ ΒΕΛΤΙΩΣΕΙΣ ΓΙΑ ΣΧΕΔΙΑΣΤΕΣ HVAC ΚΑΙ ΗΛΕΚΤΡΟΛΟΓΩΝ

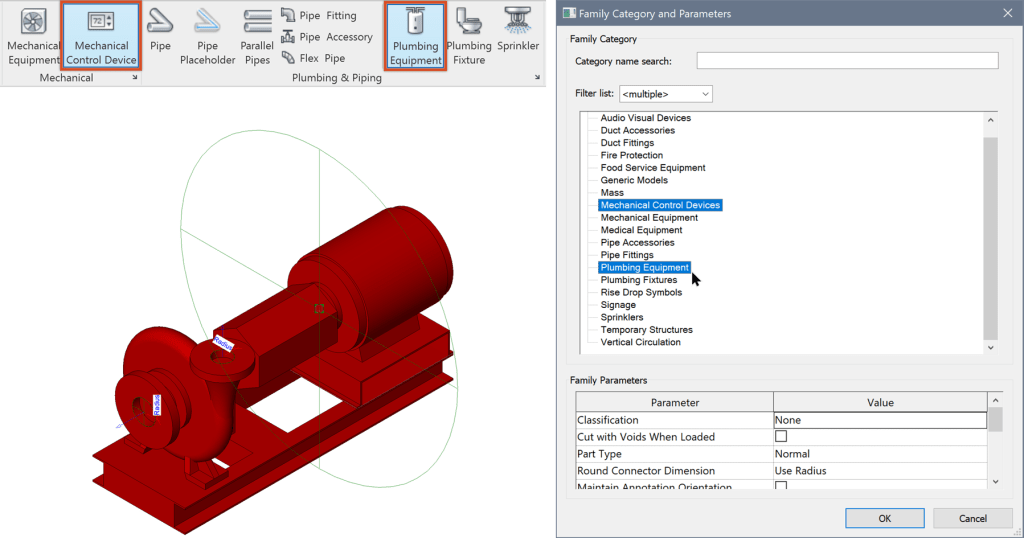

Προσθέσαμε κατηγορίες για υδραυλικό εξοπλισμό και μηχανικά χειριστήρια (όπως θερμοστάτες) για να διευκολύνουμε τον ορισμό προβολών που περιέχουν τα αναμενόμενα στοιχεία.

Επιπλέον, στο οικογενειακό πρόγραμμα επεξεργασίας είναι πλέον δυνατή η εκ νέου φιλοξενία μιας εφαρμογής σύνδεσης, επιτρέποντάς σας να τη μετακινήσετε εντός του προγράμματος επεξεργασίας οικογένειας χωρίς να χρειάζεται να την επαναπροσδιορίσετε.

Μια άλλη απαίτηση που εφαρμόσαμε είναι η προσθήκη μιας παραμέτρου αριθμού κυκλώματος για την κατηγορία Ηλεκτρικός Εξοπλισμός, ώστε να μπορούν να συμπεριληφθούν σε ετικέτες, λίστες και φίλτρα προβολής όπως όλες οι άλλες ηλεκτρικές και μηχανικές συσκευές.

Τέλος, βελτιώσαμε τον τρόπο με τον οποίο τα σύμβολα σχολιασμού που είναι ένθετα σε μια οικογένεια διατηρούνται σωστά σε ορισμένες περιπτώσεις με την επιλογή “Διατήρηση προσανατολισμού σχολιασμού”. Υπήρχαν περιπτώσεις όπου τα σύμβολα κατεύθυνσης (π.χ. μια πινακίδα εξόδου με ένα κατευθυντικό βέλος) μπορούσαν να εμφανιστούν με ασυνέπεια μεταξύ της κάτοψης και της οροφής.

ΒΕΛΤΙΩΣΕΙΣ ΚΑΤΑΣΚΕΥΗΣ

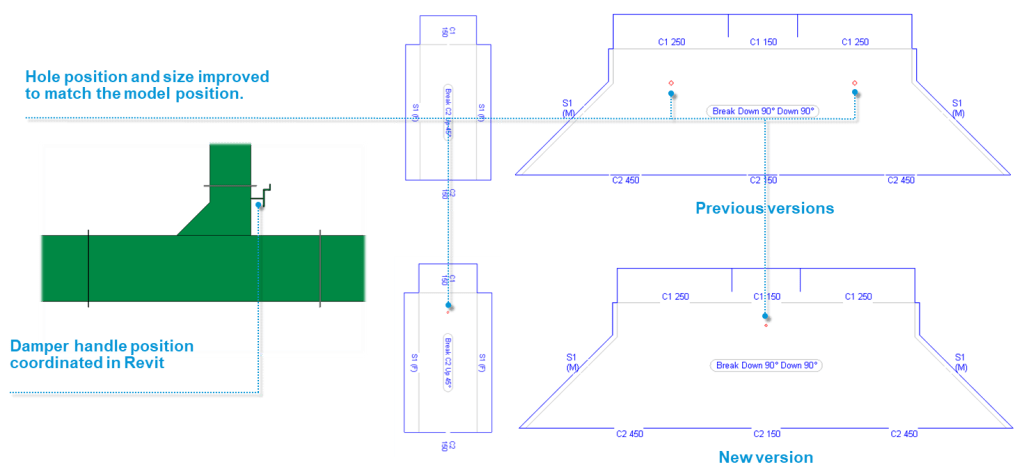

Μια βελτίωση στις διαδικασίες παραγωγής είναι ότι δημιουργούμε ζητήματα συνέπειας που σχετίζονται με την ανάπτυξη οπών μοχλού ελέγχου στα εξαρτήματα αγωγών.

Η επίλυση αυτού του προβλήματος εξαλείφει τη χειρωνακτική παρέμβαση στη διαδικασία, απλοποιώντας το σχεδιασμό για τις εργασίες κατασκευής και συναρμολόγησης.

Το Revit 2023 βασίζεται στα θεμέλια του Revit 2022.1 και προσθέτει βελτιώσεις για τη δημιουργία και την επεξεργασία λεπτομερών μηχανικών μοντέλων που διευκολύνουν την ακριβή δημιουργία ενός έτοιμου προς εγκατάσταση μοντέλου και, ειδικότερα, διευκολύνουν την αντιμετώπιση της πολυπλοκότητας των κεκλιμένων συστήματα σωληνώσεων.

Το 2023, πρόσθετες δυνατότητες βελτιώνουν την επεξεργασιμότητα των κατασκευαστικών στοιχείων εφαρμόζοντας παρόμοιες δυνατότητες που υπήρχαν μόνο για στοιχεία σχεδιασμού στο παρελθόν. Αυτά είναι:

Χειριστήρια ύψους για το άκρο των στοιχείων στα ευθύγραμμα τμήματα κατασκευής, διευκολύνοντας τη ρύθμιση του επάνω και του κάτω ύψους ενός στοιχείου
Μετακινήστε τα χειριστήρια σε ενσωματωμένα εξαρτήματα όπως κλαδιά και βαλβίδες για να προσαρμόσετε εύκολα τον προσανατολισμό τους εάν χρειάζεται.

Revit 2023: Χειριστήρια για κατοπτρισμό και ανύψωση κατασκευαστικών εξαρτημάτων

ΒΕΛΤΙΩΣΕΙΣ ΠΛΑΤΦΟΡΜΑΣ

Υπάρχει μια ποικιλία βελτιώσεων στην πλατφόρμα Revit που προσφέρουν οφέλη στους χρήστες του Ευρωπαϊκού Κοινοβουλίου. Ένα από τα αγαπημένα μας είναι η νέα δυνατότητα μετακίνησης στοιχείων σε δισδιάστατες προβολές, η οποία αντιμετωπίζει αυτό το μακροχρόνιο στοιχείο Idea Station:

«Χρειαζόμαστε τη δυνατότητα να μεταφέρουμε σύμβολα σχολιασμού σε οικογένειες για να αποφύγουμε την επικάλυψη συμβόλων στην τεκμηρίωσή μας. Ίσως ο σχολιασμός θα μπορούσε να επισυναφθεί σε ένα γραφικό στοιχείο (παρόμοιο με το σημείο υπολογισμού του δωματίου) που θα επέτρεπε τη δυναμική κίνηση του σχολιασμού στο έργο.” – Τζέρι

Επιπλέον, οι βελτιώσεις επιτρέπουν τη σήμανση μετακινούμενων στοιχείων που απευθύνονται σε αυτό το στοιχείο σταθμού ιδεών:

«Θέλω να επιστήσω την προσοχή στο γεγονός ότι έχουμε Move Elements σε πολλές εκδόσεις του εργαλείου Autodesk Revit. Αυτό το εργαλείο θα ήταν πολύ χρήσιμο για τους μηχανικούς να δημιουργήσουν ισομετρικές όψεις συστημάτων σωληνώσεων, σχάρες καλωδίων, αεραγωγών κ.λπ., αλλά δεν μπορούμε να επισημάνουμε τα κινούμενα στοιχεία!». – R_Mitin

Βεβαιωθείτε ότι έχετε ελέγξει όλες τις βελτιώσεις της παραγωγικότητας σχεδιασμού και της αποτελεσματικότητας της τεκμηρίωσης στο Revit 2023.

Revit 2023: Κινούμενα στοιχεία σε δισδιάστατες προβολές

MANUFACTURING DATA MANAGER (FDM)

Η τελευταία περιοχή που θέλουμε να επισημάνουμε είναι η πρόσφατη κυκλοφορία της τεχνικής προεπισκόπησης του Fabrication Data Manager. Ξεκινήσαμε στις 23 Μαρτίου με υποστήριξη για το Revit 2022 και το Revit 2023. Δείτε αυτήν την ανάρτηση ιστολογίου για περισσότερες πληροφορίες.

Ευχαριστούμε που διαβάσατε και συνεχίστε να κάνετε κύλιση για να μάθετε περισσότερα για την κυκλοφορία του Revit 2023!
