Τι Νέο Υπάρχει για την Ηλεκτρομηχανολογία (MEP) στο Autodesk Revit 2023

Ο κλάδος των Ηλεκτρομηχανολογικών (MEP) μελετών και εγκαταστάσεων βρίσκεται σε μια φάση συνεχούς εξέλιξης, ωθούμενος από την αυξανόμενη ανάγκη για ενεργειακή απόδοση, βιωσιμότητα και βαθιά ενσωμάτωση στο ευρύτερο πλαίσιο του Building Information Modeling (BIM). Η πολυπλοκότητα των σύγχρονων κτιριακών συστημάτων απαιτεί εργαλεία που δεν περιορίζονται απλώς στη γεωμετρική απεικόνιση, αλλά παρέχουν δυνατότητες ανάλυσης, διαχείρισης δεδομένων και απρόσκοπτης συνεργασίας.

Η έκδοση του Autodesk Revit 2023 για τον κλάδο MEP ανταποκρίνεται σε αυτές τις προκλήσεις, παρουσιάζοντας μια σειρά από ουσιαστικές βελτιώσεις που εστιάζουν λιγότερο σε επιφανειακές αλλαγές και περισσότερο στον πυρήνα της μηχανολογικής ροής εργασίας. Οι καινοτομίες της έκδοσης 2023 επικεντρώνονται σε τρεις στρατηγικούς άξονες: την ενσωμάτωση της ηλεκτρολογικής ανάλυσης από τα πρώιμα στάδια του σχεδιασμού, τη βελτίωση της παραγωγικότητας στη μοντελοποίηση και την παροχή βαθύτερης πρόσβασης στα δεδομένα του μοντέλου.

1. Η Επανάσταση στον Ηλεκτρολογικό Σχεδιασμό: Το Νέο Εργαλείο Ηλεκτρολογικής Ανάλυσης

Η πιο σημαντική και ριζοσπαστική καινοτομία στο Revit 2023 MEP είναι, χωρίς αμφιβολία, η εισαγωγή ενός εντελώς νέου, ενσωματωμένου εργαλείου για την ηλεκτρολογική ανάλυση σε επίπεδο συστημάτων. Αυτή η λειτουργικότητα αντιμετωπίζει μια μακροχρόνια πρόκληση στη ροή εργασίας των ηλεκτρολόγων μηχανικών: την ανάγκη για αξιόπιστες εκτιμήσεις φορτίου στα αρχικά, εννοιολογικά στάδια ενός έργου.

Το Πρόβλημα του Παρελθόντος
Παραδοσιακά, οι ηλεκτρολόγοι μηχανικοί έπρεπε να βασίζονται σε εξωτερικά εργαλεία, όπως υπολογιστικά φύλλα (spreadsheets) ή εξειδικευμένα λογισμικά τρίτων, για να εκτελέσουν τις αρχικές εκτιμήσεις φορτίου. Αυτή η διαδικασία ήταν ασύνδετη από το μοντέλο BIM. Απαιτούσε χειροκίνητη εισαγωγή δεδομένων από τα αρχιτεκτονικά σχέδια, ήταν επιρρεπής σε λάθη και δημιουργούσε ένα χάσμα μεταξύ του αρχιτεκτονικού σχεδιασμού και της ηλεκτρολογικής μελέτης. Οποιαδήποτε αλλαγή στο αρχιτεκτονικό μοντέλο απαιτούσε μια χρονοβόρα διαδικασία ενημέρωσης των εξωτερικών υπολογισμών.

Η Λύση του Revit 2023: Σχεδιασμός Βασισμένος σε Συστήματα
Το Revit 2023 εισάγει μια νέα προσέγγιση που επιτρέπει στους μηχανικούς να ορίζουν και να αναλύουν τα ηλεκτρολογικά φορτία απευθείας μέσα στο περιβάλλον του Revit, αξιοποιώντας τις πληροφορίες από το συνδεδεμένο αρχιτεκτονικό μοντέλο. Αυτή η ροή εργασίας δεν αποσκοπεί στην αντικατάσταση των λεπτομερών υπολογισμών τελικού σταδίου, αλλά στην παροχή ενός ισχυρού εργαλείου για τη λήψη τεκμηριωμένων αποφάσεων από την αρχή.

Η Ροή Εργασίας στην Πράξη:

1. Αξιοποίηση Αρχιτεκτονικών Χώρων: Αντί να απαιτείται η δημιουργία MEP Spaces, το νέο εργαλείο χρησιμοποιεί απευθείας τους αρχιτεκτονικούς χώρους (Architectural Spaces) από το συνδεδεμένο αρχιτεκτονικό μοντέλο.

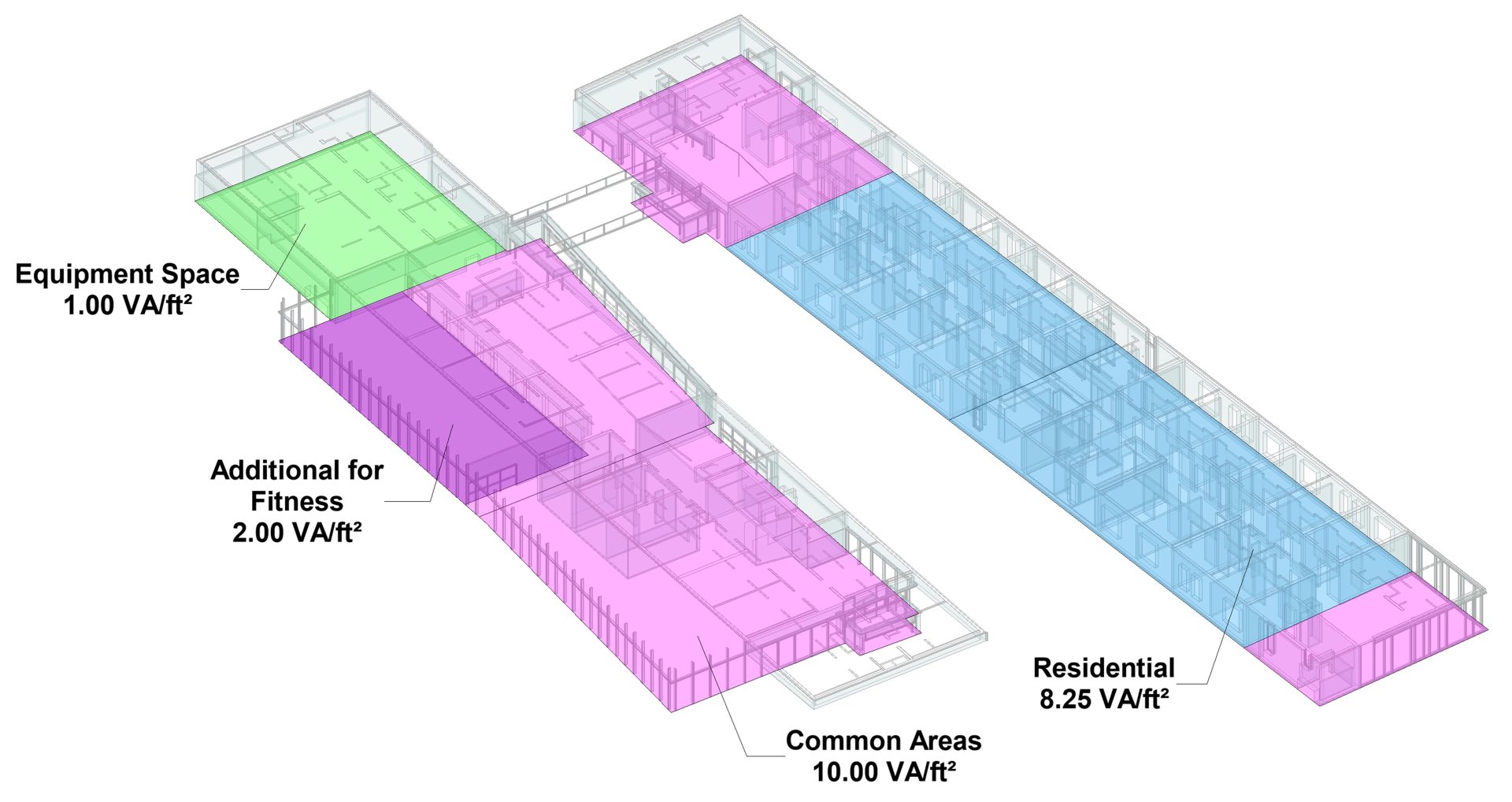

2. Ορισμός Τύπων Φορτίου: Ο μηχανικός μπορεί να ορίσει και να αναθέσει αναλυτικούς τύπους φορτίου σε αυτούς τους χώρους. Για παράδειγμα, μπορεί να ορίσει ένα γενικό φορτίο φωτισμού (π.χ., 10 W/m²) ή ένα φορτίο εξοπλισμού για έναν συγκεκριμένο τύπο χώρου (π.χ., γραφείο).

3. Τοποθέτηση Εννοιολογικού Εξοπλισμού: Είναι δυνατή η τοποθέτηση εννοιολογικών ηλεκτρολογικών στοιχείων, όπως οι πίνακες διανομής, χωρίς την ανάγκη για λεπτομερή μοντελοποίηση.

4. Ανάλυση στο System Browser: Χρησιμοποιώντας τον System Browser, ο μηχανικός μπορεί να δημιουργήσει και να διαχειριστεί τα συστήματα διανομής ισχύος, συνδέοντας τους χώρους και τα φορτία τους με τους πίνακες διανομής.

5. Αναφορές Φορτίου: Το Revit υπολογίζει αυτόματα τα εκτιμώμενα φορτία για κάθε σύστημα, λαμβάνοντας υπόψη τους συντελεστές ζήτησης (demand factors) που έχει ορίσει ο χρήστης. Αυτές οι πληροφορίες είναι διαθέσιμες σε πίνακες και μπορούν να χρησιμοποιηθούν για την αρχική διαστασιολόγηση του κύριου εξοπλισμού.

Τα Οφέλη:

• Πρώιμη Λήψη Αποφάσεων: Οι ηλεκτρολόγοι μηχανικοί μπορούν να παρέχουν πολύτιμη ανατροφοδότηση στους αρχιτέκτονες από τα πρώτα στάδια, επηρεάζοντας τον σχεδιασμό για βέλτιστη ενεργειακή απόδοση.

• Ενιαία Πηγή Αλήθειας: Οι υπολογισμοί βασίζονται απευθείας στο μοντέλο BIM, εξαλείφοντας τις ασυνέπειες και τη χειροκίνητη μεταφορά δεδομένων.

• Ταχύτερη Διεργασία Σχεδιασμού: Μειώνεται δραστικά ο χρόνος που απαιτείται για τις αρχικές εκτιμήσεις, επιτρέποντας την ταχύτερη εξέταση πολλαπλών σχεδιαστικών σεναρίων.

2. Βελτιώσεις Μοντελοποίησης για Αυξημένη Παραγωγικότητα

Πέρα από τη μεγάλη καινοτομία στην ηλεκτρολογική ανάλυση, το Revit 2023 περιλαμβάνει στοχευμένες βελτιώσεις που κάνουν την καθημερινή μοντελοποίηση για τους μηχανολόγους και υδραυλικούς μηχανικούς πιο αποδοτική.

Διατήρηση Συνδέσεων σε Κεκλιμένες Σωληνώσεις
Αυτή είναι μια βελτίωση «ποιότητας ζωής» που απαντά σε ένα μακροχρόνιο αίτημα της κοινότητας. Σε προηγούμενες εκδόσεις, η αλλαγή της κλίσης μιας κύριας σωλήνας αποχέτευσης συχνά οδηγούσε στην αποσύνδεση των κλάδων που συνδέονταν σε αυτήν, απαιτώντας χειροκίνητη επανασύνδεση.

Στο Revit 2023, όταν ένας χρήστης τροποποιεί την κλίση ή την ανύψωση μιας σωλήνας, οι συνδεδεμένοι κλάδοι και τα εξαρτήματα (fittings) διατηρούν τις συνδέσεις τους. Το Revit προσαρμόζει αυτόματα τη γεωμετρία των συνδέσεων για να διατηρήσει την ακεραιότητα του συστήματος. Αυτή η φαινομενικά μικρή αλλαγή εξοικονομεί σημαντικό χρόνο και μειώνει την απογοήτευση κατά την επεξεργασία σύνθετων δικτύων σωληνώσεων.

3. Ενισχυμένη Διαχείριση Δεδομένων: Πίνακες και Σχολιασμός

Η αξία ενός μοντέλου BIM έγκειται στην πληροφορία που περιέχει. Το Revit 2023 επεκτείνει τις δυνατότητες εξαγωγής και διαχείρισης αυτών των πληροφοριών.

Προγραμματισμός Περισσότερων Κατηγοριών
Η δυνατότητα δημιουργίας χρονοδιαγραμμάτων (schedules) έχει επεκταθεί για να συμπεριλάβει κατηγορίες που προηγουμένως δεν ήταν δυνατόν να προγραμματιστούν. Οι μηχανικοί μπορούν πλέον να δημιουργήσουν πίνακες για στοιχεία όπως:

• Μόνωση Αεραγωγών (Duct Insulation) και Μόνωση Σωληνώσεων (Pipe Insulation)

• Εσωτερική Επένδυση Αεραγωγών (Duct Lining)

• Στηρίγματα Ηλεκτρομηχανολογικών Εγκαταστάσεων (MEP Supports)

Αυτή η προσθήκη επιτρέπει την ακριβέστερη ποσοτικοποίηση υλικών, τη βελτίωση της εκτίμησης κόστους και την καλύτερη τεκμηρίωση του έργου.

Φιλτράρισμα Πινάκων Κατασκευής ανά Κατάσταση (Condition)
Για έργα που περιλαμβάνουν ανακαινίσεις, η δυνατότητα διαχωρισμού μεταξύ υφιστάμενων, νέων και προς κατεδάφιση στοιχείων είναι κρίσιμη. Το Revit 2023 επιτρέπει πλέον στους χρήστες να φιλτράρουν τα χρονοδιαγράμματα εξαρτημάτων κατασκευής (fabrication parts) με βάση την παράμετρο “Condition” (π.χ., ‘New’, ‘Existing’). Αυτό επιτρέπει τη δημιουργία στοχευμένων πινάκων που εξυπηρετούν τις ανάγκες της προμήθειας υλικών και της διαχείρισης του εργοταξίου.

4. Απόδοση και Συνεργασία

Αν και δεν είναι ένα μεμονωμένο χαρακτηριστικό, η έκδοση 2023 περιλαμβάνει σημαντικές βελτιώσεις “κάτω από το καπό” που αφορούν τη συνολική απόδοση. Οι χρήστες θα παρατηρήσουν ταχύτερους χρόνους ανοίγματος για μεγάλα, πολύπλοκα μοντέλα MEP, πιο ομαλή πλοήγηση σε πυκνές όψεις και ταχύτερη αναγέννηση των γραφικών. Αυτές οι βελτιώσεις απόδοσης είναι θεμελιώδους σημασίας, καθώς επιτρέπουν στις ομάδες να εργάζονται πιο αποτελεσματικά σε μεγάλης κλίμακας, διεπιστημονικά έργα.

Συμπέρασμα

Το Autodesk Revit 2023 για την Ηλεκτρομηχανολογία αποτελεί μια ώριμη και ουσιαστική έκδοση. Οι καινοτομίες του δεν εστιάζουν στον εντυπωσιασμό, αλλά στην επίλυση πραγματικών προβλημάτων και στην ενίσχυση της παραγωγικότητας των μηχανικών. Η εισαγωγή της ενσωματωμένης ηλεκτρολογικής ανάλυσης σηματοδοτεί μια στρατηγική στροφή προς έναν πιο ολοκληρωμένο και βασισμένο στα δεδομένα σχεδιασμό από τα πρώιμα στάδια. Παράλληλα, οι στοχευμένες βελτιώσεις στη μοντελοποίηση και τη διαχείριση δεδομένων καθιστούν το Revit 2023 ένα πιο ισχυρό, σταθερό και απαραίτητο εργαλείο για κάθε σύγχρονο επαγγελματία του κλάδου MEP.
