Τώρα Διαθέσιμο: Νέα Εξειδικευμένα χαρακτηριστικά και ενημερώσεις σετ εργαλείων στο AutoCAD 2024 | Ιστολόγιο AutoCAD | Autodesk

Κάθε συνδρομή στο AutoCAD 2024 σάς δίνει πρόσβαση σε επτά σύνολα εργαλείων ειδικά για τη βιομηχανία για αρχιτεκτονική, μηχανικό σχεδιασμό, ηλεκτρικά και άλλα. Σε επτά μελέτες, οι πελάτες αύξησαν την παραγωγικότητα κατά 63%* κατά μέσο όρο για εργασίες που ολοκληρώθηκαν χρησιμοποιώντας ένα εξειδικευμένο σύνολο εργαλείων στο AutoCAD.*

Τα σύνολα εργαλείων παρέχουν πληθώρα δυνατοτήτων κατάλληλων για τον ρόλο και τον κλάδο σας, συμπεριλαμβανομένης της πρόσβασης σε βιβλιοθήκες με περισσότερα από 750.000 σύμβολα, εξαρτήματα και στοιχεία λεπτομερειών. Με τα εξειδικευμένα σύνολα εργαλείων, μπορείτε να εξοικονομήσετε πολύτιμο χρόνο, όπως αυτοματοποίηση κατόψεων, τομών, όψεων και άλλων.

Νέες δυνατότητες και βελτιώσεις είναι πλέον διαθέσιμες στο AutoCAD 2024 για να σας βοηθήσουν να εργάζεστε ακόμα πιο αποτελεσματικά. Ανακαλύψτε παρακάτω πώς μπορείτε να επωφεληθείτε από αυτές τις νέες ενημερώσεις.

Ενημερώσεις μηχανικών εργαλείων

Η σημείωση Mechanical Leader (AMNOTE) μπορεί πλέον να επιλεγεί ως επιλογή στη ροή εργασιών Markup Assist (MARKUPASSIST) στο σετ εργαλείων Mechanical. Οι χρήστες μπορούν να επιλέξουν να εισαγάγουν μια σήμανση είτε χρησιμοποιώντας τη σημείωση Mechanical leader είτε την επεξήγηση mleader.

Το σετ μηχανικών εργαλείων περιλαμβάνει νέα υποστήριξη για τις πιο πρόσφατες αναθεωρήσεις του προτύπου ANSI (AWS) για το Section Line Symbol με μια ενημέρωση για την τυπική αναθεώρηση συμβόλων γραμμής ενότητας από A WS Y14.3 – 2003 σε AWS Y14.3 – 2012. Υποστηρίζει επίσης τις τελευταίες αναθεωρήσεις του προτύπου ISO για το σύμβολο Taper & Slope, από ISO 3040:2009(E) σε ISO 3040:2016(E).

Και για τις ενημερώσεις ANSI (AWS) και Taper & Slope, μπορείτε να προσθέσετε σχολιασμούς στα έγγραφα που δημιουργήθηκαν στο σύνολο εργαλείων Mechanical. Μπορείτε επίσης να χρησιμοποιήσετε τις πιο πρόσφατες αναθεωρήσεις σε νέα έγγραφα. Το σύνολο εργαλείων Mechanical θα συνεχίσει να υποστηρίζει τις αναθεωρήσεις παλαιού τύπου για να επιτρέπεται το άνοιγμα, η επεξεργασία και η αποθήκευση εγγράφων που δημιουργήθηκαν σε προηγούμενες εκδόσεις.

Επιπλέον, τα σύμβολα Taper & Slope υπολογίζονται πλέον αυτόματα δυναμικά κατά τη δημιουργία ή την επεξεργασία του συμβόλου. Ο υπολογισμός Taper & Slope διατηρείται πάντα αφού επιλέξετε μια γραμμή βάσης για υπολογισμό.

Ενημερώσεις συνόλου ηλεκτρικών εργαλείων

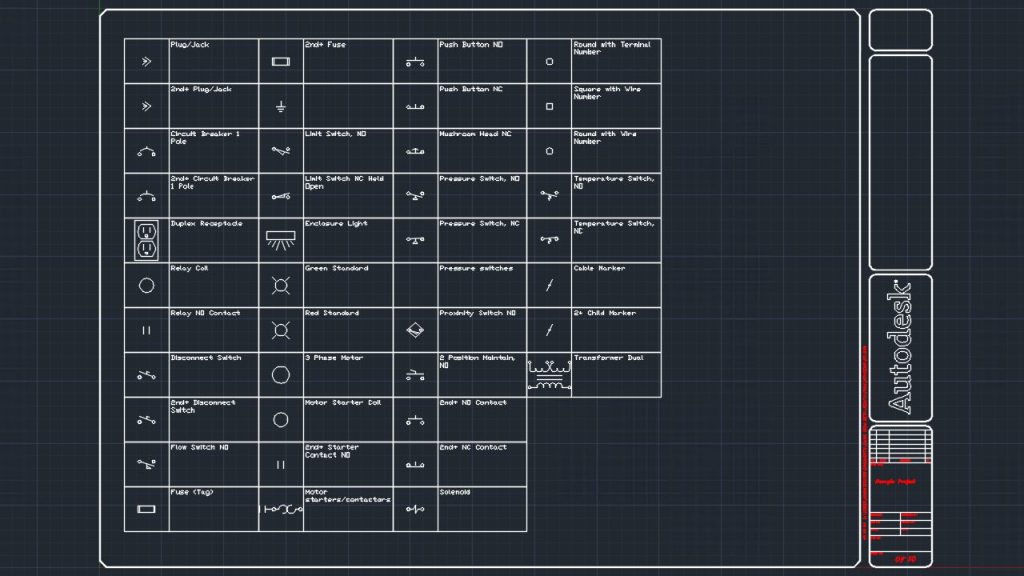

Το σύνολο εργαλείων Electrical στο AutoCAD 2024 διαθέτει έναν νέο σχηματικό πίνακα συμβόλων. Η σχηματική αναφορά παραθέτει τα σύμβολα που χρησιμοποιούνται στο έργο μαζί με την περιγραφή του σε έναν πίνακα. Μπορείτε επίσης να σερφάρετε σε ένα συγκεκριμένο σύμβολο που χρησιμοποιείται σε διάφορες τοποθεσίες του έργου.

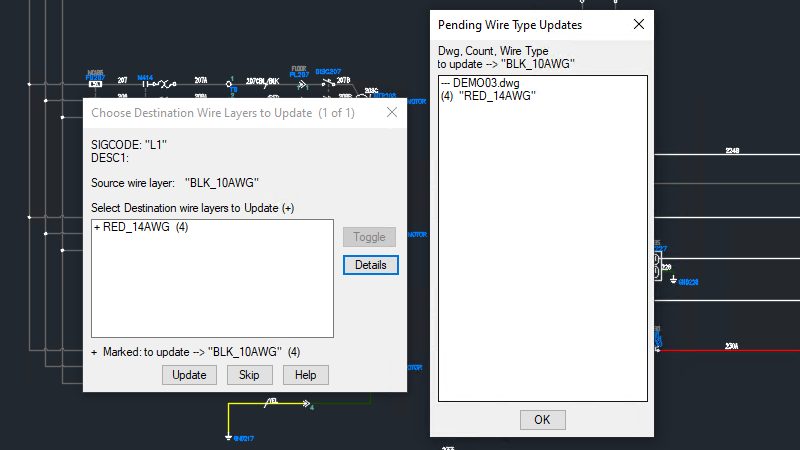

Για περαιτέρω αυτοματισμό, ο τύπος καλωδίου μπορεί τώρα να συγχρονιστεί για όλα τα καλώδια στο δίκτυο με τον ίδιο κωδικό σήματος στα σχέδια.

Νέο περιεχόμενο καταλόγου παραγωγής έχει επίσης προστεθεί στο σύνολο εργαλείων Electrical:

• Περιεχόμενο καταλόγου Schneider Electric και τα σχετικά σχέδια αποτυπώματος πάνελ για ρελέ ελέγχου, ποδοδιακόπτες, φως πιλότου και υλικό του περιβλήματος
• Περιεχόμενο καταλόγου Siemens AG και τα σχετικά σχέδια αποτυπώματος πίνακα για τη σειρά ET200

Ενημερώσεις συνόλου εργαλείων 3D φυτών

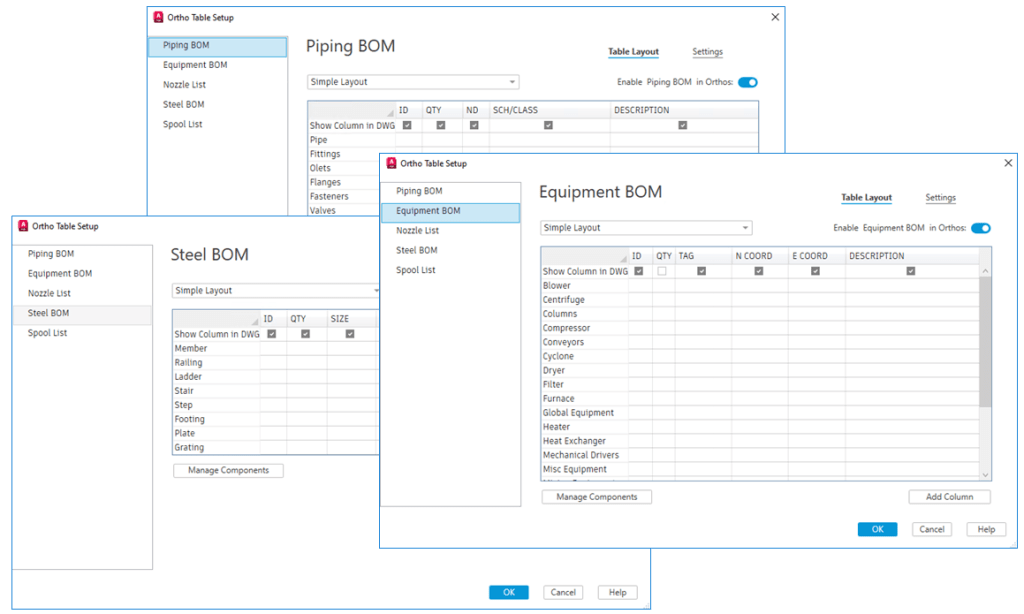

Το σετ εργαλείων Plant 3D στο AutoCAD 2024 περιλαμβάνει ένα βελτιωμένο Ortho BOM με επανασχεδιασμένο Ortho Table Setup UI για απλοποίηση των επιλογών και επέκταση περισσότερων δυνατοτήτων πίνακα. Εκτός από το Piping BOM, μπορείτε τώρα να προσθέσετε Equipment BOM, Steel BOM, Nozzle list και Spool list σε Ortho σχέδια.

Οι λειτουργίες Edit Parts και Edit Properties είναι βελτιωμένες τόσο στο Spec Editor όσο και στο Catalog Editors. Με το Pipe Spec Viewer, μπορείτε πλέον να προβάλετε όλα τα διαθέσιμα εξαρτήματα για ένα συγκεκριμένο μέγεθος στην επιλεγμένη προδιαγραφή. Οι σωληνώσεις μονής γραμμής Ortho προσφέρουν επίσης περισσότερες βελτιώσεις, συμπεριλαμβανομένης μιας νέας διεπαφής για ορισμένα κριτήρια σωληνώσεων, παρέχοντας καλύτερο έλεγχο όταν εμφανίζετε σωληνώσεις σε αναπαράσταση μονής γραμμής σε ορθογραφικά σχέδια.

Μπορείτε επίσης να αποδεχτείτε όλες τις μεμονωμένες ρυθμίσεις με ένα κλικ αντί να κάνετε κλικ μία προς μία κατά τη Σύγκριση έργου. Η βελτιωμένη απόδοση είναι πλέον διαθέσιμη κατά την εισαγωγή ή την εξαγωγή υπολογιστικών φύλλων του Excel.

Η ευκολία χρήσης κατά τη συνεργασία αυξάνεται με τη δυνατότητα αναίρεσης του check-out πολλαπλών σχεδίων είτε από ολόκληρο το έργο είτε από έναν συγκεκριμένο φάκελο σε ένα έργο συνεργασίας. Τα στυλ ζωγραφικής P&ID σε ένα έργο συνεργασίας είναι πλέον ορατά στο Autodesk Docs Viewer.

Ενημερώσεις Architecture Toolset και MEP Toolset

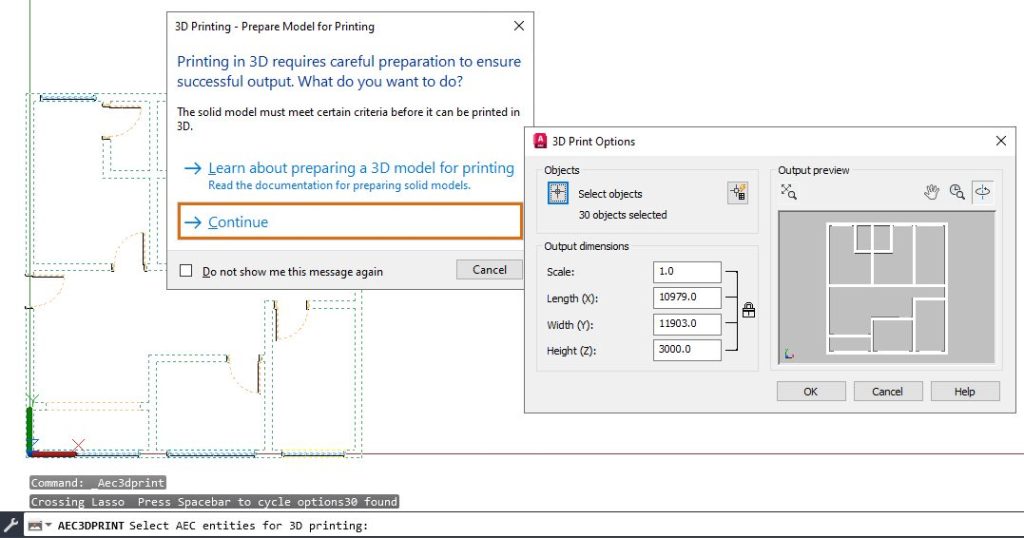

Το AutoCAD 2024 μπορεί να υπερηφανεύεται για τη νέα εντολή AEC3DPRINT τόσο για το σύνολο εργαλείων Architecture όσο και για το MEP. Με αυτήν την εντολή, μπορείτε να εξάγετε εγγενώς τα αντικείμενα AEC σε μια μορφή αρχείου STL που είναι συμβατή με την εκτύπωση 3D — όλα αυτά χωρίς μετατροπή σε στερεά 3D. Έχουν γίνει βελτιώσεις για τα σύνολα εργαλείων Architecture και MEP στο CUI, στις παλέτες εργαλείων και στα πρότυπα για την υποστήριξη της μετεγκατάστασης προσαρμοσμένων αρχείων και τοποθεσιών.

Το περιεχόμενο του Design Center για το σύνολο εργαλείων Architecture έχει επίσης βελτιωθεί. Περίπου 200 νέα MVBlocks και αναφορές μπλοκ προστίθενται στα πακέτα περιεχομένου Architecture toolset (US Imperial και US Metric) για το Design Center. Το περιεχόμενο περιλαμβάνει εξωτερικό φωτισμό, αξεσουάρ μπάνιου, έπιπλα, χώρο, εξοπλισμό κουζίνας και άλλα.

Ενημερώσεις συνόλου εργαλείων 3D χαρτών

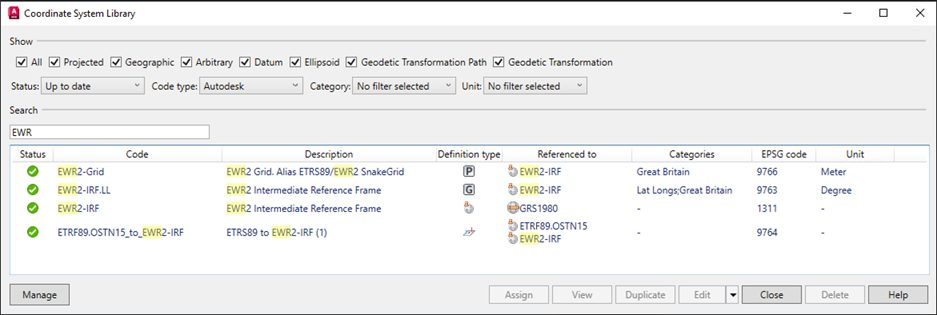

Το σύνολο εργαλείων Map 3D υποστηρίζει πλέον τα νέα συστήματα συντεταγμένων στις ακόλουθες κατηγορίες: SnakeGrid EWR2 και NAD83(CSRS) / Alberta 3TM. Βελτιώσεις έχουν επίσης γίνει στα σχέδια γραφικής παράστασης με δεδομένα από το WMTS, συμπεριλαμβανομένης της δυνατότητας σωστής γραφικής παράστασης με μία θύρα προβολής. Οι βελτιωμένες ρυθμίσεις ιδιοτήτων των στοιχείων ελέγχου της φόρμας σάς επιτρέπουν πλέον να επιλέγετε πολλά στοιχεία ελέγχου και να αλλάζετε τις κοινές ιδιότητες συνολικά όταν ανοίγετε μια φόρμα σε λειτουργία επεξεργασίας στη σχεδίαση φόρμας.

Ξεκινήστε σήμερα

Εξερευνήστε τις νέες δυνατότητες συνδέοντας τον λογαριασμό σας στο Autodesk και κατεβάζοντας την πιο πρόσφατη έκδοση. Εάν δεν είστε ακόμη συνδρομητής, ρίξτε μια ματιά στη δωρεάν δοκιμή 30 ημερών του AutoCAD 2024.

*Δεδομένα παραγωγικότητας βασίζονται σε μια σειρά μελετών που ανατέθηκαν από την Autodesk σε εξωτερικό σύμβουλο. Οι επτά μελέτες συνόλων εργαλείων συνέκριναν το βασικό AutoCAD με τα εξειδικευμένα σύνολα εργαλείων στο AutoCAD κατά την εκτέλεση εργασιών που συνήθως εκτελούνται από έμπειρους χρήστες του AutoCAD. Υπολογισμός συνολικού κέρδους παραγωγικότητας με βάση την προσθήκη των χρόνων ολοκλήρωσης συγκεκριμένων εργασιών στο σύνολο εργαλείων και επίσης στο βασικό AutoCAD και στη συνέχεια στον υπολογισμό της ποσοστιαίας διαφοράς μεταξύ των δύο συνόλων σε επτά μελέτες. Όπως συμβαίνει με όλες τις δοκιμές απόδοσης, τα αποτελέσματα ενδέχεται να διαφέρουν ανάλογα με το μηχάνημα, το λειτουργικό σύστημα, τα φίλτρα, ακόμη και το υλικό πηγής. Αν και έχει καταβληθεί κάθε προσπάθεια για να γίνουν οι δοκιμές όσο το δυνατόν πιο δίκαιες και αντικειμενικές, τα αποτελέσματά σας μπορεί να διαφέρουν. Οι πληροφορίες και οι προδιαγραφές του προϊόντος υπόκεινται σε αλλαγές χωρίς προειδοποίηση. Η Autodesk παρέχει αυτές τις πληροφορίες «ως έχουν», χωρίς κανενός είδους εγγύηση, ρητή ή σιωπηρή.
