Revit 2024: Βελτιώσεις στην ποιότητα των δεδομένων κατασκευής MEP

Σχετικά προϊόντα κατασκευής MEP: CADmep, ESTmep, CAMduct, Revit

ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ

Για να έχουμε μεγαλύτερη συνέπεια και προβλέψιμη συμπεριφορά στη δημιουργία εξελίξεων επίπεδων μοτίβων, η ομάδα μας έχει δώσει προτεραιότητα σε αρκετές προσπάθειες για την αντιμετώπιση ποικίλων ζητημάτων που αναφέρονται από τους χρήστες. Ιστορικά, αυτά τα ζητήματα θα είχαν αντιμετωπιστεί μεμονωμένα, ένα προς ένα, με αποτέλεσμα διαφορετικά επίπεδα ασυνέπειας στις συμπεριφορές και τα αποτελέσματα ανάπτυξης επίπεδων σχεδίων διαφόρων εξαρτημάτων αγωγών. Λαμβάνοντας μια πιο ολιστική προσέγγιση τώρα, αυτές οι προσπάθειες είναι πιο εκτεταμένες από τη φύση τους από τις επιδιορθώσεις μία προς μία. Κάνοντας μια ολοκληρωμένη αξιολόγηση της λογικής, ελπίζουμε να επιλύσουμε μια ποικιλία ζητημάτων και ταυτόχρονα να εφαρμόσουμε τον τόσο απαραίτητο αυτοματισμό δοκιμών για τη διατήρηση της μακροπρόθεσμης υγείας του κώδικα και την αποφυγή απροσδόκητων αλλαγών στις μελλοντικές συμπεριφορές, όπως συνεχίζουμε να αντιμετωπίζουμε άλλα είδη ζητημάτων που εξαρτώνται από αυτήν την πρώτη προσπάθεια. Αυτή η προσπάθεια για το «Straight Adjusts» είναι το πρώτο βήμα για την έναρξη της αντιμετώπισης των άλλων βελτιώσεων που σχετίζονται με την «Ποιότητα Δεδομένων Κατασκευής MEP» που έχουν ποικίλα επίπεδα εξαρτήσεων από τον τρόπο με τον οποίο τα εξαρτήματα επεκτείνονται σε επίπεδη γεωμετρία. Με άλλα λόγια, άλλες βελτιώσεις εξαρτήθηκαν από την αντιμετώπιση αυτού του τομέα πρώτα.

Βελτιώθηκε στο Revit 2024

Το επίκεντρο για την κυκλοφορία του 2024 ήταν η επίλυση προβλημάτων ανάπτυξης επίπεδων μοτίβων που ήταν αποτέλεσμα ασυνέπειας στον τρόπο με τον οποίο η ιδιότητα “Straight” στις συνδέσεις αλληλεπιδρά με τις ιδιότητες που σχετίζονται με “Επέκταση” στο τέλος των ορθογώνιων εξαρτημάτων.

Πώς επηρεάζει τις εξελίξεις η ευθεία ιδιότητα στις συνδέσεις;

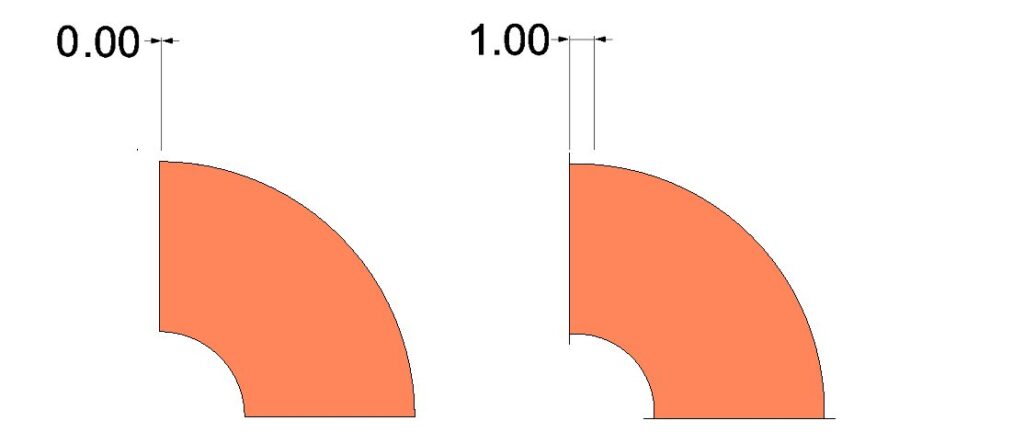

Γενικά, η ιδιότητα Straight στους συνδετήρες εφαρμόζει ένα καθορισμένο ελάχιστο ευθύγραμμο μήκος στα άκρα των εξαρτημάτων. Για παράδειγμα, η εικόνα στα αριστερά δείχνει έναν αγκώνα (όπως το σχέδιο 4) με 0 Επέκταση επάνω και 0 Επέκταση κάτω. Η εικόνα στα δεξιά δείχνει την επίδραση αυτής της συμπεριφοράς μετά την εφαρμογή μιας σύνδεσης με τιμή Straight 1,0. Πραγματοποιήσαμε μια ολοκληρωμένη διερεύνηση όλων των προτύπων για να έχουμε καλύτερη συνέπεια και αντιμετωπίσαμε πολλά ζητήματα στην πορεία.

Παράδειγμα επίδειξης προηγουμένως μη επηρεασμένου τέλους

Ένα παράδειγμα της προηγούμενης ασυνέπειας όπου η ρύθμιση Straight από τον σύνδεσμο δεν θα επηρέαζε το εξάρτημα φαίνεται παρακάτω. Σε αυτήν την περίπτωση, ο συνδετήρας που εφαρμόζεται έχει τιμή Straight 2,0 και το εξάρτημα έχει διάσταση 1,0 που καθορίζεται από το χρήστη. Στην εικόνα στα αριστερά, η απόσταση Straight 2.0 του βύσματος δεν εφαρμόζεται στη διάσταση “f” σε προηγούμενες εκδόσεις. Στην Έκδοση του 2024, η συμπεριφορά έχει βελτιωθεί για να είναι πιο συνεπής.

Παράδειγμα επίδειξης λεπτομερειών ανάπτυξης εξαρτημένων επίπεδων προτύπων

Αυτές οι ασυνέπειες σε προηγούμενες εκδόσεις είχαν επίσης αρνητικές επιπτώσεις σε άλλες πτυχές της δημιουργίας επίπεδων εξελίξεων. Για παράδειγμα, οπές για βρύσες, οπές για ενίσχυση ενίσχυσης, εγκοπές, οπές διαχωριστή και παρόμοια, μπορεί να έχουν εφαρμοστεί απροσδόκητα. Στο παρακάτω παράδειγμα, η εικόνα στα αριστερά δείχνει την οπή για ενίσχυση ακαμψίας στο μεσαίο σημείο στην ανάπτυξη που είχε προηγουμένως προσαρμοστεί απροσδόκητα λόγω του συνδετήρα που εφαρμόστηκε Straight. Η εικόνα στα δεξιά δείχνει την αναμενόμενη θέση του ενισχυτή στην έκδοση του 2024.

Προεπισκόπηση μέρους και υπολογισμός περιοχής

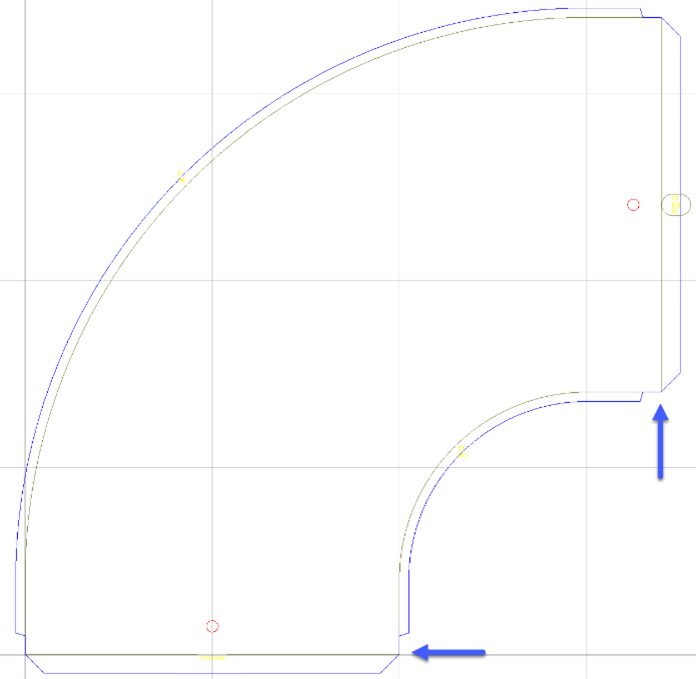

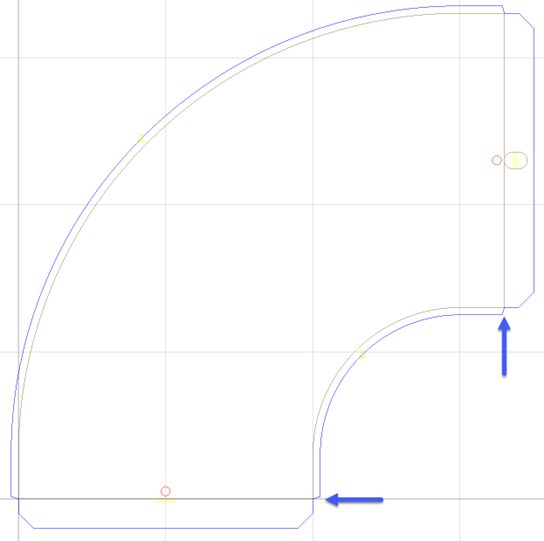

Τέλος, προηγουμένως, η προεπισκόπηση ανάπτυξης δεν απεικόνιζε με σαφήνεια το τελειωμένο περίγραμμα τοποθέτησης και η τιμή υπολογισμένης περιοχής “Εμφάνιση αγωγού αντικειμένου (Χωρίς επιτρεπόμενα δικαιώματα)” δεν ανέφερε με συνέπεια την τελική περιοχή σιλουέτας του εξαρτήματος. Στις παρακάτω εικόνες, σημειώστε τη θέση των βελών που δείχνουν τη γκρίζα γραμμή σε όλο το πλάτος του αγκώνα. Αυτό κατέστησε δύσκολη την ερμηνεία των άλλων πτυχών της ανάπτυξης, όπως οι οπές ακαμψίας (που φαίνονται με κόκκινο χρώμα), σε σχέση με το τελειωμένο περίγραμμα τοποθέτησης. Η εικόνα στα δεξιά δείχνει το βελτιωμένο περίγραμμα τελειωμένου εξαρτήματος όπου η θέση της οπής ακαμψίας σε σχέση με το άκρο του εξαρτήματος επικυρώνεται πιο εύκολα. Σημειώστε επίσης ότι η διορθωμένη τιμή επιφάνειας αντικατοπτρίζει την περιοχή σιλουέτας του τελειωμένου εξαρτήματος.

Μοτίβα

Τα παραπάνω παραδείγματα είναι επεξηγηματικά των τύπων συμπεριφορών που έχουν βελτιωθεί για να παρέχουν καλύτερη προβλεψιμότητα και συνέπεια σε όλα τα μέρη που έχουν παρόμοια χαρακτηριστικά. Λόγω της αλληλεξάρτησης μιας μεγάλης ποικιλίας ρυθμίσεων, δεν είναι εφικτό να προσπαθήσουμε να απαριθμήσουμε όλες τις ισχύουσες συνθήκες και περιπτώσεις που έχουν βελτιωθεί για να γίνει η συμπεριφορά πιο συνεπής.

Η παρακάτω λίστα απαριθμεί ορισμένα βασικά μοτίβα που έχουν λειτουργικότητα που σχετίζεται με αυτήν την εφαρμογή σύνδεσης Συμπεριφορά προσαρμογής ευθείας ιδιότητας.

Εισαγωγή διάστασης vs αποτέλεσμα

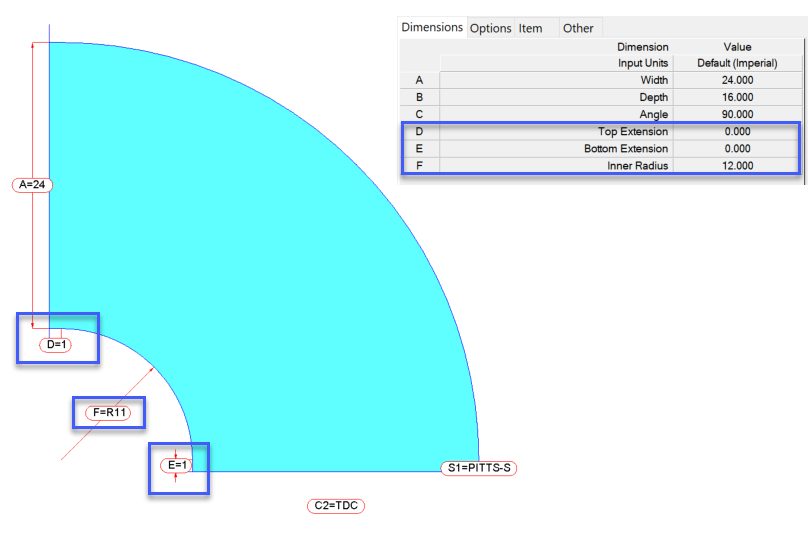

Μια τελευταία σημείωση σχετικά με τη διατήρηση της συμπεριφοράς: Όταν ο σύνδεσμος επιβάλλει το ελάχιστο μήκος, υπάρχουν παρακάμψεις για να αποτραπεί η επικάλυψη των άκρων προσαρμογής ή η μετατόπιση του μοντέλου με πιθανώς ανεπιθύμητους τρόπους. Ως αποτέλεσμα, οι διαστάσεις που εισάγει ένας χρήστης για ένα εξάρτημα, συμπεριλαμβανομένης της Επέκτασης Επάνω/Κάτω, και της Εσωτερικής Ακτίνας, όπως φαίνεται στην παρακάτω εικόνα, ενδέχεται να μην αντικατοπτρίζουν το αποτέλεσμα κατά τη μέτρηση του μοντέλου. Για παράδειγμα, οι τιμές που εμφανίζονται στο πλέγμα ιδιοτήτων, τα τυπωμένα φύλλα εργασίας και οι ετικέτες ενδέχεται να μην ταιριάζουν με την πραγματική προκύπτουσα γεωμετρία όταν μετρώνται στο μοντέλο σε μια επίπεδη ανάπτυξη σχεδίου. Για παράδειγμα, μια ορθογώνια σύνδεση μπορεί να έχει τιμή παραμέτρου Straight 1,0», ωστόσο, ένας χρήστης μπορεί να ορίσει την Επέκταση επάνω ή/και κάτω σε κάποια τιμή μικρότερη από αυτήν. Η παρακάτω εικόνα δείχνει ένα μήκος εισόδου χρήστη 0,0”. Σε μια τέτοια περίπτωση, επιβάλλεται το 1,0″ από τον σύνδεσμο, με αποτέλεσμα οι διαστάσεις “D” και “E” στο μοντέλο και η σχετική γεωμετρία στην ανάπτυξη επίπεδης σχεδίασης να αντικατοπτρίζει αυτήν την τιμή. Περαιτέρω, η εσωτερική ακτίνα, που έχει οριστεί ρητά ως 12,0”, παρακάμπτεται σε 11,0”, και πάλι, για να διατηρηθούν τα τελικά σημεία προσαρμογής. Αυτός είναι ένας τομέας συμπεριφοράς παλαιού τύπου που θα θέλαμε να βελτιώσουμε κάποια στιγμή για να παρέχουμε μεγαλύτερη σαφήνεια σχετικά με αυτές τις “εισεισθείσες” έναντι “παρακαμφθείσες” τιμές, αλλά επί του παρόντος δεν είναι κάτι που αποτελεί προτεραιότητα για ένα προγραμματισμένο έργο.

Περίληψη

Αυτή η εργασία έδωσε την ευκαιρία να βελτιωθούν τα θεμέλια για μελλοντικές βελτιώσεις. Πρόσθετοι τομείς υπό εξέταση που σχετίζονται με την «Ποιότητα Δεδομένων Κατασκευής MEP» μπορούν να βρεθούν στον δημόσιο οδικό χάρτη Revit – MEP
