Ο τρόπος με τον οποίο επικοινωνούμε τις αλλαγές και τις αναθεωρήσεις έχει εξελιχθεί τα τελευταία χρόνια. Για τα περισσότερα χρόνια που χρησιμοποιούσα το AutoCAD, ήταν μια χειροκίνητη διαδικασία. Το ονομάσαμε βολικά “κόκκινο σε μαύρο”. Κάποιος (αρχιτέκτονας, μηχανικός ή ελεγκτής σχεδίων…) θα χρησιμοποιούσε χρωματιστά μολύβια για να σημειώσει ένα σχέδιο και μετά θα το έστελνε πίσω σε εσάς για να ενσωματώσετε τις αλλαγές. Θα χρησιμοποιηθεί ένα κόκκινο μολύβι, οπότε μετατρέψαμε τις κόκκινες σημάνσεις σε σωστή μαύρη γραμμή όταν το πήραμε πίσω. Κόκκινο σε μαύρο – το καταλαβαίνετε; Πολλά γραφεία είχαν ένα ολόκληρο σύστημα με χρωματική κωδικοποίηση… καλές στιγμές!

Όμως ο κόσμος προχωρά. Αυτά τα χειροκίνητα συστήματα μεταναστεύουν σε ηλεκτρονικές σημάνσεις και εξελίσσονται γρήγορα στην πορεία. Αρχικά, μπορούσαμε να εξάγουμε τα σχέδια και τα σχέδιά μας σε μορφή DWF (ή DWFx), να τα ανοίξουμε στο Design Review, να χρησιμοποιήσουμε τα εργαλεία ηλεκτρονικής σήμανσης εκεί, να τα αποθηκεύσουμε και να τα εισαγάγουμε ξανά στο AutoCAD. Απλώστε, ξεπλύνετε και επαναλάβετε. Ακόμη και με αυτή τη νέα μεθοδολογία, άργησε να αναλάβει. Τα χρωματιστά μολύβια εξακολουθούσαν να κυριαρχούν στον κόσμο των σημάνσεων. Εκεί είχε για να είναι καλύτερος τρόπος…

Εισαγωγή σήμανσης

Το AutoCAD 2023 παρουσίασε μερικά υπέροχα νέα χαρακτηριστικά που άλλαξαν πολλά μυαλά σχετικά με τις ηλεκτρονικές σημάνσεις. (Παράπλευρη σημείωση: Υπάρχουν νέες ενημερώσεις για σημάνσεις και στο AutoCAD 2024! Περισσότερα για αυτό σε ένα λεπτό.)

Το πρώτο από αυτά ονομάζεται Markup Import. Πρώτα απ ‘όλα, είναι πιο ευέλικτο όσον αφορά τα είδη αρχείων που μπορείτε να χρησιμοποιήσετε. Μπορείτε να επισημάνετε το αρχείο σας σε μορφές PDF, PNG ή JPG.

Το Markup Import τοποθετεί μια επισημασμένη έκδοση του σχεδίου σας πάνω από το αρχικό αρχείο για να διευκολύνει την προβολή και την ενσωμάτωση αλλαγών. Μπορείτε να φέρετε μια σήμανση PDF με κείμενο και σημειώσεις, που θα επικαλύπτουν το αρχείο πάνω από το πρωτότυπο. Χρησιμοποιεί μηχανική εκμάθηση για να αναγνωρίσει σωστά τις σημάνσεις και να τις τοποθετήσει ακριβώς πάνω από το πρωτότυπό σας! Μπορείτε επίσης να το προσαρμόσετε όπως χρειάζεται.

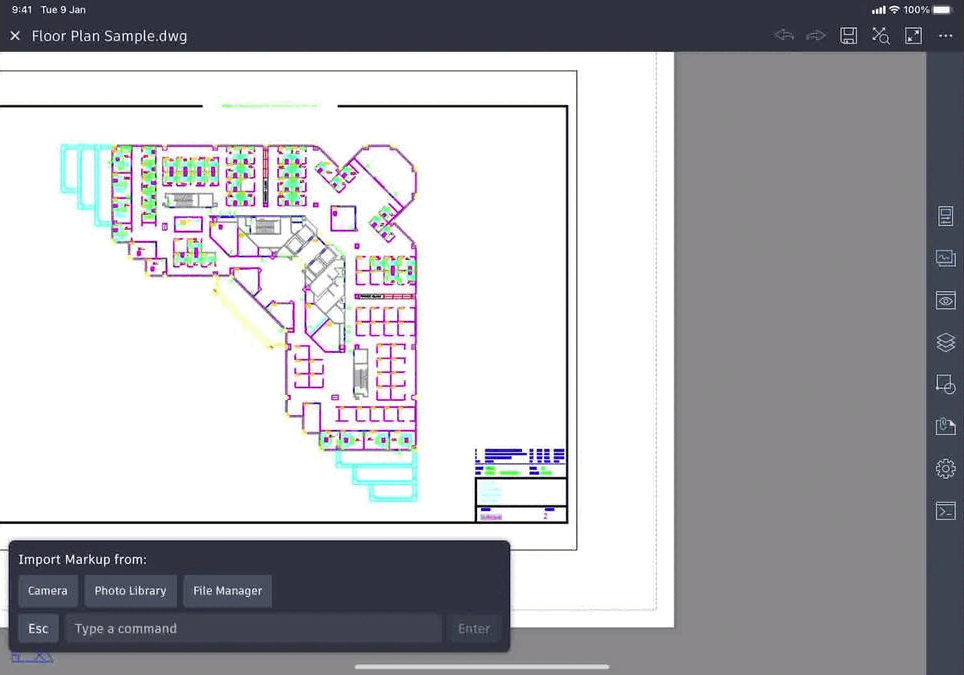

Εδώ συνήθως έλεγα κάτι σαν, “Πόσο φοβερό είναι αυτό;” Αλλά εάν έχετε μια έντυπη έκδοση του σχεδίου σας που περιέχει χειρόγραφες σημειώσεις αναθεώρησης, μπορείτε να τραβήξετε μια φωτογραφία της έντυπης έκδοσης και στη συνέχεια να την εισαγάγετε επίσης!

Υποβοήθηση σήμανσης

Ας το παραδεχτούμε. Μερικές φορές χρειάζεστε λίγη βοήθεια. Ίσως το άτομο που κάνει τη σήμανση λαχταρά κρυφά να γίνει γιατρός και να έχει αναπτύξει το χειρόγραφο που ταιριάζει με αυτό, και η Markup Import απλά δεν μπορεί να το καταλάβει. Εντάξει. Μπείτε στον εκπληκτικό wingman του, Markup Assist.

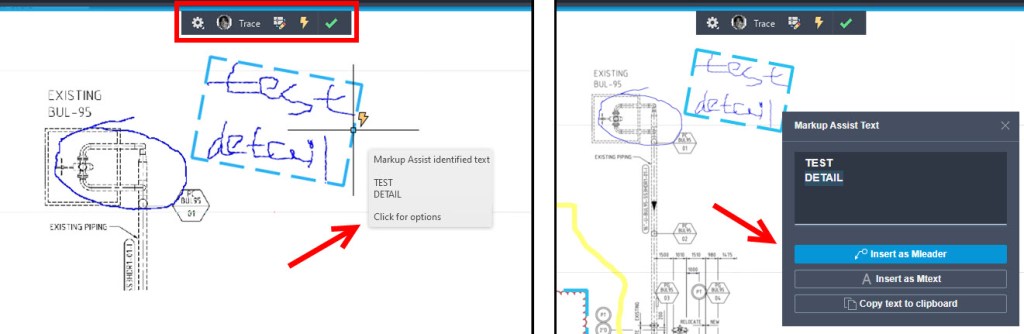

Προσδιορίζει αυτόματα τις σημάνσεις και σας επιτρέπει να τις εισάγετε ως αντικείμενο MTEXT, MLEADER ή REVCLOUD. Και, εάν λαμβάνει λάθος το κείμενο wannabe-doctor, μπορείτε να το επεξεργαστείτε πριν το εισαγάγετε (ή απλώς να το αντιγράψετε στο πρόχειρο). Φυσικά, λειτουργεί και σε πολύ καλογραμμένο (ή ηλεκτρονικό) κείμενο.

Νέες ενημερώσεις στο AutoCAD 2024

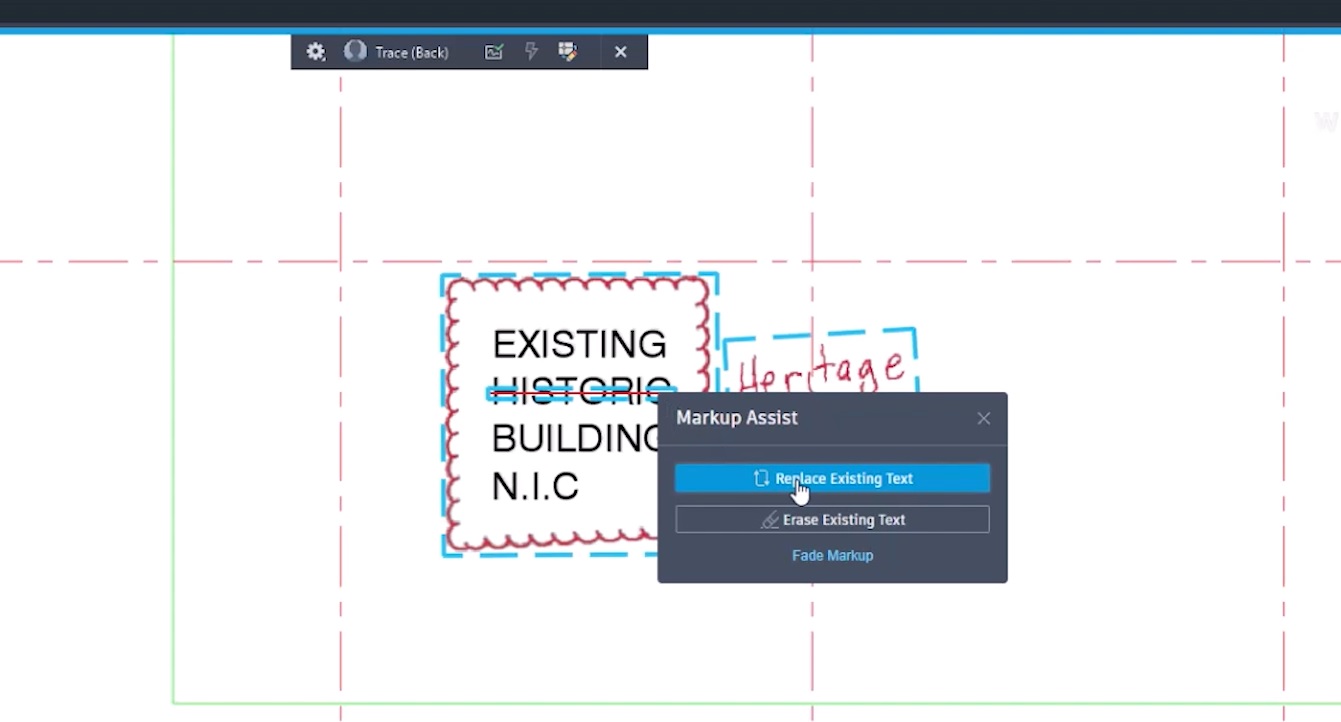

Τώρα, το AutoCAD 2024 βοηθά να κάνετε τις ροές εργασιών σήμανσης μεταξύ πλατφορμών πιο γρήγορες μέσω διευρυμένων δυνατοτήτων μηχανικής εκμάθησης και βασικών βελτιώσεων εμπειρίας. Μπορείτε να μοιράζεστε και να σχολιάζετε τα σχέδιά σας με ασφάλεια και ασφάλεια σε επιτραπέζιους υπολογιστές, ιστούς ή κινητές συσκευές. Με την εισαγωγή σήμανσης, ενσωματώστε σχόλια από ένα PDF ή έντυπο χαρτί και αυτοματοποιήστε τη σύνταξη αλλαγών στα σχέδιά σας. Με το βελτιωμένο Markup Assist, μπορείτε πλέον να ενημερώσετε το υπάρχον κείμενο σχεδίασης και να εξαφανίσετε αυτόματα τις σημάνσεις που έχετε αντιμετωπίσει. Το AutoCAD χρησιμοποιεί μηχανική εκμάθηση για να ανιχνεύσει ορισμένες οδηγίες στο κείμενο σήμανσης, επιτρέποντας συντομεύσεις για εντολές όπως “MOVE”, “COPY” ή “ERASE”.

Μπείτε σε έναν Νέο Κόσμο Σήμανσης

Πώς είναι αυτό για μερικά απίστευτα νέα εργαλεία σήμανσης; Ω, ξέρω ότι θα υπάρχουν ακόμα εκείνοι που θα επιμείνουν στο μάντρα τους να κρατούν τα χρωματιστά μολύβια τους μέχρι να τους πάρουν από τα κρύα, νεκρά χέρια τους. Ωστόσο, για όσους από εμάς απολαμβάνουμε και επωφελούνται από την αναδυόμενη τεχνολογία, αξίζει να επανεξετάσετε τη ροή εργασιών σήμανσης για να επωφεληθείτε από το Markup Insert και τον έμπιστο βοηθό του, το Markup Assist.

Περισσότερες συμβουλές για την Τρίτη

Δείτε ολόκληρη τη σειρά Τρίτη Συμβουλές για ιδέες σχετικά με το πώς να κάνετε το AutoCAD να λειτουργεί για εσάς. Έχετε κάποιες αγαπημένες συμβουλές για το AutoCAD; Πείτε μας στα σχόλια!
