Στο Revit 2024, η μοντελοποίηση εδάφους έχει αναθεωρηθεί πλήρως, κάτι που ήταν ένα πολυαναμενόμενο αίτημα από την κοινότητα του Revit. Όπου στις προηγούμενες εκδόσεις η topsurface ήταν απλώς μια επιφάνεια, στο Revit 2024 η topsurface είναι μια συμπαγές έδαφος ή Τοποσόλ.

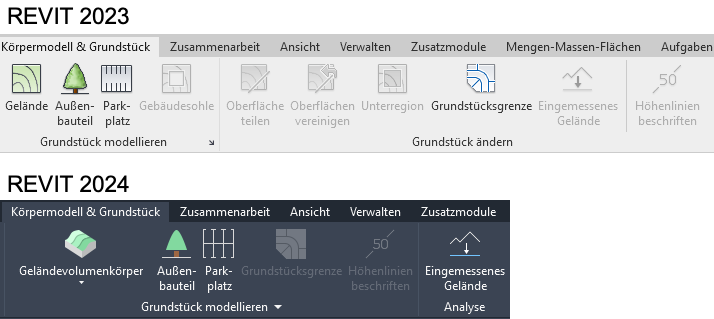

Αυτή η λειτουργία φέρνει μαζί της μια σειρά από αλλαγές και νέες δυνατότητες, ξεκινώντας με τις εντολές:
Αναβάθμιση από παλιά έργα

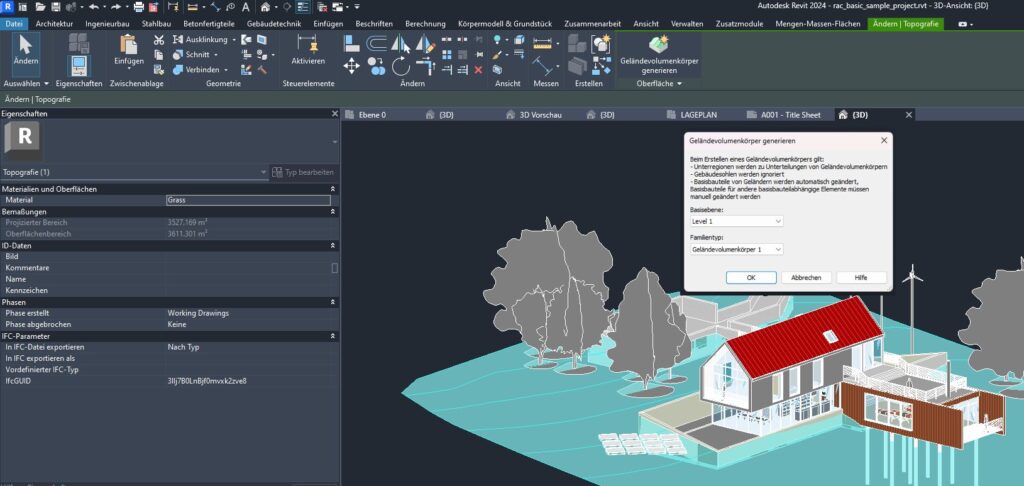

Η πιο συνηθισμένη ερώτηση είναι σίγουρα τι συμβαίνει σε ένα «παλιό» έδαφος όταν το έργο αναβαθμίζεται στη νέα έκδοση: Προκειμένου να αποφευχθούν προβλήματα εμφάνισης, το παλιό έδαφος παραμένει ως έχει και μπορεί να μετατραπεί χειροκίνητα σε συμπαγές έδαφος εάν είναι απαραίτητο, αλλά με το παλιό έδαφος μετά παραμένει ως αντίγραφο στο έργο.
Δημιουργία στερεών εδάφους

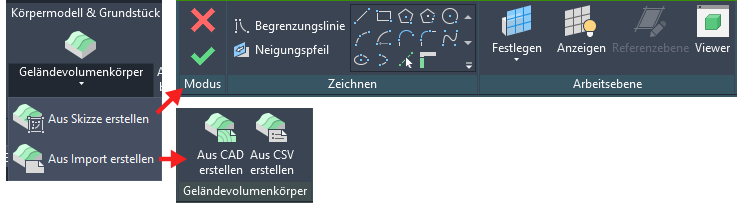

Τα στερεά εδάφους σε νέα έργα μπορούν να δημιουργηθούν είτε χειροκίνητα είτε από αρχεία DWG / CSV με δεδομένα υψομέτρου, παρόμοια με το έδαφος σε προηγούμενες εκδόσεις:
Ανεξάρτητα από τον τύπο δημιουργίας που επιλέχθηκε, πλέον είναι δυνατά και κοίλα όρια ιδιοκτησίας, κάτι που επίσης δεν ήταν δυνατό με το παλιό έδαφος.
Επεξεργασία στερεών εδάφους

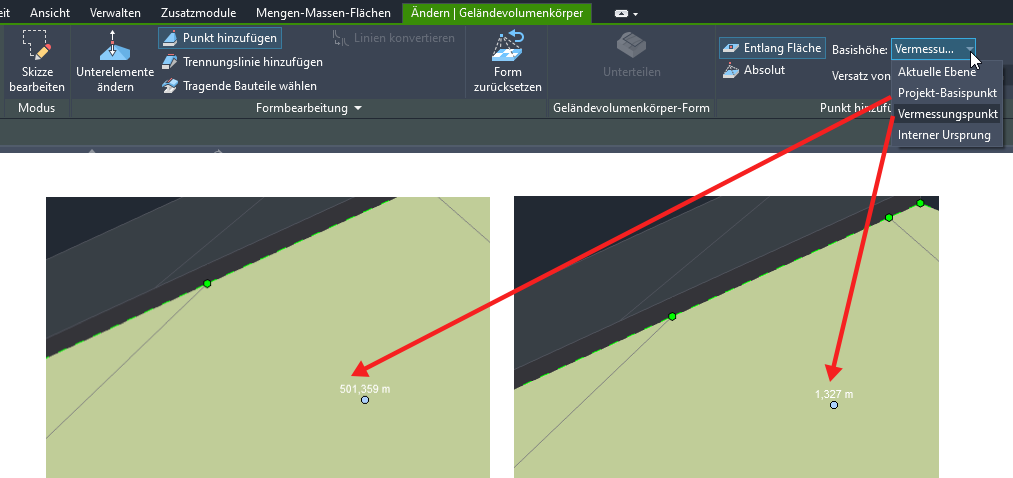

Τόσο κατά την επεξεργασία υπαρχόντων σημείων στο έδαφος όσο και κατά τη δημιουργία νέων σημείων, μπορείτε να επιλέξετε μεταξύ διαφορετικών σημείων αναφοράς – αυτό διευκολύνει, για παράδειγμα, την επεξεργασία του ύψους του εδάφους σε σχέση με τη στάθμη της θάλασσας:
Διασταυρώσεις και βάση κτιρίου

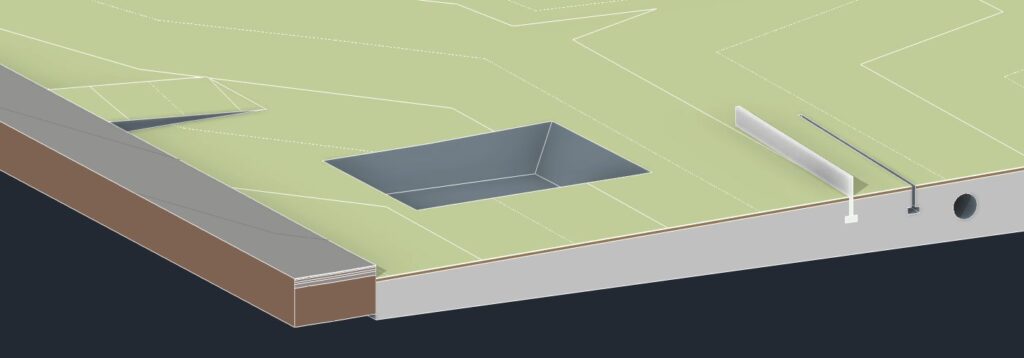

Ο κύριος λόγος για τη μη αυτόματη αναβάθμιση είναι η αλλαγμένη συμπεριφορά της βάσης του κτιρίου – στο Revit 2024 αυτή η λειτουργία έχει παραληφθεί, ωστόσο το έδαφος μπορεί να διασταυρωθεί με οποιουσδήποτε τρισδιάστατους τόμους ή ακόμα και με άλλες οικογένειες, όπως τοίχους και θεμέλια:
Αυτό έχει το πλεονέκτημα ότι μπορείτε πλέον να εργάζεστε πολύ πιο ευέλικτα με το έδαφος και επίσης να ορίζετε τη δική σας οικογένεια.
υποδιαίρεση εδάφους

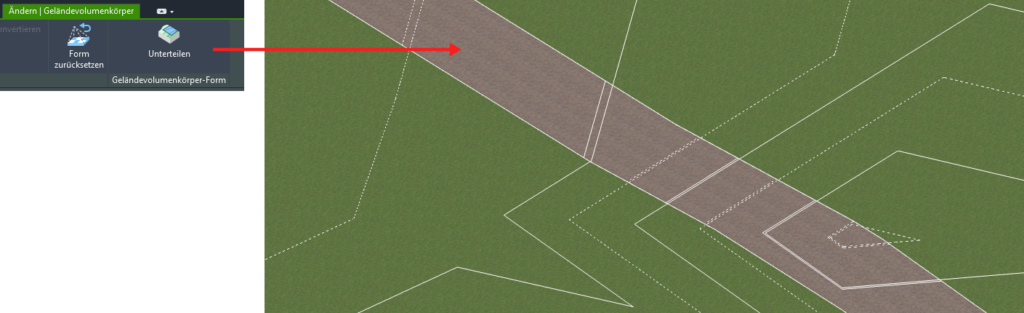

Με τη βοήθεια του υποδιαιρώ λειτουργία, μπορείτε να παρέχετε ορισμένες περιοχές στον ιστότοπο με διαφορετική επιφάνεια:
εργαλείο κοινής χρήσης

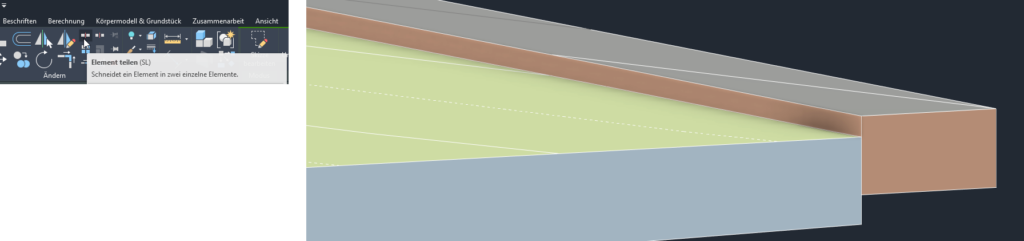

Ο νέος ιστότοπος επιτρέπει επίσης τη χρήση του Διαίρεση εργαλείο ώστε να μπορείτε να χωρίσετε το έδαφος σε ξεχωριστά κομμάτια που μπορούν να επεξεργαστούν εντελώς ανεξάρτητα:
Για περισσότερες πληροφορίες σχετικά με τα στερεά εδάφους, δείτε: Βοήθεια | τοποσολίδος | Autodesk
