Νέες εκδόσεις 2023.1 για Civil 3D και Grading Optimization
Στις αρχές Αυγούστου κυκλοφόρησαν νέες εκδόσεις του Civil 3D και του Grading Optimization. Αυτές οι βελτιώσεις 2023.1 είναι διαθέσιμες μέσω της εφαρμογής Autodesk Desktop και του λογαριασμού σας Autodesk.
Για το Civil 3D, οι αλλαγές αφορούν την εργασία σε συνεργατική λειτουργία σε σχέση με τα Έγγραφα Autodesk (ή BIM 360). Εκτός από το ταχύτερο άνοιγμα αρχείων, οι περισσότερες από τις νέες δυνατότητες στοχεύουν στη δημιουργία και διαχείριση εγγράφων (σχέδια μέσω παραθύρων, φύλλων και συνόλων φύλλων) με απλοποιημένο τρόπο μέσα σε μία ή περισσότερες ομάδες από μια πηγή κοινής χρήσης στην πλατφόρμα Cloud .
Για τη Βελτιστοποίηση Βαθμολόγησης, αυτοί είναι νέοι περιορισμοί που προστέθηκαν για περισσότερη λεπτομέρεια και αποτελεσματικότητα. Αυτό καθιστά δυνατή τη λήψη προτάσεων για μοντέλα γης (και συνεπώς χωματουργικές εργασίες που πρέπει να εξεταστούν) που είναι καταλληλότερες σύμφωνα με τους τεχνικούς και οικονομικούς περιορισμούς του έργου.
Civil 3D σε λειτουργία συνεργασίας
Σύνδεσμος με διαδικτυακούς πόρους
- Το άνοιγμα των DWG που αναφέρονται σε πολλά δεδομένα έχει βελτιστοποιηθεί (κέρδος έως και 25%)
- Ένα αρχείο XML χρησιμοποιείται για τη διαχείριση του προτύπου φύλλου για τις διατάξεις σχεδίων. Είναι δυνατό να αποτραπεί η φόρτωσή του από προεπιλογή με ένα DWG και να διαχειριστείτε διαφορετικά πρότυπα ανάλογα με τις ανάγκες (έργα, πελάτες…)
- Η διαδρομή προτύπου φύλλου σε ένα συγχρονισμένο DWG ενημερώνεται πλέον αυτόματα όταν ανοίγει από διαφορετικά μηχανήματα. Έτσι, οι χρήστες μπορούν να δημιουργούν φύλλα με βάση το πρότυπο που έχουν επιλεγεί από άλλους χρήστες

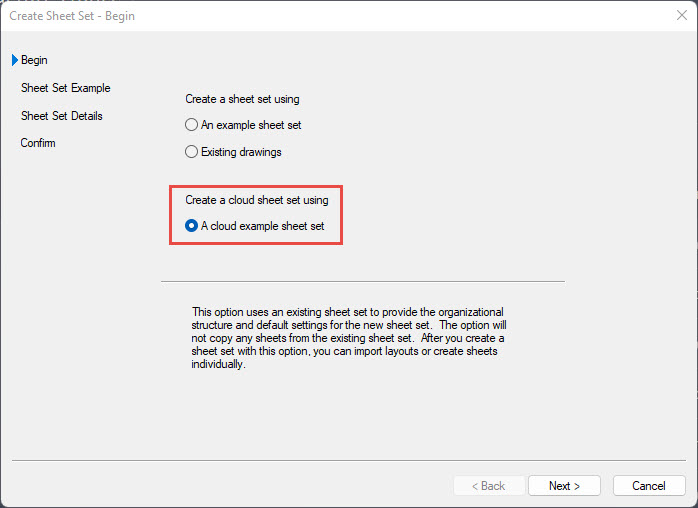

Βελτιώσεις διαχείρισης συνόλων φύλλων ιστού
Σύνδεσμος σε διαδικτυακούς πόρους + Ο Διαχειριστής σετ φύλλων για τον Ιστό προστέθηκε νέο στο Civil 3D 2023
- Είναι δυνατή η δημιουργία φύλλων με πολύ μεγάλες περιοχές (αρχεία MMS και GRS) με τον διαχειριστή συνόλων φύλλων web
- Είναι δυνατή η δημιουργία φύλλων με επιφάνειες συντόμευσης δεδομένων χρησιμοποιώντας το Web Sheet Set Manager, ακόμη και όταν οι επιφάνειες είναι μόνο για αναφορά (και δεν είναι ενσωματωμένες στο DWG).
- Τα υπάρχοντα παράθυρα μπορούν να χρησιμοποιηθούν για την προσθήκη φύλλων σε ένα σύνολο φύλλων και την εκτύπωσή τους χρησιμοποιώντας τη διαχείριση συνόλου φύλλων web
- Είναι πλέον δυνατή η δημιουργία φύλλων διατομής στα Έγγραφα Autodesk για εκτύπωση με τον διαχειριστή συνόλου φύλλων web
Τι νέο υπάρχει στο Grading Optimization 2023.1
Σύνδεσμος με διαδικτυακούς πόρους
- Οι άξονες είναι νέα αντικείμενα που μπορούν να προστεθούν ως περιορισμοί στο έργο έτσι ώστε η βελτιστοποίηση της τριγωνικής επιφάνειας να ενσωματώνει δρόμους / μονοπάτια. Ισχύουν για γραμμές και πολύγραμμες και οι ιδιότητες χρησιμοποιούνται για τον καθορισμό του πλάτη των τροχιών, των αυλακώσεων και της οριακής κλίσης που επιτρέπεται στο διαμήκη προφίλ. Προσοχή : Αυτό δεν είναι εργαλείο γραμμικής σχεδίασης. Αυτοί οι άξονες δεν έχουν τον ίδιο σκοπό με τους άξονες Civil 3D. Εάν έχετε αμφιβολίες σχετικά με το σκοπό της Βελτιστοποίησης Βαθμολόγησης, σας συνιστώ να ανατρέξετε στο γενικό άρθρο που παρουσιάζει την έννοια εδώ.

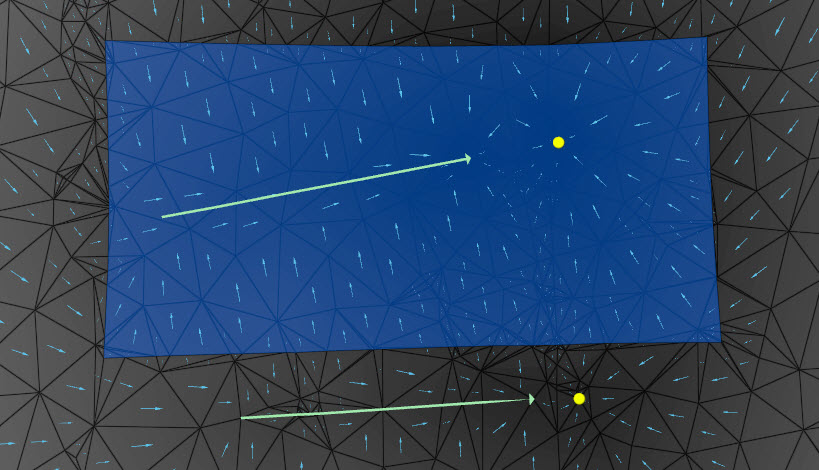

- Οι γραμμές κορυφογραμμής είναι νέα αντικείμενα που θα έχουν την αντίθετη συμπεριφορά από τις γραμμές αποστράγγισης (ήδη υπάρχων περιορισμός). Η βελτιστοποίηση της επιφάνειας θα προσπαθήσει να δημιουργήσει κλίσεις τέτοιες ώστε οι γραμμές κορυφογραμμής να αποτελούνται από ψηλά σημεία και οι γραμμές αποστράγγισης από χαμηλά σημεία. Αυτό καθιστά δυνατό τον καλύτερο καθορισμό της επιθυμητής ροής νερού στο σχεδιαζόμενο έργο.
- Οι περιορισμοί αποχέτευσης μπορούν να περιοριστούν σε περιοχές. Αυτό σημαίνει ότι τα ψηλά και χαμηλά σημεία, οι κορυφογραμμές και οι γραμμές αποστράγγισης θα επηρεάσουν μόνο μια καθορισμένη περιοχή. Αυτό προσφέρει μεγαλύτερη ευελιξία και λεπτομέρεια για τον ορισμό των περιορισμών.
