Η Autodesk κυκλοφορεί το Fusion 360 with PowerMill (έκδοση 2023) με ακόμη μεγαλύτερα κέρδη παραγωγικότητας προγραμματισμού και αυξημένη ασφάλεια διαδρομής εργαλείων
Η διαθεσιμότητα του εργατικού δυναμικού μειώνεται, οι χρόνοι παράδοσης γίνονται όλο και πιο δύσκολοι να καλύπτονται και πρέπει να αξιοποιήσετε στο έπακρο κάθε λεπτό εργασίας. Το Fusion 360 with PowerMill (έκδοση 2023) παραδίδεται εδώ με απλούστερες αυτοματοποιημένες ροές εργασίας, μειωμένους χρόνους υπολογισμού και αυξημένη ασφάλεια.
PowerMill 2023.0 – Έκδοση από τον πελάτη: 11 Μαΐου 2022
Σε αυτό το ιστολόγιο, θα παρέχουμε μια σύντομη επισκόπηση των σημαντικότερων σημαντικών εκδόσεων και συνδέσμους προς πιο λεπτομερή εκπαιδευτικά βίντεο (για όσους από εσάς θέλετε να δείτε τις βελτιώσεις στην πράξη).
Βελτιώσεις ταχύτητας υπολογισμού

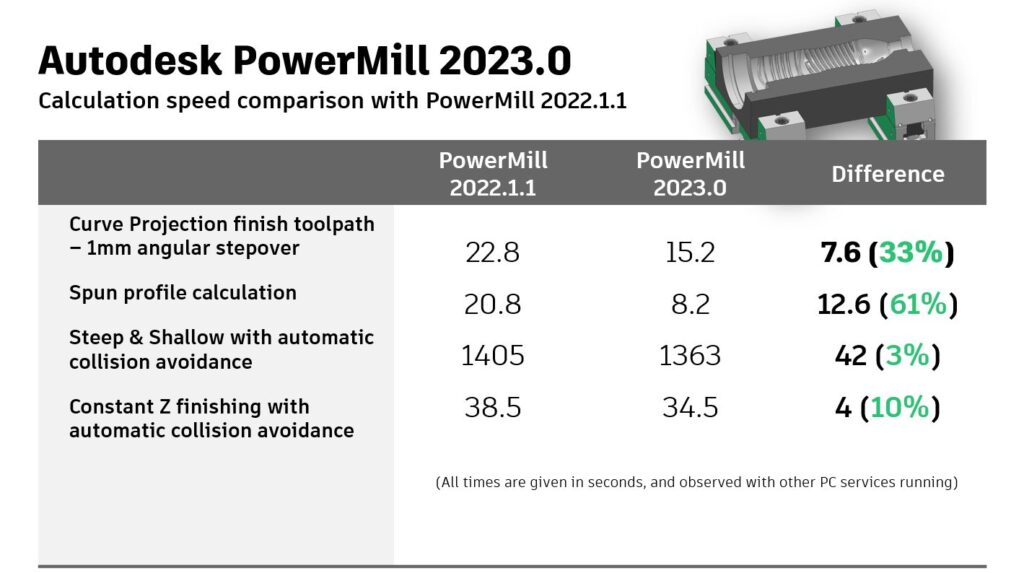

Η ομάδα ανάπτυξης της Autodesk PowerMill συνεχίζει να αναζητά ευκαιρίες για βελτιστοποίηση αλγορίθμων και διαδικασιών υπολογισμού, δημιουργώντας για άλλη μια φορά περισσότερες βελτιώσεις ταχύτητας, χωρίς να είναι ποτέ ικανοποιημένη. Το παρακάτω διάγραμμα δείχνει 4 νέες περιοχές που έχουν ωφεληθεί από τη βελτίωση της ταχύτητας. Ορισμένες εντολές που χρησιμοποιούνται συνήθως βλέπουν πολύ μεγάλα κέρδη, όπως αύξηση 61% κατά τη δημιουργία περιστρεφόμενων προφίλ και 33% αύξηση του χρόνου υπολογισμού κατά τη χρήση του Curve Projection Finishing. Ακόμη και φαινομενικά μικρές αυξήσεις, ωστόσο, μπορούν να εξοικονομήσουν χρόνο όταν αρχίσουμε να σκεφτόμαστε τη χρήση τους σε μια περίοδο ημερών, εβδομάδων, μηνών και ετών. Όταν αρχίσουμε να προσθέτουμε όλες αυτές τις μεμονωμένες αυξήσεις ταχύτητας μαζί, θα έχουμε μεγάλη εξοικονόμηση χρόνου και κέρδη παραγωγικότητας.
Για να μάθετε περισσότερα σχετικά με αυτές τις βελτιώσεις ταχύτητας, παρακολουθήστε αυτό το εκπαιδευτικό βίντεο
Απότομες και ρηχές βελτιώσεις

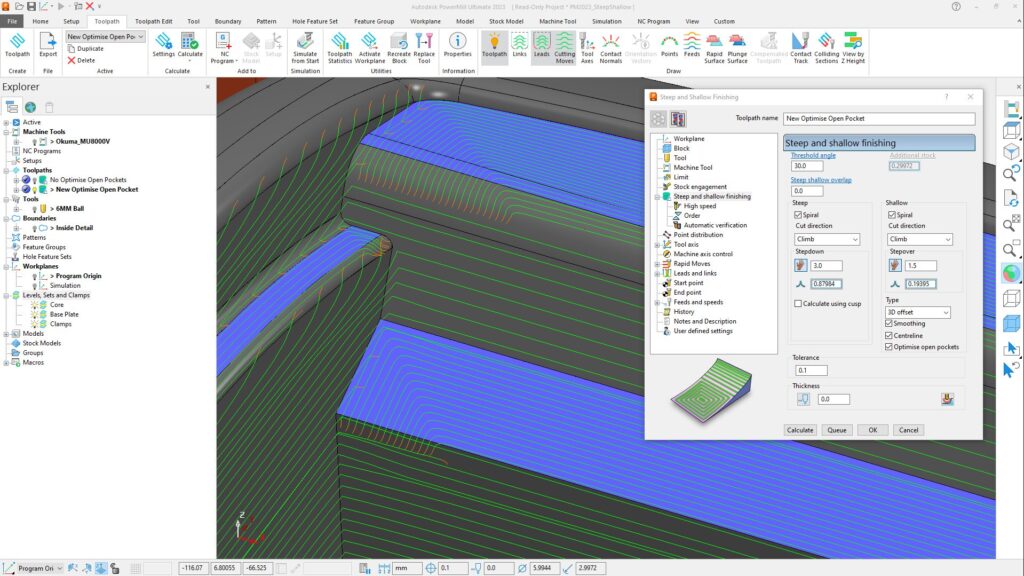

Δεν δημιουργείται όλη η γεωμετρία ίση, διαφορετικές περιοχές μπορεί να ωφεληθούν από τη μηχανική επεξεργασία με διαφορετικούς τρόπους, επηρεάζοντας την ποιότητα του φινιρίσματος της επιφάνειας. Μαζί με αυτό, το πώς και πού μπαίνουμε σε μια περιοχή που πρόκειται να υποβληθεί σε μηχανική επεξεργασία μπορεί να έχει άμεση επίδραση στη φθορά του εργαλείου. Μια νέα επιλογή για τη Βελτιστοποίηση Ανοιχτών Θυλάκων στη στρατηγική Steep and Shallow machining είναι τώρα διαθέσιμη όταν χρησιμοποιείτε έναν τρισδιάστατο τύπο μετατόπισης για ρηχές περιοχές. Αυτό δίνει μεγαλύτερη ευελιξία στον τρόπο αυτόματης επεξεργασίας αυτών των περιοχών.
Ίσως δεν γνωρίζετε ότι το Steep and Shallow είναι μια υβριδική διαδρομή εργαλείων που συνδυάζει δύο στρατηγικές κατεργασίας σε μια διαδρομή εργαλείων. Η γεωμετρία του τμήματος απομονώνεται αυτόματα σε απότομες και ρηχές περιοχές χρησιμοποιώντας μια ρυθμιζόμενη γωνία κατωφλίου. Το PowerMill εφαρμόζει την καταλληλότερη στρατηγική μηχανικής επεξεργασίας σε καθεμία από αυτές τις διαφορετικές περιοχές, στη συνέχεια τις συνδυάζει σε μια διαδρομή εργαλείων, αναδιατάσσει τα τμήματα σε μια ασφαλή ακολουθία μηχανικής επεξεργασίας και, στη συνέχεια, εφαρμόζει κινήσεις σύνδεσης ελεγμένες με γκάζι. Για πολλές εφαρμογές, το Steep and Shallow μπορεί να παρέχει μια εργαλειοθήκη “γίνεται σε ένα” ικανή να επεξεργαστεί ολόκληρο το τμήμα γρήγορα, αποτελεσματικά και σε υψηλό επίπεδο φινιρίσματος επιφάνειας.
Όταν χρησιμοποιείται ο τρισδιάστατος τύπος μετατόπισης στις ρηχές περιοχές, παράγεται ένα κλειστό σχήμα μετατόπισης με βάση τη γύρω απότομη περιοχή. Αυτή η νέα επιλογή βελτιστοποίησης ανοιχτών περιοχών εξετάζει περαιτέρω τη γεωμετρία και, αν είναι δυνατόν, δημιουργεί ανοιχτές μετατοπίσεις με στόχο την είσοδο και έξοδο του υλικού από έξω προς τα μέσα. Αυτά τα ανοιχτά περάσματα τείνουν να έχουν λιγότερες αλλαγές στην κατεύθυνση, μειώνοντας την πιθανότητα να μείνουν σημάδια από το μέρος, το οποίο μπορεί να υποβαθμίσει το φινίρισμα της επιφάνειας. Η νέα επιλογή μπορεί επιπλέον να ελαχιστοποιήσει την πιθανότητα εμφάνισης περικοπών πλήρους πλάτους, γεγονός που οδηγεί σε καλύτερη διάρκεια ζωής του εργαλείου και χαμηλότερο κόστος αναλώσιμου.
Για να μάθετε περισσότερα σχετικά με τον τρόπο χρήσης αυτής της νέας δυνατότητας, παρακολουθήστε αυτό το εκπαιδευτικό βίντεο
Βελτιωμένες ρυθμίσεις μηχανικής κατεργασίας
Πολλά εξαρτήματα χρειάζονται περισσότερες από μία εργασίες για να κατασκευαστούν πλήρως. Αυτό απαιτεί τη δημιουργία πολλαπλών ρυθμίσεων κατεργασίας που μπορούν να αυξήσουν την πολυπλοκότητα του προγραμματισμού CAM, με αποτέλεσμα μεγαλύτερους χρόνους προγραμματισμού και αυξημένο κίνδυνο ανθρώπινου λάθους. Αν και οι ρυθμίσεις μηχανικής κατεργασίας δεν είναι καινούριες για το PowerMill, αυτή η τελευταία έκδοση παρουσιάζει ορισμένες σημαντικές βελτιώσεις που βελτιώνουν τη συνολική χρηστικότητα. πιο διαισθητική συμπεριφορά στο επίπεδο εργασίας και νέες/βελτιωμένες προεπιλεγμένες ρυθμίσεις που μπορούν να διαμορφωθούν για κάθε ξεχωριστή ρύθμιση.
Η πρώτη βελτίωση στη συμπεριφορά του επιπέδου εργασίας καθιστά πιο προβλέψιμη την εργασία με ρυθμίσεις, καθώς τα επίπεδα εργασίας ενεργοποιούνται αυτόματα και εμφανίζονται όταν απαιτείται, μειώνοντας τον αριθμό των ρυθμίσεων που πρέπει να διαχειριστείτε και συμβάλλοντας στην αποφυγή λαθών. Ένα παράδειγμα εδώ μπορεί να φανεί κατά την παραγωγή ενός προγράμματος NC που βασίζεται σε μια εγκατάσταση. Το PowerMill 2023 αντιγράφει τώρα αυτόματα το επίπεδο εργασίας εγκατάστασης στο παράθυρο διαλόγου εξόδου προγράμματος NC, διασφαλίζοντας την αντιστοίχιση των δύο ρυθμίσεων και μειώνοντας την πιθανότητα να εξάγεται ο κώδικας NC χρησιμοποιώντας λανθασμένο δεδομένο.

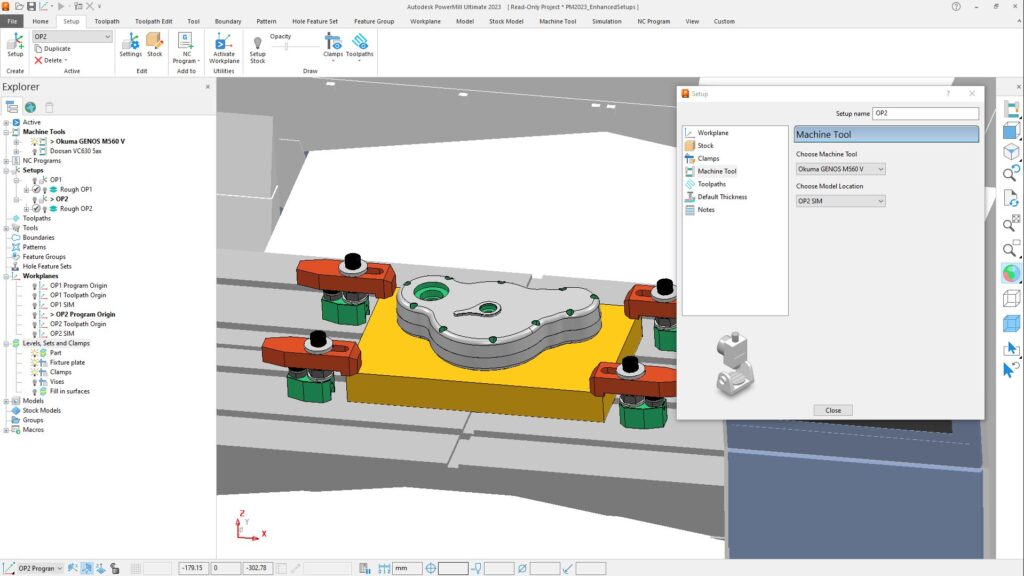

Η δεύτερη βελτίωση προβλέπει την προσθήκη δύο νέων ρυθμίσεων που μπορούν να εφαρμοστούν σε μεμονωμένες ρυθμίσεις, αυτές είναι το εργαλείο μηχανής και η θέση του εξαρτήματος σε σχέση με το μηχάνημα. Αυτό κάνει το άλμα μεταξύ μηχανών και την προσομοίωση των διαδρομών εργαλείων πολύ πιο εύκολο καθώς όταν ενεργοποιείται μια ρύθμιση ενεργοποιείται αυτόματα και η αντίστοιχη μηχανή.
Τελευταίο, αλλά σίγουρα όχι λιγότερο σημαντικό, είναι η προσθήκη προεπιλεγμένων ρυθμίσεων πάχους. Ακριβώς όπως οι ρυθμίσεις, η χρήση των ρυθμίσεων πάχους δεν είναι μια εντελώς νέα δυνατότητα, αλλά το PowerMill 2023 επιτρέπει πλέον τον καθορισμό μεμονωμένων παραμέτρων πάχους για κάθε μεμονωμένη ρύθμιση αυξάνοντας περαιτέρω την ευελιξία. Εάν μια εγκατάσταση είναι ενεργή και δημιουργηθεί μια διαδρομή εργαλείων, η νέα διαδρομή εργαλείων θα κληρονομήσει τις ρυθμίσεις πάχους που έχουν καθοριστεί για τη ρύθμιση – μειώνοντας ξανά τον αριθμό των παραμέτρων που πρέπει να διαχειρίζεται ο προγραμματιστής CAM, δημιουργώντας μια απλούστερη και ασφαλέστερη ροή εργασίας.
Για να μάθετε περισσότερα σχετικά με τον τρόπο χρήσης αυτών των νέων δυνατοτήτων, παρακολουθήστε αυτό το εκπαιδευτικό βίντεο
Ασφαλέστερες απαγωγές και σύνδεσμοι (αυτόματη περικοπή διαδρομής εργαλείων)

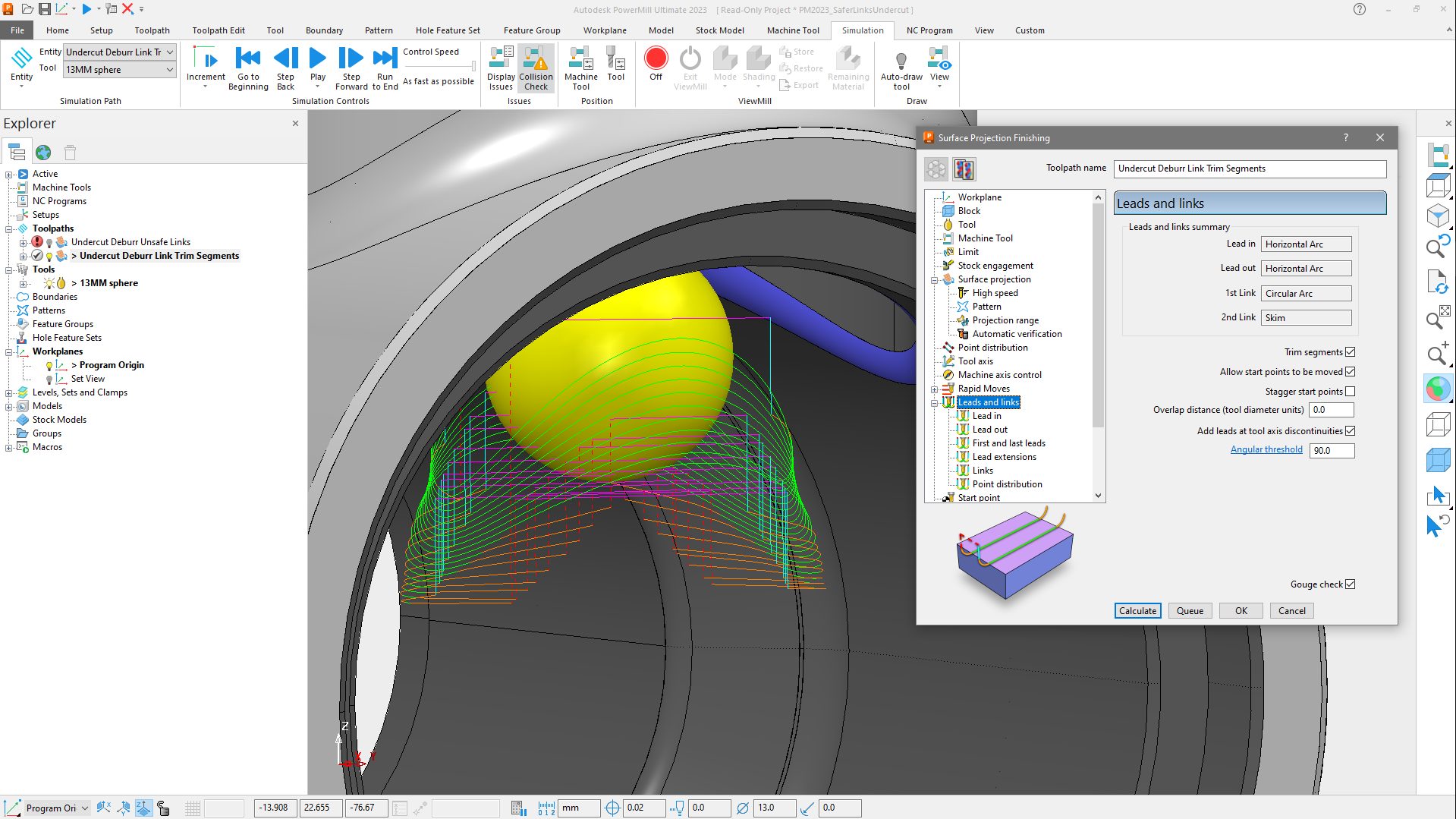

Υπάρχουν φορές, κατά τον προγραμματισμό εξαρτημάτων, όπου το εργαλείο απλώς δεν έχει αρκετό χώρο για να εισέλθει ή να εξέλθει από το υλικό όπως χρειάζεται. Σε αυτές τις περιπτώσεις, αφήνουμε να πειραματιστούμε με διαφορετικές επιλογές δυνητικού πελάτη ή να χρησιμοποιήσουμε την επεξεργασία διαδρομής εργαλείων για να περικόψουμε τμήματα διαδρομής εργαλείων για να δημιουργήσουμε τον πρόσθετο χώρο που θα επιτρέψει στο εργαλείο τις κινήσεις εισόδου/εξόδου του οδηγού εργαλείου. Καθώς ο χρόνος περνάει και αρχίζουμε να τραβάμε τα μαλλιά μας, ονειρευόμαστε ένα πλαίσιο ελέγχου που θα έκανε τα πάντα ξανά καλά. Λοιπόν, αυτό το όνειρο είναι πλέον πραγματικότητα με την εισαγωγή μιας νέας επιλογής Trim Segments στη φόρμα οδηγών και συνδέσμων της διαδρομής εργαλείων.
Αυτές οι βελτιώσεις γίνονται πραγματικά από μόνες τους σε μια σειρά από κοινά σενάρια. Πρώτον, όταν δημιουργείτε μια διαδρομή εργαλείων που επεξεργάζεται μια περιοχή, αλλά πρέπει να αποφεύγει την κατεργασία γειτονικής γεωμετρίας. Δεύτερον, κατά τη μηχανική κατεργασία εξαρτημάτων με χαμηλές τομές και όπου το εργαλείο πρέπει να εισέλθει και να εξέλθει με ασφάλεια από το κοντάκι χωρίς να συγκρουστεί με την προεξέχουσα γεωμετρία. Πριν από αυτήν την κυκλοφορία του PowerMill, το τμήμα διαδρομής εργαλείων θα υπολογιστεί μέχρι το σημείο όπου το εργαλείο τελειώνει την επεξεργασία της επιλεγμένης περιοχής και αγγίζει σχεδόν το γειτονικό μοντέλο. Το πιο σημαντικό είναι ότι το PowerMill δεν θα δημιουργούσε τον απαραίτητο χώρο για να προσθέσει έναν οδηγό στο τέλος του τμήματος, χωρίς να παραμορφώσει το εξάρτημα. Δεδομένου ότι όλες οι διαδρομές εργαλείων στο PowerMill έχουν μαρκάρισμα, η μόνη επιλογή θα ήταν να εφαρμόσετε μια κατακόρυφη μετατόπιση προς τα μέσα και μια κατακόρυφη ανάκληση από το απόθεμα. Σε ορισμένα υλικά αυτό μπορεί να είναι αποδεκτό, σε άλλα μπορεί να είναι μια καταστροφή.
Όταν εφαρμόζεται σε μια διαδρομή εργαλείων, η νέα επιλογή Trim Segments επιτρέπει στο PowerMill να χρησιμοποιεί αυτόματα μια συστηματική διαδικασία αξιολόγησης άλλων επιλογών απαγωγών και συνδέσμων και, στη συνέχεια, περικόπτει τα άκρα του τμήματος της διαδρομής εργαλείων για να δημιουργήσει τον πρόσθετο χώρο για την εφαρμογή ασφαλών οδηγών στη διαδρομή εργαλείων, εξοικονομώντας χρόνο και προσπάθεια.
Για να μάθετε περισσότερα σχετικά με τον τρόπο χρήσης αυτής της νέας δυνατότητας, παρακολουθήστε αυτό το εκπαιδευτικό βίντεο
Πρόσθετες, αξιοσημείωτες βελτιώσεις
Ενώ μόλις καλύψαμε τις αγαπημένες μας 4 νέες ενημερώσεις στην κυκλοφορία του 2023, υπάρχουν αρκετές άλλες που αξίζουν αναφοράς.
- Βελτιωμένη συνοχή της κλίσης του άξονα του εργαλείου κατά τη χρήση αυτόματης αποφυγής σύγκρουσης
- Πληκτρολογήθηκαν εντολές για αυτόματη επιλογή κεκλιμένων επίπεδων όψεων για κατεργασία 3+2
- Βελτιωμένη ακρίβεια της νέας στρατηγικής φινιρίσματος ξεκούρασης (προεπισκόπηση στο PowerMill 2022.1)
- Οι διαδρομές πρόσθετων εργαλείων μπορούν τώρα να προσαρτηθούν με τις ίδιες ζώνες επιπέδων ομαδοποιημένες
- Οι δυνατότητες οπής εγγραφής σε XML περιλαμβάνουν πλέον τις ιδιότητες “Depth_type” και “Level”.
- Βελτιωμένη άδεια χρήσης Flex για αποφυγή χρέωσης των χρηστών για περιόδους αδράνειας
- Το Spiral Offset Slice Area Clearance ανοίγει τώρα επίπεδες περιοχές “outside-in”
- Νέες λειτουργίες παραμέτρων για επαναφορά της κατάστασης ασφαλείας της διαδρομής εργαλείων
- Καλύτερης ποιότητας Διαδρομές εργαλείων Corner Finishing
- Βελτιωμένη ακρίβεια προφίλ περιστροφής
- Νέα επωνυμία Autodesk εντός προϊόντος
Θέλετε να μάθετε περισσότερα;
Λοιπόν, εκεί είναι. Οι κορυφαίες βελτιώσεις στο Fusion 360 με PowerMill (έκδοση 2023) με μια λίστα με τιμητικές διακρίσεις. Υπάρχουν περισσότερες βελτιώσεις και μπορείτε να τις διαβάσετε όλες στις επίσημες σημειώσεις έκδοσης στη διεύθυνση https://help.autodesk.com/view/PWRM/2023/ENU/
Εάν θέλετε να ρίξετε μια πιο βαθιά ματιά σε αυτήν την έκδοση, γιατί να μην παρακολουθήσετε αυτήν την παρουσίαση με τις καλύτερες στιγμές της κυκλοφορίας διάρκειας 32 λεπτών.
Είστε έτοιμοι να κάνετε λήψη αυτής της πιο πρόσφατης έκδοσης (2023);
Το Fusion 360 with PowerMill 2023 θα κυκλοφορήσει στους πελάτες από τις 11 Μαΐου 2022.
Οι κατάλληλοι πελάτες με ενεργή συμφωνία συνδρομής ή συντήρησης θα μπορούν να κάνουν λήψη της πιο πρόσφατης έκδοσης από την αρχή 11 Μαΐου 2022. Οι πελάτες μπορούν να πραγματοποιήσουν λήψη χρησιμοποιώντας την εφαρμογή Autodesk Desktop ή πραγματοποιώντας σύνδεση στον λογαριασμό τους Autodesk. Εναλλακτικά, επισκεφτείτε το Services Marketplace μας για να επικοινωνήσετε με την τοπική ομάδα της Autodesk και να συζητήσετε τις συγκεκριμένες επιχειρηματικές σας ανάγκες.
