Με το νέο χαρτοφυλάκιο AutoCAD 2024 που κυκλοφόρησε πρόσφατα, η Autodesk ανοίγει το δρόμο για τις ομάδες να ξεκλειδώσουν νέες πληροφορίες και να αξιοποιήσουν αυτοματισμούς—χρησιμοποιώντας νέες δυνατότητες, βελτιώσεις και υποβοηθητική τεχνολογία μηχανικής εκμάθησης για να βελτιώσουν τις ροές εργασιών σχεδιασμού τους. Αυτό επιτρέπει στους χρήστες του AutoCAD να έχουν σημαντικά κέρδη παραγωγικότητας σε μια σειρά λειτουργιών. Σε αυτό το άρθρο, θα εξερευνήσουμε λεπτομερώς μερικούς από τους τρόπους και τις ροές εργασίας που μπορείτε να αρχίσετε να χρησιμοποιείτε με αυτήν την τελευταία ενημέρωση.

Activity Insights

Νέο στο AutoCAD 2024, το Activity Insights παρέχει μια επισκόπηση των ενεργειών που έχουν κάνει οι χρήστες κατά τη διάρκεια του κύκλου ζωής ενός αρχείου DWG.

Φανταστείτε ότι εργάζεστε σε ένα έργο με μια μεγάλη ομάδα. Μέσα σε αυτήν την ομάδα, είστε υπεύθυνοι να εργάζεστε μαζί με άμεσους συνεργάτες για τη συγκέντρωση αντίστοιχων τροποποιήσεων σε ένα μόνο αρχείο DWG. Είτε είστε υπεύθυνοι για το σχεδιασμό, την αναθεώρηση με σχολιασμούς ή τη συσκευασία και την υποβολή των σχεδίων, η ομάδα συντονίζει και κοινοποιεί τις ενημερώσεις της στο αρχείο μέσω email ή μη αυτόματης τεκμηρίωσης. Αυτό απαιτεί χρόνο και κρίσιμες πληροφορίες μπορούν να χαθούν από άτομο σε άτομο.

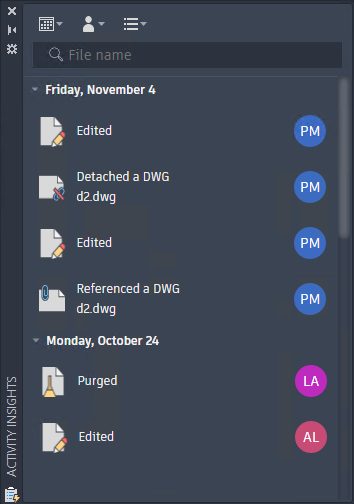

Με το Activity Insights, το οποίο δεν απαιτεί σχεδόν καμία ρύθμιση, όλες αυτές οι πληροφορίες καταγράφονται αυτόματα και εμφανίζονται για εσάς μέσω της νέας παλέτας Activity Insights. Όταν κάποιος επεξεργάζεται, δημιουργεί μια νέα έκδοση, Xrefs σε άλλο DWG, σχεδιάζει ή κάνει μια ποικιλία άλλων ενεργειών ειδικά για το AutoCAD σε ένα αρχείο DWG, κάθε “συμβάν” καταγράφεται αυτόματα για να το βλέπουν όλοι με βελτιωμένες πληροφορίες και δυνατότητα φιλτραρίσματος ανά τύπο συμβάντος, χρήστη και ημερομηνία. Τα προηγούμενα συμβάντα που πραγματοποιήθηκαν στο σχέδιο διαβάζονται από μια βάση δεδομένων και εμφανίζονται χρονολογικά και ταυτόχρονα εγγράφονται στη βάση δεδομένων καθώς γίνονται αλλαγές στο σχέδιο—διατηρώντας ενημερωμένο το περιεχόμενο που εμφανίζεται στην παλέτα Activity Insights.

«Το Activity Insights στο AutoCAD 2024 δίνει πραγματικά στον χρήστη τις απαντήσεις σε ερωτήσεις που μπορεί να έχει όταν ανοίγει ένα αρχείο σχεδίασης. Συχνά, όταν εργάζεστε σε ένα έργο με πολλά άτομα, η παρακολούθηση πότε σχεδιάστηκε ή ενημερώθηκε ένα σχέδιο είναι συχνά πονοκέφαλος. Με το Activity Insights, δεν χρειάζεται να κάνετε πράγματα όπως να ελέγχετε τις ημερομηνίες σε αρχεία PDF. Βελτιώνει αυτό και σας δίνει τις πληροφορίες ακριβώς εκεί στο AutoCAD.”
– Michael Shurgalla, Senior Design Technology Technology, Merrick

Με τις πρόσθετες πληροφορίες που συλλέγονται από αυτή τη νέα δυνατότητα, το AutoCAD μπορεί να εμφανίσει σημαντικές πληροφορίες σχετικά με τη ροή εργασίας και τις πρακτικές σας, βοηθώντας σας να εξοικονομήσετε χρόνο στα έργα σας και καθώς συνεργάζεστε με τα μέλη της ομάδας.

Δείτε τις πλήρεις λεπτομέρειες και τη λίστα των νέων εντολών και μεταβλητών συστήματος που σχετίζονται με το Activity Insights στο δίκτυο βοήθειας.

Smart Blocks: Τοποθέτηση

Η νέα λειτουργικότητα Smart Blocks: Placement, διαθέσιμη στις εκδόσεις 2024 του AutoCAD και του AutoCAD LT, σας επιτρέπει να τοποθετείτε αυτόματα μπλοκ στο σχέδιό σας με βάση το πού έχετε εισαγάγει το ίδιο μπλοκ στο παρελθόν στο αρχείο DWG.

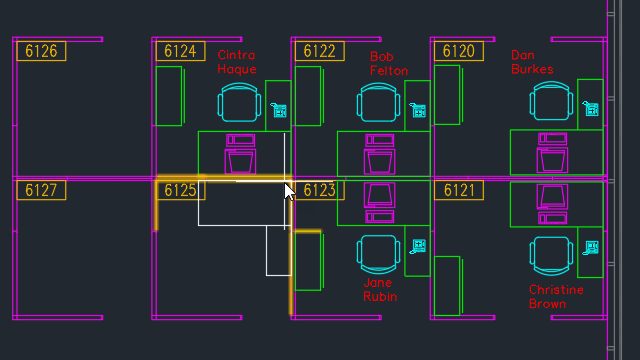

Ας υποθέσουμε ότι σχεδιάζετε την κάτοψη για ένα εταιρικό γραφείο. Ο πελάτης σας καθορίζει τον ίδιο εξοπλισμό γραφείου (π.χ. υπολογιστή, οθόνη, καρέκλα), αλλά κατανέμεται σε εκατοντάδες γραφεία, παρέχοντάς σας τα μπλοκ για να τα συντάξετε στο σχέδιο. Δυστυχώς, έχουν ελαφρώς διαφορετικές ρυθμίσεις. Θα μπορούσατε είτε να τοποθετήσετε και να περιστρέψετε χειροκίνητα κάθε καρέκλα γραφείου ξεχωριστά ανάλογα με τη μοναδική θέση κάθε γραφείου ή μπορείτε να χρησιμοποιήσετε Smart Blocks: Placement, επιτρέποντας στο AutoCAD να κουμπώσει με ακρίβεια την καρέκλα στο σωστό προσανατολισμό πάνω στο γραφείο χρησιμοποιώντας την τοποθέτηση μόνο μιας καρέκλας ως οδηγός. Αυτό σας εξοικονομεί χρόνο πληκτρολόγησης πολλαπλών εντολών για να κάνετε μικρές προσαρμογές, επιτρέποντάς σας να ολοκληρώσετε γρήγορα και αποτελεσματικά τη δουλειά σας.

Έξυπνα μπλοκ: Η τοποθέτηση μαθαίνει αυτόματα πώς τοποθετούνται τα υπάρχοντα μπλοκ στο σχέδιό σας για να συμπεράνει την επόμενη τοποθέτηση του ίδιου. Καθώς εισάγετε ένα μπλοκ, ο αυτοματισμός δίνει προτάσεις τοποθέτησης κοντά σε παρόμοια γεωμετρία με το σημείο που έχετε τοποθετήσει αυτό το μπλοκ στο παρελθόν. Για παράδειγμα, εάν έχετε ήδη τοποθετήσει ένα μπλοκ καρέκλας κοντά στη γωνία ενός τοίχου, κατά την εισαγωγή μιας άλλης παρουσίας του ίδιου μπλοκ καρέκλας, το AutoCAD τοποθετεί αυτόματα την καρέκλα καθώς την μετακινείτε κοντά σε μια παρόμοια γωνία. Καθώς μετακινείτε το μπλοκ, οι τοίχοι επισημαίνονται και η θέση, η περιστροφή και η κλίμακα του μπλοκ καρέκλας προσαρμόζονται ώστε να ταιριάζουν με την άλλη εμφάνιση μπλοκ.

Smart Blocks: Το Placement εισάγει δύο νέες μεταβλητές συστήματος: AUTOPLACEMENT, η οποία ελέγχει εάν εμφανίζονται οι προτάσεις τοποθέτησης καθώς εισάγετε ένα μπλοκ και PLACEMENTSWITCH, που υποδεικνύει εάν οι προτάσεις τοποθέτησης εμφανίζονται από προεπιλογή καθώς εισάγετε ένα μπλοκ.

Smart Blocks: Αντικατάσταση

Εκτός από την ταχύτερη τοποθέτηση μπλοκ στο AutoCAD 2024, μπορείτε επίσης να εξοικονομήσετε χρόνο αντικαθιστώντας υπάρχοντα μπλοκ με τη νέα λειτουργία Smart Blocks: Replacement.

Φανταστείτε αυτό: ενώ εργάζεστε σε ένα σχέδιο, είχατε αρχικά καθορίσει τις πρίζες τοίχου σε ένα ολόκληρο έργο ως την ίδια πρίζα. Ωστόσο, την τελευταία στιγμή, ανακαλύπτεις ότι μια ομάδα πενήντα καταστημάτων σε ένα μεγάλο δωμάτιο χρειάζεται ένα διαφορετικό μοντέλο. Με το Smart Blocks: Replacement, μπορείτε να επιλέξετε μόνο τις πρίζες που θέλετε να αντικαταστήσετε με μια νέα πρίζα και στη συνέχεια να κάνετε γρήγορα αυτήν την αλλαγή χωρίς να επηρεάσετε όλα τα άλλα μπλοκ στο σχέδιο.

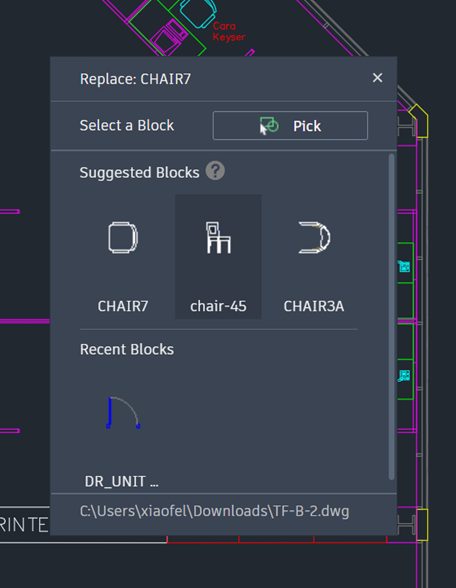

Η νέα παλέτα Αντικατάστασης μπλοκ όχι μόνο θα σας δείξει πρόσφατα χρησιμοποιημένα ή αγαπημένα μπλοκ από τη βιβλιοθήκη μπλοκ, αλλά μπορεί επίσης να αξιοποιήσει τη μηχανική εκμάθηση για να προτείνει εναλλακτικά μπλοκ που μπορεί να θέλετε να χρησιμοποιήσετε με βάση την εμφάνιση και το όνομα του μπλοκ.

“Η αντικατάσταση μπλοκ στο AutoCAD 2024 θα ανταλλάξει το μπλοκ και όλα τα χαρακτηριστικά με ένα κλικ.”
– Brett Graverholt, Συντονιστής Σχεδίων, Ηλεκτρονική Εταιρία Συμβάσεων (ECC)

Όταν αντικαθίστανται οι αναφορές μπλοκ, οι τιμές κλίμακας, περιστροφής και χαρακτηριστικών διατηρούνται από το αρχικό μπλοκ. Η δυνατότητα εισάγει πολλές νέες εντολές, ιδίως BREPLACE , η οποία Αντικαθιστά συγκεκριμένες αναφορές μπλοκ με ένα μπλοκ που επιλέγετε από μια λίστα προτεινόμενων μπλοκ και -BREPLACE, που στη γραμμή εντολών αντικαθιστά καθορισμένες αναφορές μπλοκ με ένα μπλοκ που επιλέγετε από μια λίστα προτεινόμενων μπλοκ μπλοκ.

Για μια πλήρη λίστα νέων εντολών και μεταβλητών συστήματος, ανατρέξτε στη σελίδα δυνατοτήτων στο δίκτυο βοήθειας της Autodesk.

Εξειδικευμένα σύνολα εργαλείων

Κάθε συνδρομή στο AutoCAD 2024 σάς δίνει πρόσβαση σε επτά σύνολα εργαλείων ειδικά για τη βιομηχανία για αρχιτεκτονική, μηχανικό σχεδιασμό, ηλεκτρικά και άλλα. Σε επτά μελέτες, οι πελάτες αύξησαν την παραγωγικότητα κατά 63%* κατά μέσο όρο για εργασίες που ολοκληρώθηκαν χρησιμοποιώντας ένα εξειδικευμένο σύνολο εργαλείων στο AutoCAD.*

Τα σύνολα εργαλείων παρέχουν πληθώρα δυνατοτήτων κατάλληλων για τον ρόλο και τον κλάδο σας, συμπεριλαμβανομένης της πρόσβασης σε βιβλιοθήκες με περισσότερα από 750.000 σύμβολα, εξαρτήματα και στοιχεία λεπτομερειών. Με τα εξειδικευμένα σύνολα εργαλείων, μπορείτε να εξοικονομήσετε πολύτιμο χρόνο, όπως αυτοματοποίηση κατόψεων, τομών, όψεων και άλλων.

Νέες δυνατότητες και βελτιώσεις σετ εργαλείων είναι πλέον διαθέσιμες στο AutoCAD 2024 για να σας βοηθήσουν να εργάζεστε ακόμα πιο αποτελεσματικά, όπως ένας νέος σχηματικός πίνακας συμβόλων στο σύνολο εργαλείων Electrical, η ενσωμάτωση της σημείωσης Mechanical Leader στη ροή εργασιών Markup Assist στη σειρά εργαλείων Mechanical, το νέο AEC3DPRINT εντολή για τα σύνολα εργαλείων Architecture και MEP και πολλά άλλα. Δείτε τις πιο πρόσφατες ενημερώσεις του 2024 στα σύνολα εργαλείων σε αυτήν την ανάρτηση ιστολογίου βαθιάς κατάδυσης.

Ξεκινήστε σήμερα

Ξεκινήστε σήμερα και εξερευνήστε τις νέες δυνατότητες συνδέοντας τον λογαριασμό σας στο Autodesk και κατεβάζοντας την πιο πρόσφατη έκδοση. Εάν δεν είστε ακόμη συνδρομητής, ελέγξτε τις δωρεάν δοκιμές 30 ημερών του AutoCAD 2024, του AutoCAD LT 2024 και του AutoCAD Web.
