Καλησπέρα στην απίστευτη κοινότητα του AutoCAD! Σήμερα, θα εστιάσουμε σε ένα από τα πιο θεμελιώδη, αλλά και πιο ισχυρά, εργαλεία που διαθέτουμε στο οπλοστάσιό μας: το Κείμενο Πολλαπλών Γραμμών, ή όπως το γνωρίζουμε και το αγαπάμε όλοι, το MText.

Πόσες φορές έχετε δει το MText απλώς ως ένα «πλαίσιο κειμένου»; Ένα μέρος για να γράψετε γρήγορα μερικές σημειώσεις, έναν τίτλο ή μια παράγραφο. Πολλοί χρήστες, ειδικά οι παλαιότεροι που μεγάλωσαν με την κλασική εντολή DTEXT (Κείμενο Μονής Γραμμής), συχνά δεν αξιοποιούν την πλήρη δύναμη που κρύβεται κάτω από την επιφάνεια του MText. Η αλήθεια είναι ότι το MText δεν είναι απλώς ένα πλαίσιο κειμένου. Είναι ένας πλήρως λειτουργικός, μικροσκοπικός επεξεργαστής κειμένου, ενσωματωμένος απευθείας μέσα στο περιβάλλον σχεδίασης, γεμάτος με δυνατότητες που μπορούν να μεταμορφώσουν την παραγωγικότητά σας και την ποιότητα των σχεδίων σας.

Σε αυτή την ανάρτηση, θα ξεκινήσουμε με τα απολύτως βασικά για τους νεότερους χρήστες και στη συνέχεια θα βουτήξουμε στα βαθιά, αποκαλύπτοντας προηγμένες τεχνικές και κρυμμένα «διαμάντια» που θα κάνουν ακόμα και τους πιο έμπειρους βετεράνους να πουν: «Μακάρι να το ήξερα αυτό νωρίτερα!». Ετοιμαστείτε να δείτε το MText με εντελώς νέα μάτια.

Τα Θεμέλια: Περισσότερα από Απλές Λέξεις

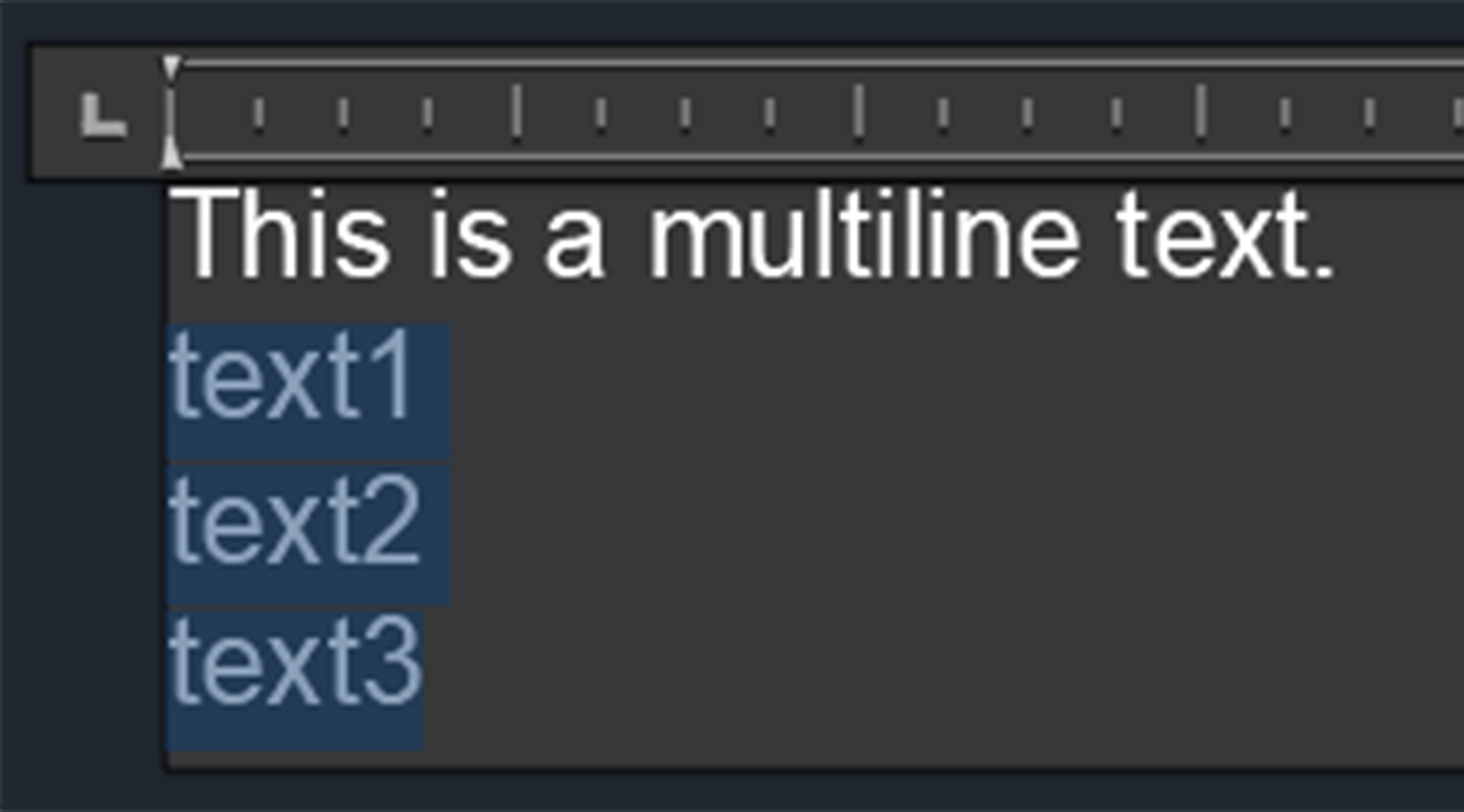

Για αρχή, ας καλύψουμε τα βασικά. Για να δημιουργήσετε ένα αντικείμενο MText, πληκτρολογείτε την εντολή MTEXT (ή το ψευδώνυμο T) και σχεδιάζετε ένα ορθογώνιο πλαίσιο. Αυτό το πλαίσιο ορίζει το πλάτος και την κατεύθυνση της ροής του κειμένου σας.

Μόλις το κάνετε αυτό, συμβαίνει κάτι μαγικό: η Κορδέλα (Ribbon) του AutoCAD μεταμορφώνεται. Εμφανίζεται μια νέα, περιβάλλοντος-εξαρτώμενη καρτέλα με το όνομα «Επεξεργαστής Κειμένου» (Text Editor). Αυτή η καρτέλα είναι το κέντρο ελέγχου σας. Εδώ θα βρείτε όλες τις βασικές επιλογές μορφοποίησης που θα περιμένατε από έναν επεξεργαστή κειμένου:

  • Στυλ και Γραμματοσειρά: Επιλέξτε το Στυλ Κειμένου (Text Style) που έχετε προκαθορίσει ή αλλάξτε τη γραμματοσειρά και το μέγεθος του κειμένου σας επί τόπου.

  • Βασική Μορφοποίηση: Εφαρμόστε έντονη γραφή (Bold), πλάγια γραφή (Italic), <u>υπογράμμιση (Underline)</u>, ακόμη και διαγράμμιση (Strikethrough).

  • Στοίχιση: Ευθυγραμμίστε το κείμενό σας (αριστερά, κέντρο, δεξιά, πλήρης στοίχιση) τόσο οριζόντια όσο και κάθετα μέσα στο πλαίσιο.

Αυτά είναι τα βασικά που οι περισσότεροι γνωρίζουν. Αλλά το ταξίδι μας μόλις αρχίζει.

Πέρα από τα Βασικά: Ενδιάμεσες Τεχνικές για Επαγγελματικά Αποτελέσματα

Εδώ είναι που το MText αρχίζει να δείχνει την πραγματική του δύναμη.

1. Στήλες (Columns): Βάλτε Τάξη στις Μεγάλες Παραγράφους
Έχετε ποτέ προσπαθήσει να τοποθετήσετε έναν μακρύ κατάλογο με «Γενικές Σημειώσεις» σε ένα σχέδιο; Αν το βάλετε σε ένα στενό και μακρύ πλαίσιο MText, η ανάγνωσή του γίνεται κουραστική. Εδώ έρχονται οι Στήλες. Το MText σας επιτρέπει να χωρίσετε αυτόματα το κείμενό σας σε πολλαπλές στήλες, ακριβώς όπως σε ένα περιοδικό.

  • Δυναμικές Στήλες (Dynamic Columns): Αυτή είναι η προεπιλεγμένη και πιο ισχυρή επιλογή. Ορίζετε το πλάτος κάθε στήλης και το διάκενο μεταξύ τους, και το MText προσαρμόζει αυτόματα τον αριθμό των στηλών ανάλογα με το ύψος του πλαισίου. Μεγαλώνετε το πλαίσιο; Προστίθενται στήλες. Το μικραίνετε; Αφαιρούνται.

  • Στατικές Στήλες (Static Columns): Εδώ, εσείς ορίζετε έναν συγκεκριμένο αριθμό στηλών (π.χ., 3) και το AutoCAD κατανέμει το κείμενο σε αυτές.

2. Πεδία (Fields): Το Κλειδί για Έξυπνα, Δυναμικά Σχέδια
Τα Πεδία είναι ίσως η πιο υποτιμημένη και πανίσχυρη λειτουργία του MText. Ένα Πεδίο είναι ένα «έξυπνο» κείμενο που ενημερώνεται αυτόματα όταν αλλάζει η πληροφορία με την οποία είναι συνδεδεμένο. Οι δυνατότητες είναι ατελείωτες:

  • Ημερομηνία και Ώρα Εκτύπωσης: Εισάγετε ένα πεδίο Date στο υπόμνημά σας. Κάθε φορά που εκτυπώνετε το σχέδιο, η ημερομηνία ενημερώνεται αυτόματα. Δεν θα παραδώσετε ποτέ ξανά σχέδιο με λάθος ημερομηνία.

  • Όνομα Αρχείου ή Διαδρομή: Εισάγετε το πεδίο FileName σε μια γωνία του σχεδίου. Έτσι, όταν κοιτάτε ένα εκτυπωμένο χαρτί, ξέρετε αμέσως ποιο αρχείο .dwg αντιστοιχεί σε αυτό.

  • Εμβαδόν Αντικειμένου (Το Μαγικό Κόλπο): Σχεδιάστε μια κλειστή πολυγραμμή (polyline) γύρω από ένα δωμάτιο. Δημιουργήστε ένα MText μέσα στο δωμάτιο. Εισάγετε ένα πεδίο, επιλέξτε “Object”, επιλέξτε την πολυγραμμή και στη συνέχεια την ιδιότητα “Area”. Το MText θα εμφανίσει το εμβαδόν του δωματίου. Το καλύτερο; Αν αλλάξετε το σχήμα του δωματίου (κάνοντας stretch την πολυγραμμή), απλώς εκτελέστε την εντολή REGEN και το εμβαδόν στο MText θα ενημερωθεί αυτόματα!

3. Κουκκίδες και Αρίθμηση (Bullets and Numbering):
Ξεχάστε τη χειροκίνητη πληκτρολόγηση αριθμών και την προσπάθεια να τους στοιχίσετε. Το MText έχει ενσωματωμένη λειτουργία για τη δημιουργία λιστών με κουκκίδες ή αυτόματη αρίθμηση. Είναι γρήγορο, εύκολο και εξασφαλίζει τέλεια στοίχιση κάθε φορά.

Προχωρημένες Τεχνικές: Τα Μυστικά των Power Users

Είστε έτοιμοι να ανεβείτε επίπεδο;

1. Κλάσματα και Ανοχές (Stacking):
Σε μηχανολογικά ή αρχιτεκτονικά σχέδια, συχνά χρειαζόμαστε κλάσματα (π.χ., 1/2″) ή ανοχές. Το MText το κάνει αυτό πανεύκολο.

  • Για ένα οριζόντιο κλάσμα, πληκτρολογήστε 1/2 και πατήστε το πλήκτρο διαστήματος.

  • Για ένα διαγώνιο κλάσμα, πληκτρολογήστε 1#2 και πατήστε το πλήκτρο διαστήματος.

  • Για μια ανοχή πάνω-κάτω, πληκτρολογήστε 10^ και πατήστε το πλήκτρο διαστήματος.
    Μπορείτε επίσης να επιλέξετε το κείμενο και να κάνετε κλικ στο κουμπί “Stack” στην Κορδέλα για περισσότερες επιλογές.

2. Μάσκα Φόντου (Background Mask): Κάντε το Κείμενό σας να Ξεχωρίζει
Έχετε ποτέ τοποθετήσει κείμενο πάνω από ένα πυκνό hatch ή πολύπλοκες γραμμές, με αποτέλεσμα να μην είναι ευανάγνωστο; Η Μάσκα Φόντου είναι η λύση. Με δεξί κλικ μέσα στον επεξεργαστή MText και επιλέγοντας “Background Mask”, μπορείτε να δημιουργήσετε ένα αδιαφανές πλαίσιο γύρω από το κείμενό σας, το οποίο “κρύβει” ό,τι βρίσκεται από κάτω. Μπορείτε να ορίσετε το χρώμα της μάσκας (συνήθως το ίδιο με το φόντο του σχεδίου) και το περιθώριο γύρω από το κείμενο. Είναι μια απόλυτα καθαρή και επαγγελματική λύση, που κάνει την εφιαλτική εντολή WIPEOUT να μοιάζει με αρχαίο λείψανο.

3. Το Κρυφό Αριθμομηχανάκι:
Ναι, καλά διαβάσατε. Ο επεξεργαστής MText έχει ένα κρυφό αριθμομηχανάκι. Ας πούμε ότι θέλετε να υπολογίσετε το γινόμενο 12.5 x 4.75. Απλώς πληκτρολογήστε 12.5*4.75 μέσα στο MText, επιλέξτε το, κάντε δεξί κλικ και… περιμένετε. Δεν υπάρχει επιλογή. Ωστόσο, υπάρχει ένα κρυφό κόλπο! Πληκτρολογήστε (12.5*4.75), επιλέξτε ολόκληρη την έκφραση μαζί με τις παρενθέσεις, κάντε δεξί κλικ και επιλέξτε “Calculate Text”. Δυστυχώς, αυτή η λειτουργία δεν είναι πλέον άμεσα διαθέσιμη με δεξί κλικ στις νεότερες εκδόσεις, αλλά η αρχή παραμένει σημαντική για τον τρόπο που το AutoCAD χειρίζεται δεδομένα. Η πιο αξιόπιστη μέθοδος είναι η χρήση των Πεδίων με Formules, που είναι ακόμα πιο ισχυρή.

4. Εισαγωγή Κειμένου:
Γιατί να ξαναγράφετε τις μακροσκελείς τεχνικές προδιαγραφές; Μπορείτε απλώς να κάνετε δεξί κλικ μέσα στο MText και να επιλέξετε “Import Text…”, επιτρέποντάς σας να εισάγετε απευθείας το περιεχόμενο ενός αρχείου .txt ή .rtf.

Συμπέρασμα: Αξιοποιήστε την Πλήρη Δύναμη

Το MText είναι πολύ περισσότερο από αυτό που φαίνεται στην επιφάνεια. Είναι ένα βαθύ και ευέλικτο εργαλείο, σχεδιασμένο για να σας εξοικονομεί χρόνο, να βελτιώνει την αναγνωσιμότητα των σχεδίων σας και να προσδίδει ένα επίπεδο επαγγελματισμού και αυτοματισμού που πολλοί δεν γνωρίζουν ότι είναι εφικτό.

Η συμβουλή μας; Την επόμενη φορά που θα δημιουργήσετε ένα MText, μην βιαστείτε. Αφιερώστε λίγα λεπτά για να εξερευνήσετε την καρτέλα «Επεξεργαστής Κειμένου». Δοκιμάστε τις Στήλες. Πειραματιστείτε με τα Πεδία. Εφαρμόστε μια Μάσκα Φόντου. Κάθε μικρή λειτουργία που μαθαίνετε είναι ένα ακόμα βέλος στη φαρέτρα σας, ένα ακόμα βήμα προς την απόλυτη κυριαρχία του AutoCAD.
