Civil – Revit Workflow mit IFC 4.3

Όπως αναφέρθηκε ήδη, το IFC 4.3 που αναπτύχθηκε από το buildingSMART αντιπροσωπεύει ένα σημαντικό βήμα για τον τομέα των υποδομών.

Η Autodesk όχι μόνο συμμετείχε στην ανάπτυξη του σχήματος μαζί με άλλους ειδικούς του κλάδου, αλλά ήδη εργάζεται για την εφαρμογή στα βασικά προϊόντα. Το IFC 4.3 είναι επί του παρόντος διαθέσιμο ή προγραμματίζεται στα ακόλουθα προϊόντα:

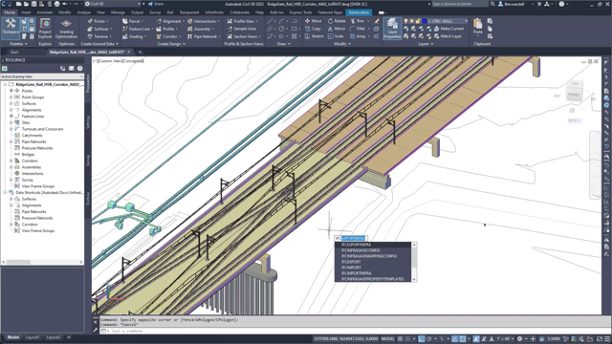

Στο Civil 3D, μετά την εγκατάσταση της επέκτασης (μέσω της εφαρμογής Autodesk Desktop ή στο manager.autodesk.com), μπορείτε να αποκτήσετε πρόσβαση στις αντίστοιχες εντολές από τη γραμμή εισόδου – θα ακολουθήσουν όλες οι εντολές IFCINFRA* ένα:

Εκτός από τα στερεά, τις τρισδιάστατες πολυγραμμές, τα σημεία και τα μπλοκ, η νέα διεπαφή υποστηρίζει επίσης την εξαγωγή σημείων έρευνας, δεδομένων διαδρομής, άκρων στοιχείων, σώματα προφίλ (+ στερεά σώματα των σωμάτων προφίλ), DTM και άλλα τριγωνικά πλέγματα, πολυεπίπεδα σώματα , δίκτυα αγωγών αποχέτευσης και πίεσης.

Υποστηριζόμενες εκδόσεις IFC:

• Εισαγωγή IFC 2×3, 4.1, 4.2 και 4.3
• Εξαγωγή Προβολής αναφοράς IFC 4 και IFC 4.3

Οι ακόλουθες εντολές είναι διαθέσιμες σε εσάς:

IFCInfraSaveConfig: σώζει το IfcInfraConfiguration.json στον φάκελο του τρέχοντος σχεδίου, στον οποίο μπορείτε να χρησιμοποιήσετε απλές πληροφορίες αληθές/λάθος για να ελέγξετε ποια στοιχεία θα εξαχθούν και να συμπληρώσετε ορισμένα χαρακτηριστικά IFC (συγγραφέας, εγκατάσταση). Οι τροποποιημένες ρυθμίσεις λαμβάνονται αυτόματα υπόψη στην επόμενη εξαγωγή, υπό την προϋπόθεση ότι βρίσκονται στον ίδιο φάκελο με το σχέδιο.

IFCInfraSaveMappingConfig: σώζει το IfcInfraExportMapping.json στον φάκελο του τρέχοντος σχεδίου. Αυτό το αρχείο περιέχει τους κανόνες αντιστοίχισης μεταξύ αντικειμένων Civil 3D / AutoCAD και κλάσεων και τύπων IFC και μπορεί να τροποποιηθεί εάν είναι απαραίτητο.

IFCInfraSavePropertyTemplates: σώζει το IfcInfraConfiguration.json και ένα αρχείο CSV στον φάκελο του τρέχοντος σχεδίου. Αυτά τα αρχεία μπορούν να χρησιμοποιηθούν για τον προσδιορισμό των συνόλων ιδιοτήτων IFC που εξάγονται. Εάν δεν υπάρχουν αρχεία αντιστοίχισης, εξάγονται όλες οι ιδιότητες.

IFCInfraSetProjectBasePoint: επιτρέπει τον ορισμό ενός τοπικού σημείου βάσης έργου, το οποίο είναι σημαντικό για την ανταλλαγή με άλλα συστήματα που δεν βασίζονται σε GIS. Το IFC 4 είναι σε θέση να εξάγει τόσο το βασικό σημείο του έργου όσο και το χρησιμοποιούμενο σύστημα συντεταγμένων GIS, εκσυγχρονίζοντας τις ροές εργασίας BIM-GIS.

IFCInfraExport: Εξάγει το τρέχον έργο συμπεριλαμβανομένων όλων των ορατών στοιχείων

IFCInfraExportSelected: Εξάγει μόνο τα επί του παρόντος ορατά στοιχεία

IFCInfraImport: Εισάγει ένα αρχείο IFC με τις νέες διεπαφές

Για περισσότερες πληροφορίες, ανατρέξτε στην επίσημη Βοήθεια Civil 3D.

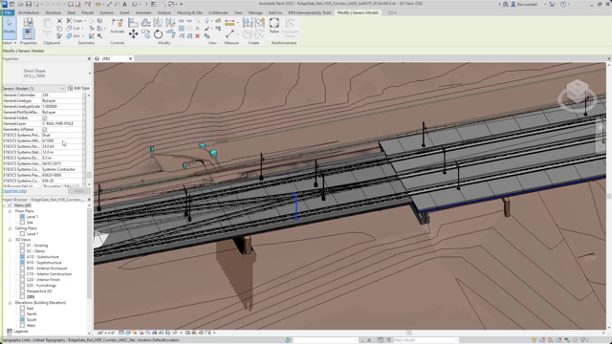

Ένα αρχείο IFC 4.3 μπορεί να χρησιμοποιηθεί στο Revit 2023.1.1. να αναφέρεται. Τα ακόλουθα στοιχεία εισάγονται στο Revit ως DirectShapes, συμπεριλαμβανομένων όλων των εξαγόμενων μεταδεδομένων: επιφάνειες, γέφυρες, δίκτυα σωλήνων αποχέτευσης και πίεσης, σώματα προφίλ, στερεά και μπλοκ AutoCAD.

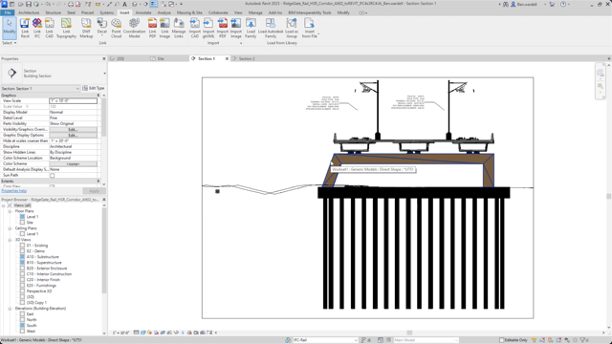

Στην περαιτέρω ροή εργασίας, μπορείτε να χρησιμοποιήσετε το μοντέλο αναφοράς για την παραγωγή σχεδίου και να του παρέχετε έξυπνη επισήμανση που ανακτά αυτόματα τις πληροφορίες από το IFC:

Στο παρακάτω βίντεο μπορείτε να δείτε την πλήρη ροή εργασιών:
