Behind the Scenes with Mike Turner: Digital Shadow Plots

Στο επεισόδιο 02 της δεύτερης σειράς του, ο Senior Designer Mike Turner μας καθοδήγησε στο πώς λειτουργεί με μεγάλα σύνολα δεδομένων στο VRED.

Εδώ στο επεισόδιο 03, ο Mike εστιάζει στην επιχείρηση ανάπτυξης σκιωδών πλοκών εντός του VRED. Τα σκιερά διαγράμματα είναι το κλειδί για τις αξιολογήσεις της οπτικής γωνίας ISO, επειδή τα καλά χαρακτηριστικά ορατότητας παρέχουν ασφαλέστερα προϊόντα. Και πιο ασφαλή προϊόντα; Πιο εύκολο στη χρήση με λιγότερο άγχος και κούραση χειριστή.

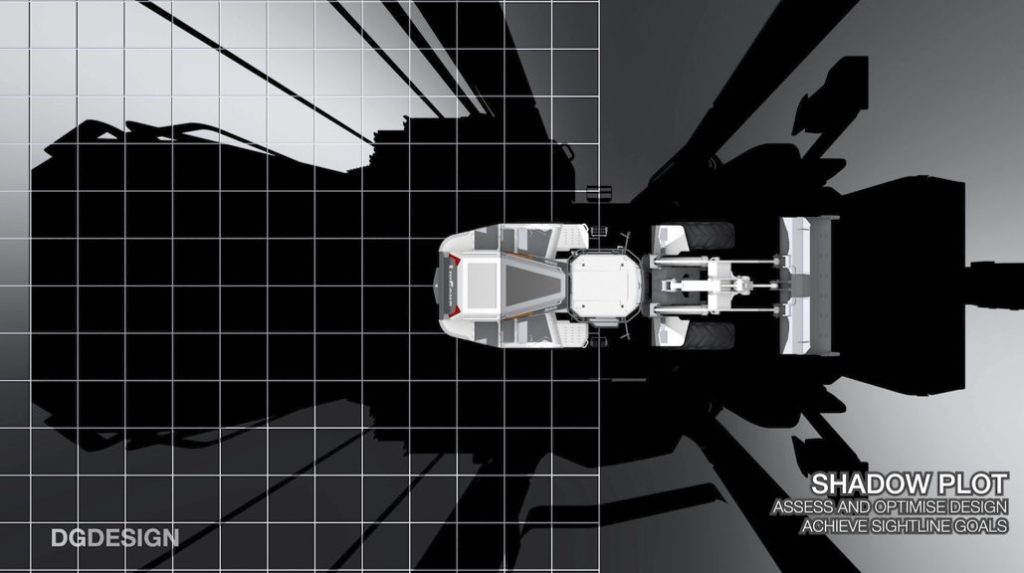

Στην πραγματική ζωή, τα σκιώδη διαγράμματα χρησιμοποιούνται για αξιολογήσεις ISO ως μέθοδος διασφάλισης της συμμόρφωσης της καμπίνας. Είναι επίσης ένα εργαλείο μάρκετινγκ που προσφέρει μια οπτική ένδειξη των χαρακτηριστικών ορατότητας στους αγοραστές. Η φυσική μέθοδος δοκιμής είναι μια ευθυγραμμισμένη διάταξη συστοιχίας εντός της καμπίνας και οι περιοχές σκιάς σχεδιάζονται στο δάπεδο μιας επίπεδης περιοχής.

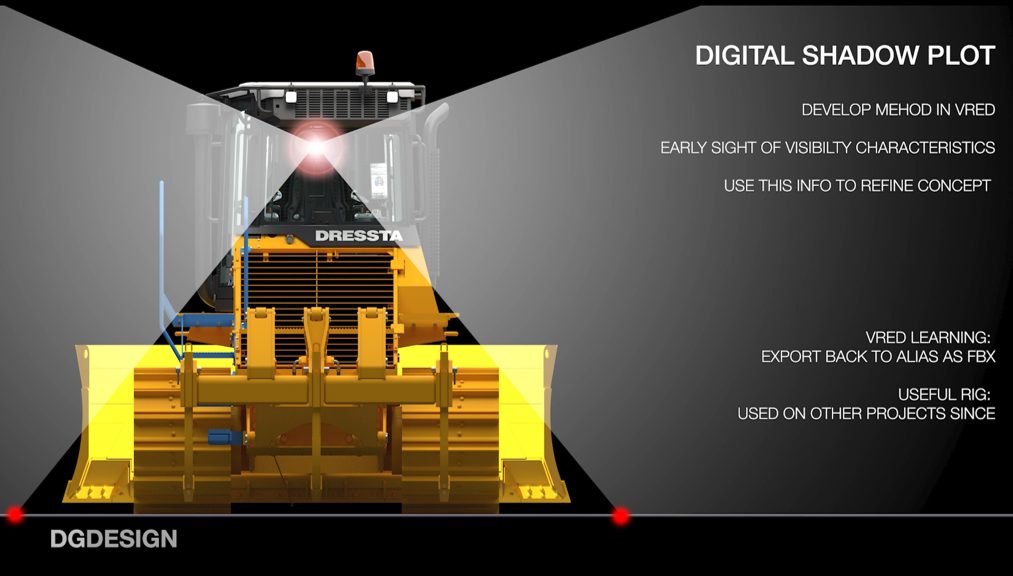

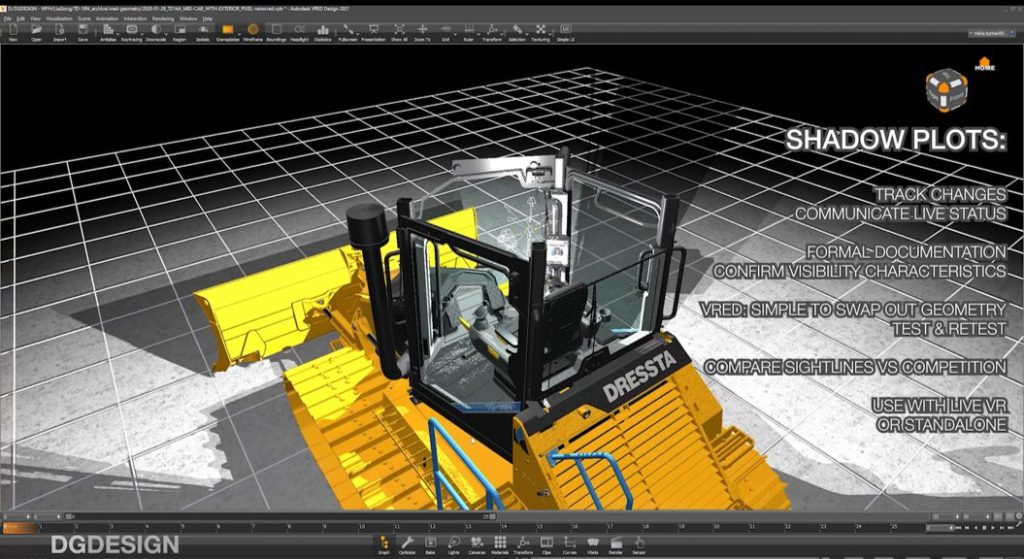

Ο Mike ήταν περίεργος για το πώς θα μπορούσε να λειτουργήσει αυτό στο VRED, έτσι σκόπευε να βρει πώς να επαναλάβει αυτήν τη μέθοδο δοκιμής. Τα ψηφιακά σκιερά σχέδια θα επέτρεπαν την έγκαιρη αναγνώριση των χαρακτηριστικών της οπτικής γραμμής και θα επέτρεπαν στους σχεδιαστές να προσαρμόσουν το αμάξωμα της καμπίνας όπου είναι δυνατόν, περνώντας από σταδιακή βελτίωση. Και σε αυτό το έργο, η DGDesign το χρησιμοποίησε επίσης για να βελτιστοποιήσει το επίπεδο ανακάτεμα των αρχικών εσωτερικών γεωμετριών.

Τα κυριότερα σημεία

0:54 Ο Mike μας δίνει το πλαίσιο πίσω από τα σκιώδη σχέδια και τις οπτικές γραμμές του χειριστή

2:13 – Πώς να αναπαράγετε τις ψηφιακές δοκιμές στο VRED: βελτιστοποιήστε το στρώμα τυχαίας αναπαραγωγής των αρχικών εσωτερικών γεωμετριών στο VRED και, στη συνέχεια, εξάγετε το ξανά στο Alias ​​ως FBX.

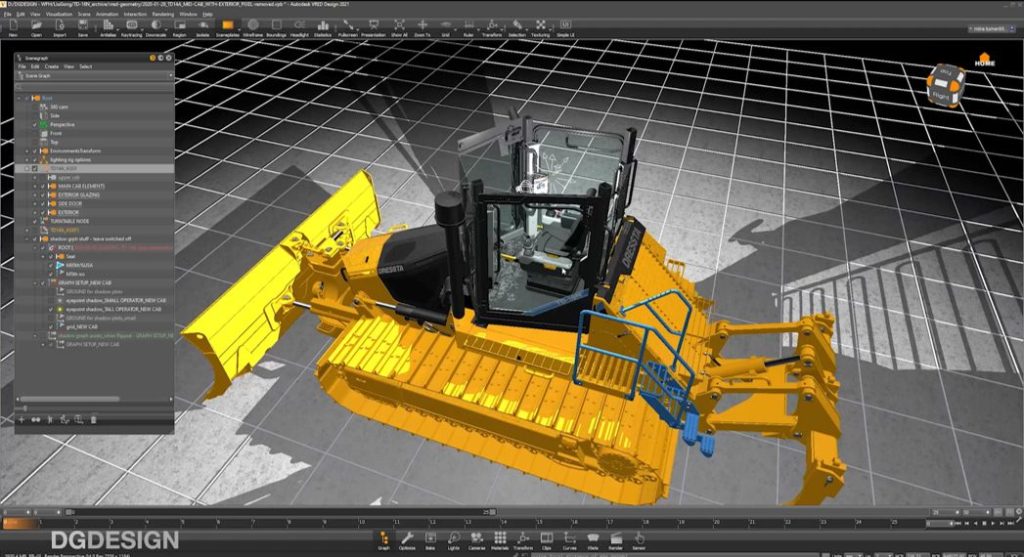

2:57 – Η απενεργοποίηση των επιφανειών CAB δείχνει την εξέδρα και το πλέγμα που χρησιμοποιείται για τη μέτρηση των οπτικών γραμμών.

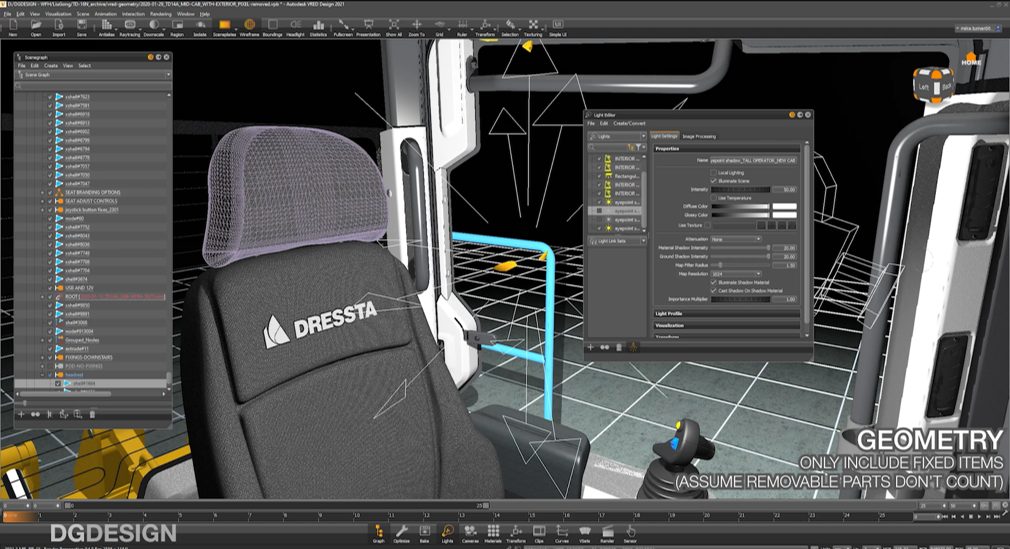

4:58 – Η δοκιμή απαιτεί μόνο σταθερά στοιχεία στη γεωμετρία.

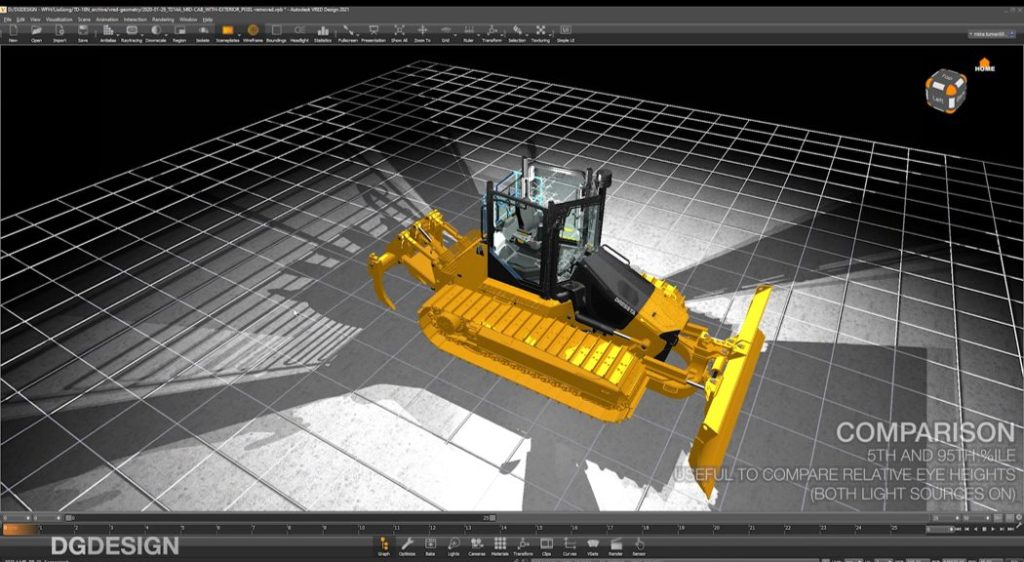

6:07 – Η εναλλαγή μεταξύ δύο σετ σημείων ματιού του χειριστή σάς επιτρέπει να αξιολογείτε τις οπτικές γραμμές που είναι διαθέσιμες σε διαφορετικά ύψη.

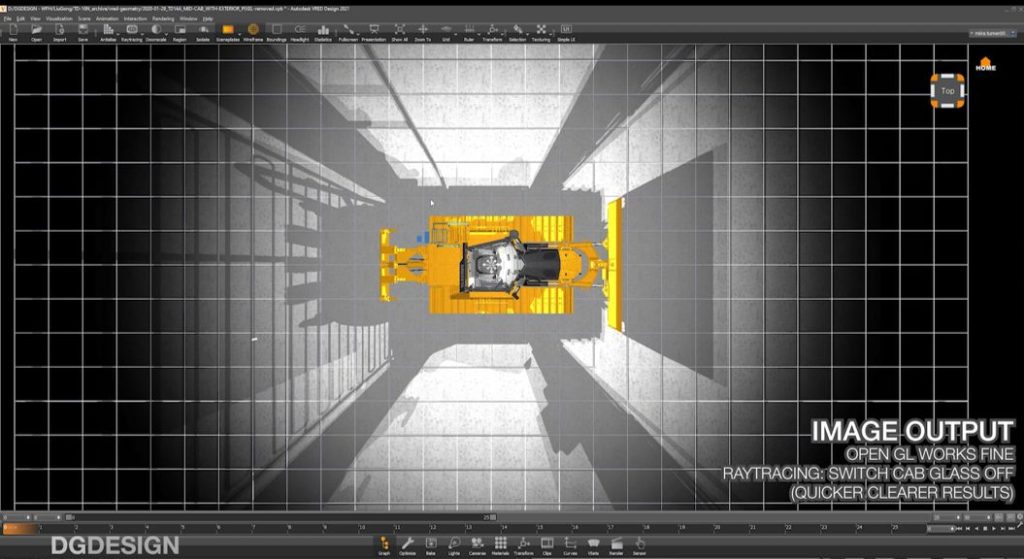

6:40 – Παραγωγή εξόδων εικόνας

Για να ακούσετε τον Mike να μιλάει για τη διαδικασία του Digital Shadow Plots, δείτε το βίντεο:
