Αυτοματισμός Δομικών Αναλυτικών Μοντέλων – Revit

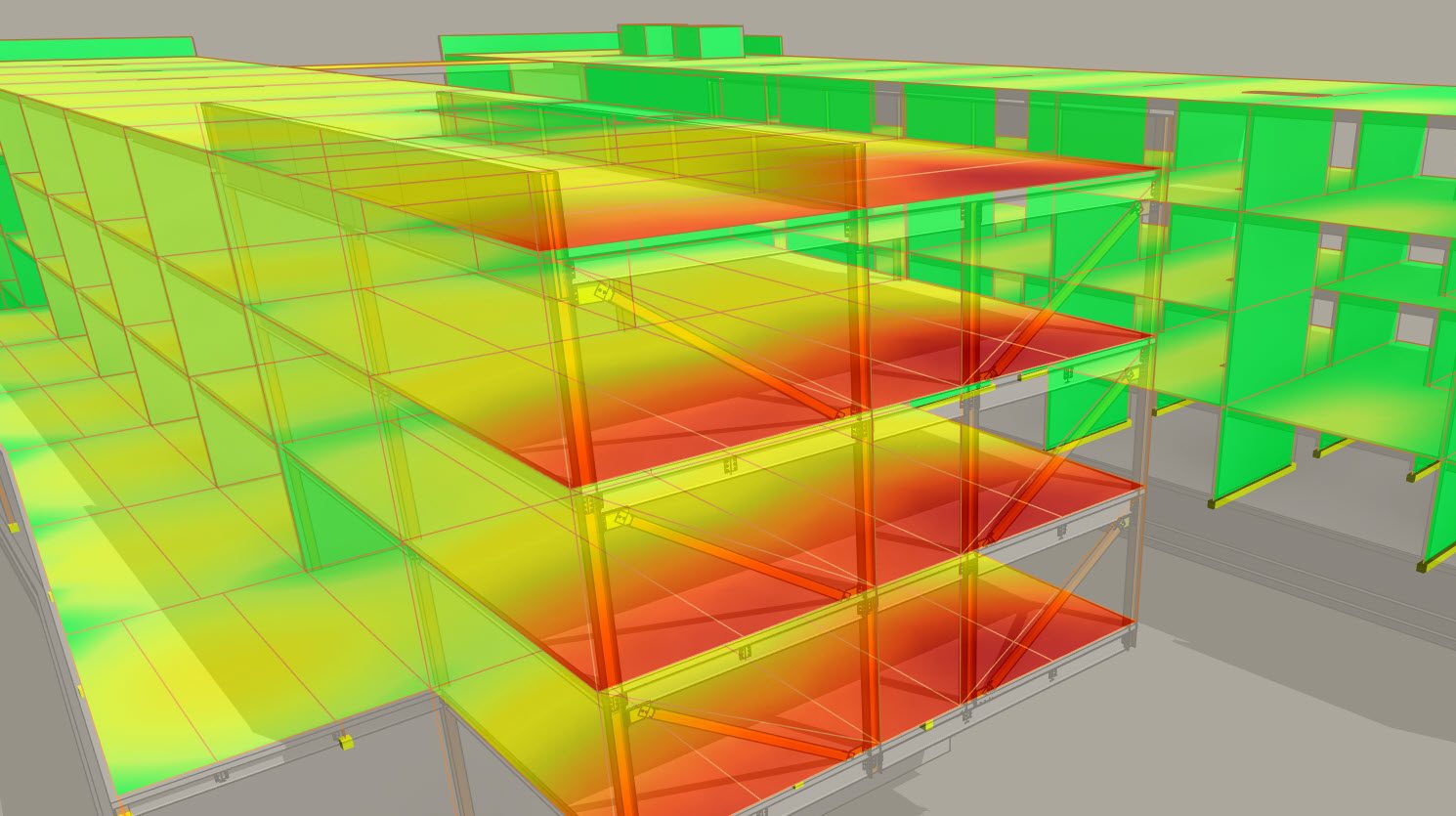

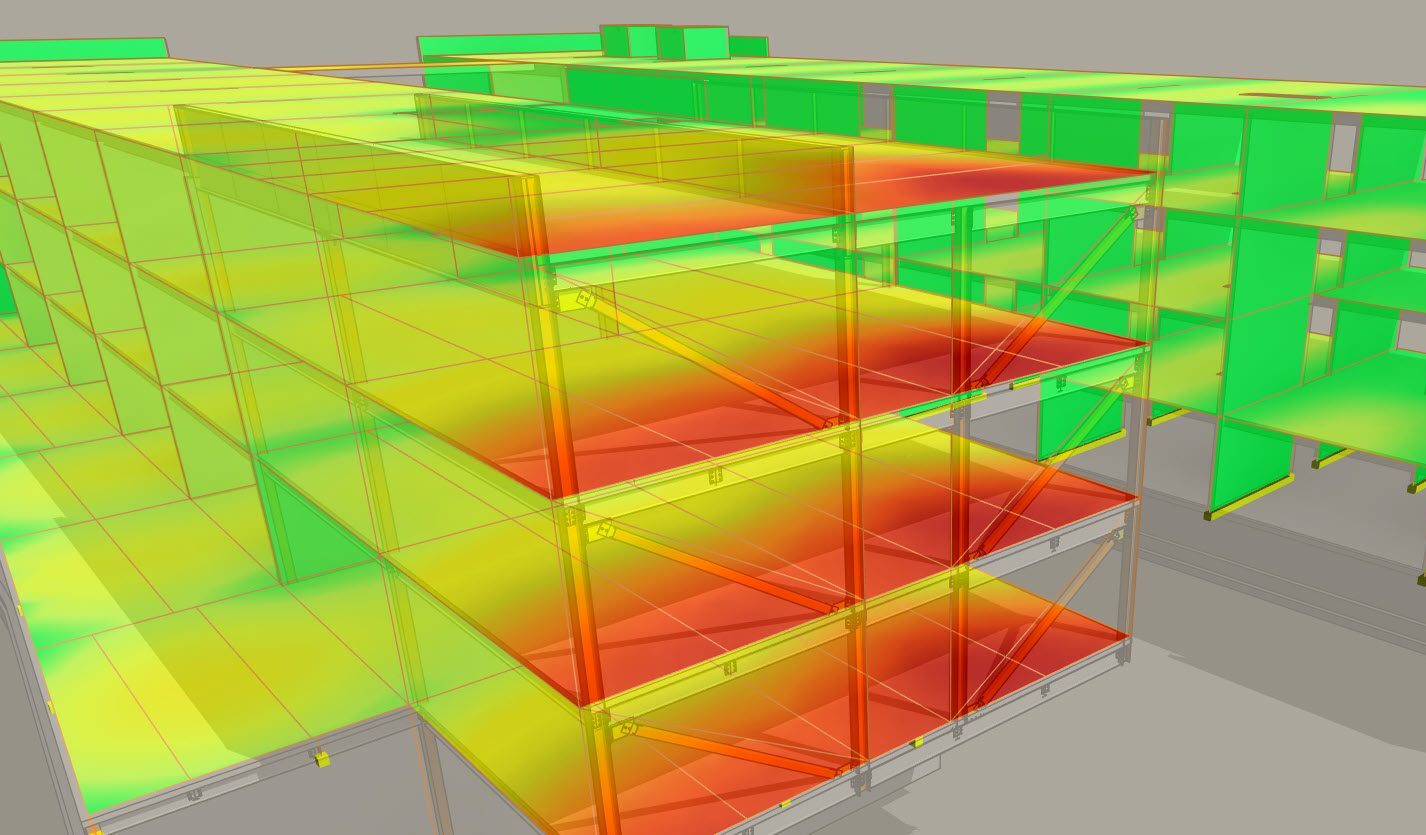

Νέο δομικό αναλυτικό μοντέλο στο Revit

Καθώς όλο και περισσότεροι δομικοί μηχανικοί υιοθετούν τις ροές εργασιών του Building Information Modeling (BIM), η ζήτηση για αναλυτική συνεργασία στο BIM αυξάνεται.

Η ανάπτυξη ενός δομικού αναλυτικού μοντέλου είναι ένα ουσιαστικό βήμα στη διαδικασία BIM ενός δομικού μηχανικού. Αυτό το μοντέλο χρησιμοποιείται συχνά σε συνεργατικές ροές εργασίας μεταξύ ομάδων μηχανικών.

Εδώ και πολλά χρόνια, η Autodesk Revit προσφέρει δυνατότητες για δομική αναλυτική μοντελοποίηση. Αλλά αυτά τα χαρακτηριστικά δεν παρείχαν στους δομικούς μηχανικούς αρκετή ευελιξία και έλεγχο στη διαδικασία μοντελοποίησης, ειδικά για μη τυποποιημένες και πολύπλοκες κατασκευές.

Για παράδειγμα, ένας μηχανικός μπορεί να θέλει να τροποποιήσει τη θέση ενός φυσικού μοντέλου εύκολα χωρίς να αλλάξει τη γεωμετρία και τη θέση του σχετικού αναλυτικού μοντέλου — αλλά αυτά συνδέονταν άμεσα στο παρελθόν.

Ταυτόχρονα, γνωρίζουμε ότι οι μηχανικοί θέλουν να διασφαλίσουν ότι τα φυσικά και αναλυτικά τους μοντέλα παραμένουν καλά συντονισμένα σε όλη τη διαδικασία σχεδιασμού.

Για το σκοπό αυτό, το Revit 2023 εισήγαγε μια εντελώς νέα προσέγγιση στη δομική αναλυτική μοντελοποίηση. Η ροή εργασίας έχει επανασχεδιαστεί πλήρως για να βοηθήσει τους μηχανικούς να χρησιμοποιήσουν το Revit για να συντονίσουν τα δομικά φυσικά και αναλυτικά μοντέλα και να οδηγήσουν ροές εργασιών ανάλυσης με επίκεντρο το BIM.

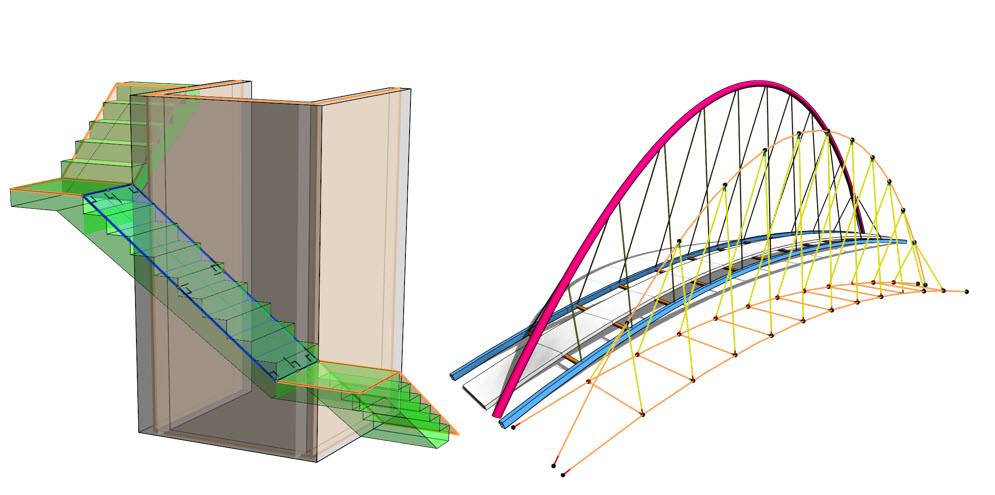

Όπως και πριν, μπορείτε να αξιοποιήσετε την υπάρχουσα φυσική γεωμετρία σε 2D και 3D προβολές ως πλαίσιο για το αναλυτικό μοντέλο. Το αναλυτικό μοντέλο παραμένει συνδεδεμένο με τη φυσική γεωμετρία, αλλά είναι πλέον ανεξάρτητο, παρέχοντάς σας τα πλεονεκτήματα της ταχύτητας και της ακρίβειας στη δημιουργία μοντέλων ενώ παράλληλα προστατεύει το αναλυτικό μοντέλο από απροσδόκητες αλλαγές. Αυτή η νέα προσέγγιση στη δομική αναλυτική μοντελοποίηση σάς δίνει τη δυνατότητα να δημιουργήσετε αναπαραστάσεις για κάθε τύπο κατασκευής – κτίρια, πλαίσια, περίπτερα, γέφυρες, σκάλες και άλλα. Μπορείτε να δημιουργήσετε συνεπή αναλυτικά μοντέλα που ευθυγραμμίζονται με την προτιμώμενη μηχανολογική προσέγγιση.

Αυτοματισμός Δομικών Αναλυτικών Μοντέλων

Μπορεί να σκέφτεστε, “Περιμένετε ένα λεπτό… αυτό σημαίνει ότι θα πρέπει να κάνω διπλάσια δουλειά (δημιουργώντας ξεχωριστά φυσικά και αναλυτικά μοντέλα);”

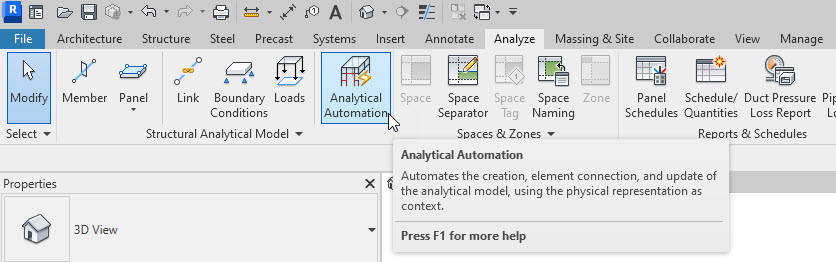

Καθόλου! Αυτή η νέα προσέγγιση αναλυτικής μοντελοποίησης εισήχθη μαζί με τις βασισμένες σε κανόνες χαρακτηριστικά Δομικού Αναλυτικού Μοντέλου Αυτοματισμού για την αυτοματοποίηση ορισμένων διαδικασιών. Αυτή η νέα λύση διασφαλίζει ότι τα μοντέλα που δημιουργούνται αυτόματα παραμένουν συνεπή και συνδεδεμένα, εξαλείφοντας την ανάγκη για κουραστικές διορθώσεις και εκ νέου επεξεργασία.

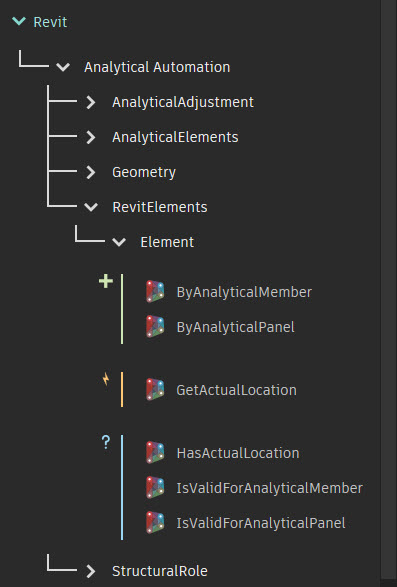

Το Dynamo for Revit περιέχει μια συλλογή αποκλειστικών κόμβων για δομικό αυτοματισμό

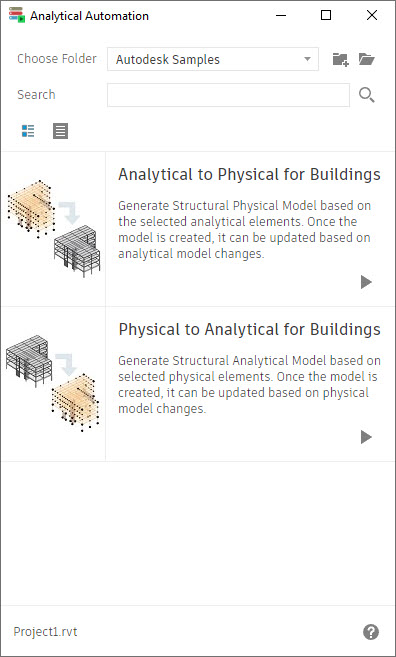

Προς το παρόν, δύο κύριες ροές εργασίας υποστηρίζονται με αποκλειστικά out-of-the-box σενάρια Dynamo:

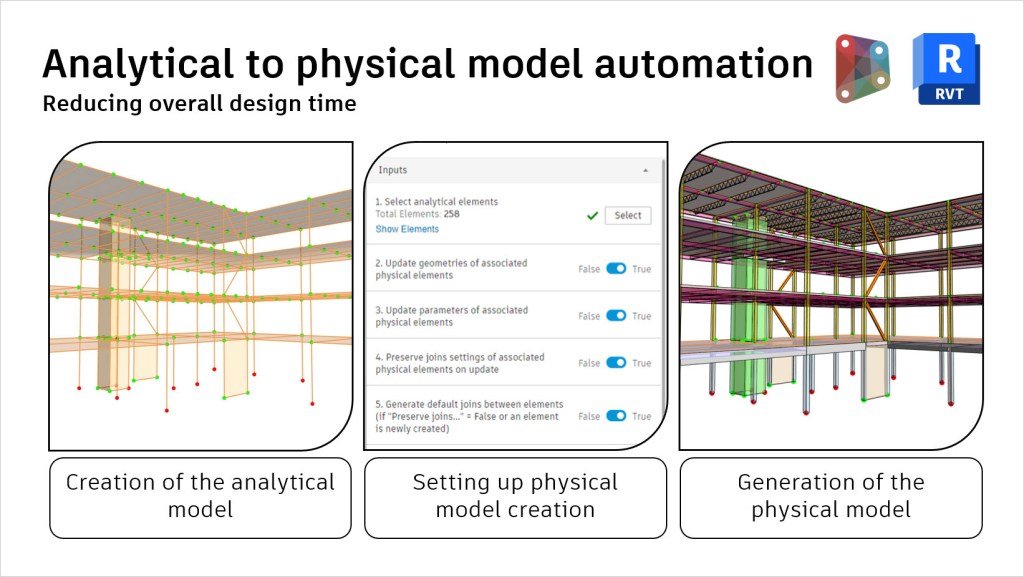

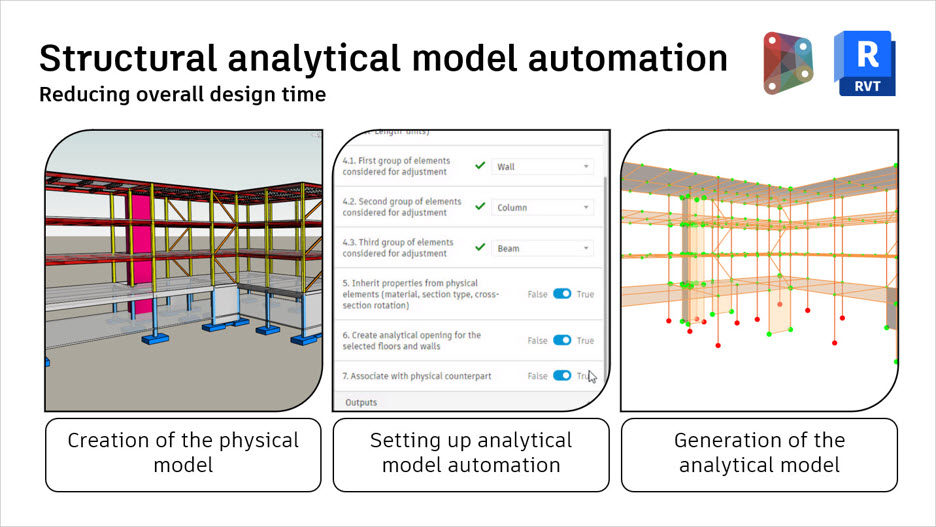

• Φυσικός σε αναλυτικός αυτοματισμός – Αυτό το σενάριο αυτοματοποιεί τη δημιουργία αναλυτικών στοιχείων και ενημερώνει το αναλυτικό μοντέλο χρησιμοποιώντας το φυσικό μοντέλο ως πλαίσιο.
• Analytical to Physical Automation – Αυτό το σενάριο εκτελεί την αντίθετη ενέργεια. το σενάριο αυτοματοποιεί τη δημιουργία φυσικών στοιχείων και ενημερώνει το φυσικό μοντέλο χρησιμοποιώντας το αναλυτικό μοντέλο ως πλαίσιο.

Φυσικός έως Αναλυτικός Αυτοματισμός

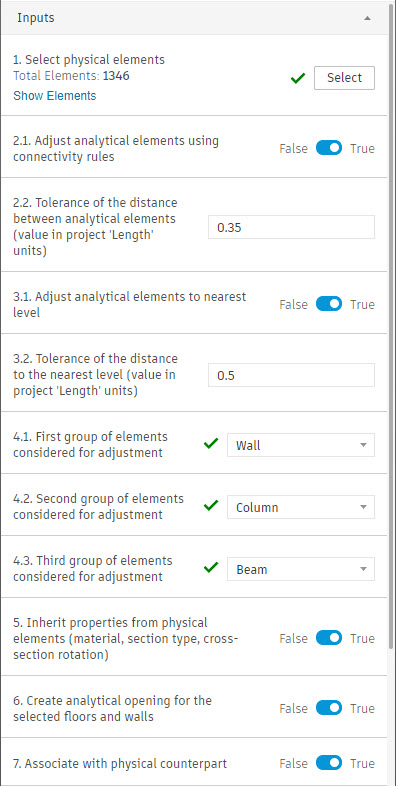

Η δέσμη ενεργειών Physical to Analytical Automation Dynamo προσφέρει πολλές επιλογές για προσαρμογή, συμπεριλαμβανομένης της ιεράρχησης αναλυτικών προσαρμογών ανά κατηγορία δομής και των ανοχών συνδεσιμότητας.

Μπορείτε να ορίσετε μια πρώτη, δεύτερη και τρίτη ιεραρχία στοιχείων προτεραιότητας. Αυτό είναι χρήσιμο, για παράδειγμα, όταν δίνετε προτεραιότητα στις θέσεις των στηλών έναντι των θέσεων δοκών. Τα στοιχεία πρώτης προτεραιότητας είναι τα κύρια στοιχεία, που σημαίνει ότι τα στοιχεία δεύτερης και τρίτης προτεραιότητας θα κουμπώσουν σε αυτά. Ομοίως, τα στοιχεία τρίτης προτεραιότητας θα κουμπώσουν στα στοιχεία πρώτης και δεύτερης προτεραιότητας.

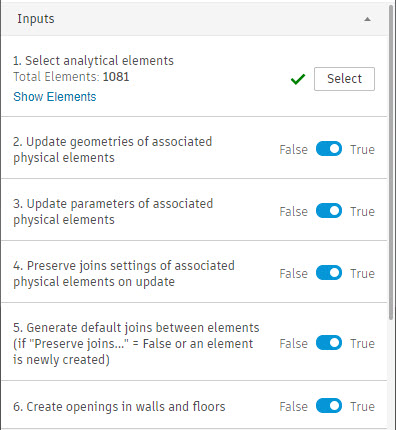

Μπορείτε να καθορίσετε μια ανοχή για την απόσταση μεταξύ των αναλυτικών στοιχείων. Αυτή η δυνατότητα σάς επιτρέπει επίσης να δημιουργείτε συσχετίσεις μεταξύ των πρόσφατα δημιουργηθέντων αναλυτικών στοιχείων και των φυσικών ομολόγων. Μπορείτε επίσης να επιλέξετε τα αναλυτικά στοιχεία να κληρονομούν τις ιδιότητές τους από συσχετισμένα φυσικά στοιχεία, όπως υλικό, τύπος διατομής και περιστροφή διατομής. Μπορείτε να καθορίσετε εάν πρέπει να δημιουργηθούν αναλυτικά ανοίγματα για επιλεγμένα δάπεδα και τοίχους.

Τέλος, μόλις δημιουργηθεί το αναλυτικό μοντέλο, μπορεί να ενημερωθεί εύκολα με βάση τις αλλαγές στο φυσικό μοντέλο.

Αυτή η αυτοματοποιημένη διαδικασία βελτιώνει σημαντικά τη δημιουργία αναλυτικών μοντέλων που σχετίζονται με το φυσικό μοντέλο και είναι έτοιμα για ανάλυση.

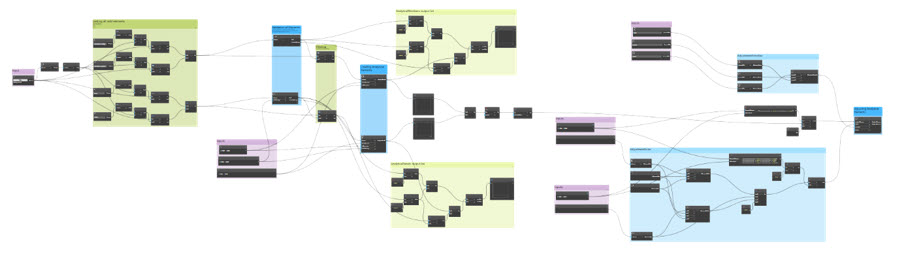

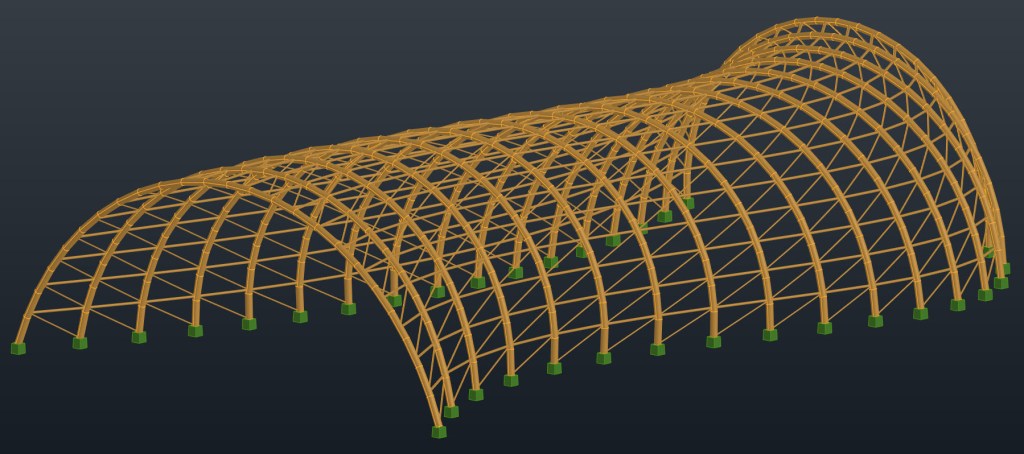

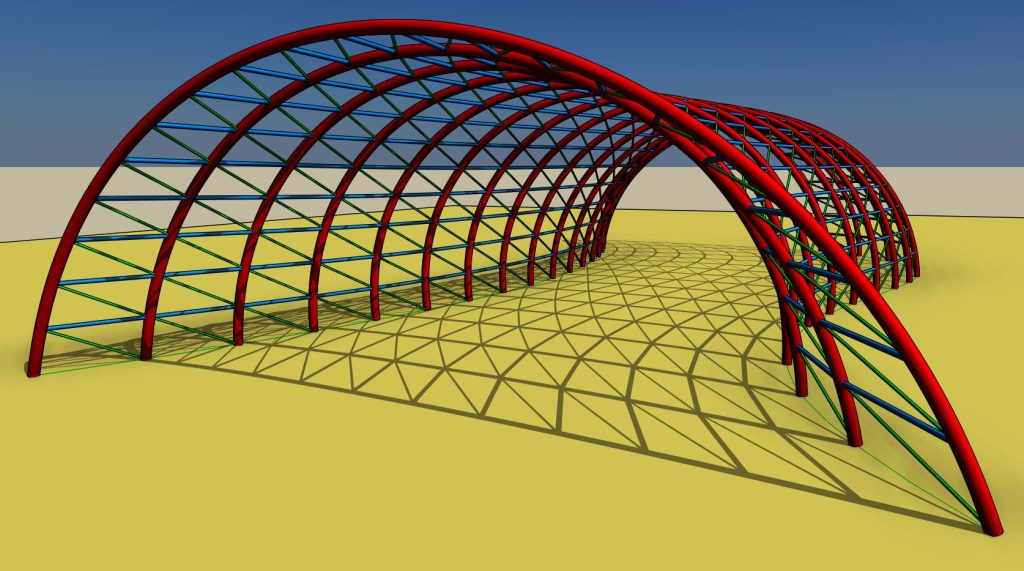

Επιπλέον, η λογική του αυτοματισμού μπορεί εύκολα να προσαρμοστεί σε συγκεκριμένους τύπους έργων, π.χ. κτίρια, προκατασκευασμένα μεταλλικά κτίρια, κατασκευές στέγης, γέφυρες κ.λπ. Και όσοι είναι ειδικευμένοι στον υπολογιστικό σχεδιασμό και τον αυτοματισμό μπορούν να επεξεργαστούν και να επεκτείνουν αυτά τα σενάρια στο Dynamo.

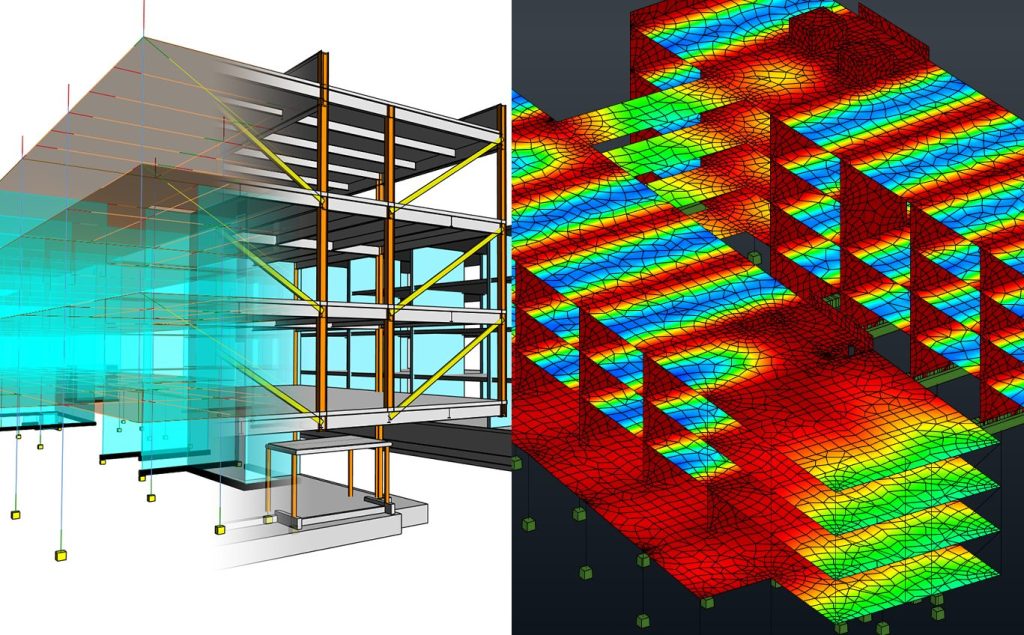

Σύνδεση Revit και Robot Structural Analysis Professional

Όταν οριστικοποιηθεί το αναλυτικό μοντέλο σας, μπορεί να μεταφερθεί στο Robot Structural Analysis Professional για ανάλυση και σχεδιασμό βάσει κώδικα. Η σύνδεση μεταξύ του λογισμικού Revit 2023.1 και του λογισμικού Robot Structural Analysis Professional 2023.1 έχει ενημερωθεί για να αντικατοπτρίζει τις αλλαγές που έχουν γίνει στην αναλυτική μοντελοποίηση στο Revit. Η πρόσφατη ενημέρωση του συνδέσμου περιλαμβάνει αρκετές βελτιώσεις:

• Η δημιουργία και η αντιστοίχιση των προεπιλεγμένων τύπων παραμέτρων Steel Design στο Robot κατά τη μεταφορά από το Revit έχει ενεργοποιηθεί. Ο τύπος παραμέτρων σχεδίασης χάλυβα βασίζεται στον αναλυτικό δομικό ρόλο του μέλους που ορίζεται στο Revit, όπως Beam, Column, Girder και Member.
• Η επαναφορά των παραμέτρων σχεδίασης χάλυβα μεταξύ Revit και Robot είναι επίσης δυνατή, επομένως ο τύπος παραμέτρων Steel Design που ορίζεται και εκχωρείται από έναν χρήστη στο πρόγραμμα Robot Structural Analysis διατηρείται μετά την ανταλλαγή του μοντέλου με το Revit.

Αναλυτικός έως Φυσικός Αυτοματισμός

Αφού ολοκληρώσετε τη δομική ανάλυση και σχεδιασμό στο Robot, αυτές οι πληροφορίες μπορούν να σταλούν στο Revit για ενημέρωση του μοντέλου και της τεκμηρίωσης.

Το νέο αναλυτικό μοντέλο παραμένει συνδεδεμένο με τη φυσική γεωμετρία, αλλά είναι πλέον πλήρως ανεξάρτητο, έχοντας το δικό του σύνολο ιδιοτήτων όπως τύπο τμήματος, υλικό κ.λπ. Επομένως, όταν ενημερώνετε το μοντέλο Revit μετά τη διαδικασία σχεδίασης κώδικα στο Robot (φέροντας πληροφορίες σχετικά με ενημερωμένα διατομές), θα παρατηρήσετε ότι οι φυσικοί τύποι τμημάτων (στο μοντέλο Revit) δεν ενημερώνονται αυτόματα. Ενημερώνονται μόνο οι ιδιότητες τύπου ενότητας αναλυτικού μοντέλου.

Αυτό δεν αποτελεί πρόβλημα, καθώς τα φυσικά και αναλυτικά μοντέλα συνδέονται μεταξύ τους. Αυτή είναι η κατάσταση όπου μπορεί να χρησιμοποιηθεί το δεύτερο σενάριο Dynamo (Analytic to Physical Automation). Όπως αναφέρθηκε προηγουμένως, αυτό το σενάριο μπορεί να χρησιμοποιηθεί για την ενημέρωση του φυσικού μοντέλου χρησιμοποιώντας το αναλυτικό μοντέλο ως πλαίσιο.

Δομικό Αναλυτικό Μοντέλο Πρώτα

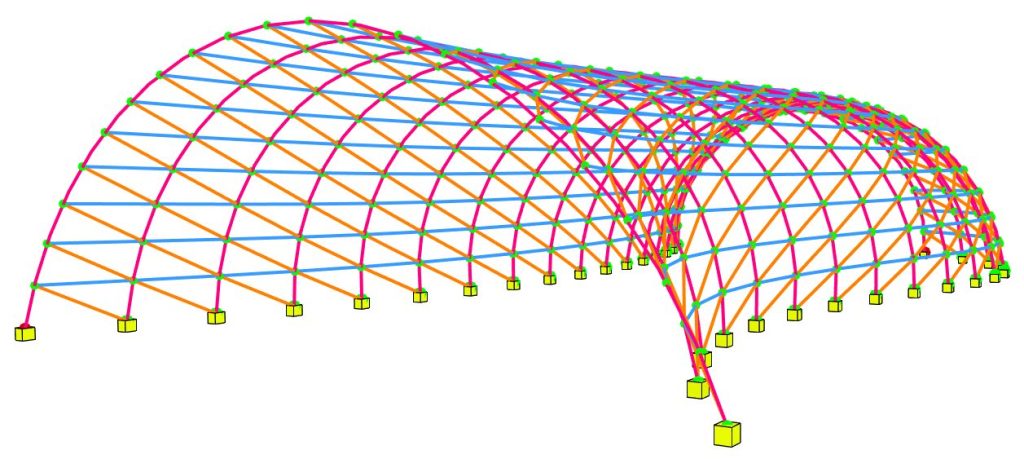

Ορισμένα έργα ξεκινούν από την αναλυτική αναπαράσταση του μοντέλου. Πιθανώς η πιο επαναστατική ικανότητα όσον αφορά τις ροές εργασίας με επίκεντρο το BIM για δομική ανάλυση που προσφέρει η Autodesk είναι το γεγονός ότι μπορείτε τώρα να ξεκινήσετε τη μοντελοποίηση με αναλυτική πρόθεση. Καθώς το αναλυτικό μοντέλο είναι πλέον εντελώς αυτόνομο, μπορείτε να επιλέξετε να ξεκινήσετε ροές εργασιών δομικής ανάλυσης από το Revit χωρίς κανένα φυσικό πλαίσιο.​

Για παράδειγμα, όταν ξεκινάτε ένα έργο από την αρχή, μπορείτε να εστιάσετε αποκλειστικά στην αναλυτική μοντελοποίηση—όπως ακριβώς θα κάνατε στο παραδοσιακό λογισμικό ανάλυσης.

Ωστόσο, η δημιουργία φυσικών στοιχείων που βασίζονται σε αυτό το αναλυτικό μοντέλο μπορεί να είναι κουραστική δουλειά αν δεν είναι αυτοματοποιημένη. Εκτός από την ενημέρωση του φυσικού μοντέλου με βάση τα αποτελέσματα σχεδίασης ελέγχου κώδικα, η δημιουργία συσχετισμένης γεωμετρίας φυσικού μοντέλου από ένα δομικό αναλυτικό μοντέλο χρησιμοποιώντας κατ’ απαίτηση, διαμορφώσιμους κανόνες επιταχύνει τη διαδικασία μοντελοποίησης.

Χρησιμοποιώντας το αναλυτικό μοντέλο ως πλαίσιο, μπορείτε εύκολα να δημιουργήσετε φυσικά στοιχεία και να τα συνδέσετε, ορίζοντας αυτόματα συσχετίσεις μεταξύ των μοντέλων.

Επιπλέον, μπορείτε να επιλέξετε να ξεκινήσετε τη διαδικασία μοντελοποίησης στο Robot Structural Analysis Professional, αναπτύσσοντας τη δομική σας γεωμετρία (αναλυτικό μοντέλο) από την αρχή και στη συνέχεια να στείλετε το μοντέλο στο Revit.

Όπως μπορείτε να δείτε, το νέο αναλυτικό μοντέλο στο Revit εισάγει όχι μόνο μεγαλύτερη ευελιξία και έλεγχο του αναλυτικού μοντέλου, αλλά και ολοκαίνουργιες ροές εργασίας, δίνοντας στους δομικούς μηχανικούς τη δυνατότητα να επιλέξουν την προτιμώμενη προσέγγισή τους για το σχεδιασμό και την ανάλυση των κατασκευών.

Υποβοηθούμενη (αυτοματοποιημένη) Φυσικοαναλυτική Ένωση

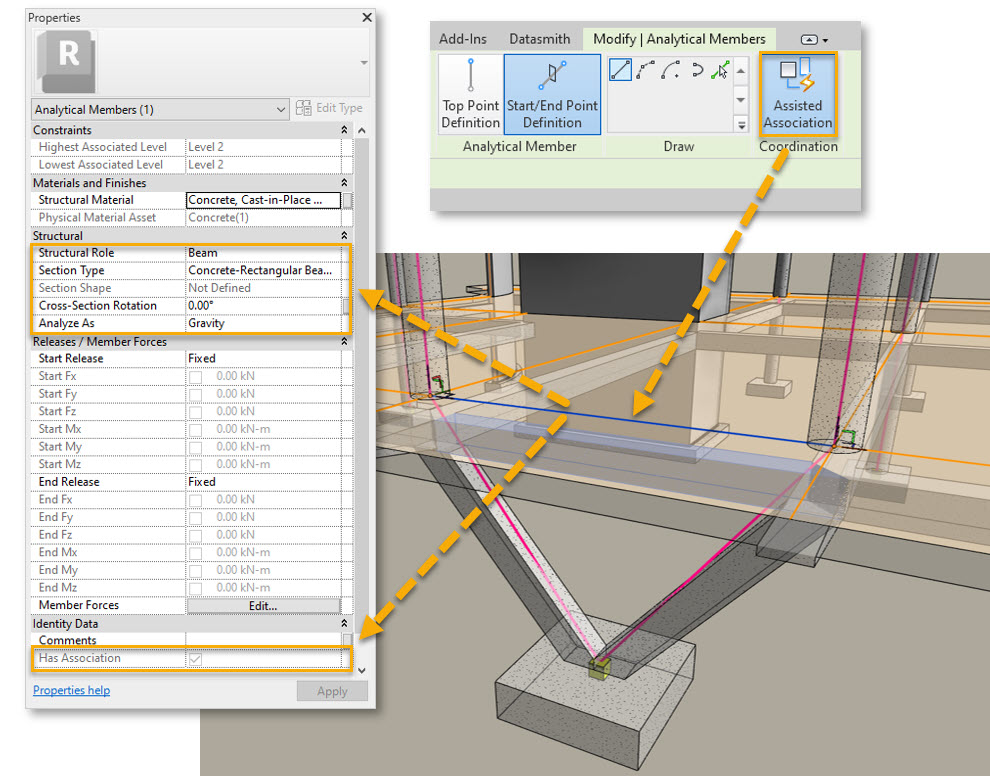

Κατά τη δημιουργία της αναλυτικής αναπαράστασης για ένα μοντέλο Revit με μη αυτόματο τρόπο, πρέπει να συσχετίσετε κάθε αναλυτικό στοιχείο με το φυσικό του πλαίσιο. Πριν από την κυκλοφορία του Revit 2023.1, μπορούσατε να δημιουργήσετε αυτόν τον συσχετισμό μόνο με μη αυτόματο τρόπο—μετά τη δημιουργία κάθε αναλυτικού στοιχείου. Όταν είναι ενεργοποιημένη, η εντολή Assisted Association αυτομάτως προσδιορίζει το φυσικό στοιχείο που επικαλύπτεται από τα πρόσφατα δημιουργημένα αναλυτικά στοιχεία και δημιουργεί τη συσχέτιση μεταξύ τους χωρίς επιπλέον κλικ.

Η εντολή Assisted Association αξιολογεί την τομή μεταξύ των πλαισίων ορίων των αναλυτικών και φυσικών στοιχείων. Εάν περισσότερο από το 70% του πλαισίου ορίου του αναλυτικού στοιχείου τέμνει το πλαίσιο του φυσικού, θα δημιουργηθεί μια συσχέτιση μεταξύ αυτών των δύο. Η τιμή των ποσοστών τομής πλαισίου είναι κωδικοποιημένη. Αυτή η αυτοματοποιημένη συσχέτιση σάς προσφέρει μεγαλύτερη παραγωγικότητα όταν κάνετε μοντελοποίηση για ανάλυση στο πλαίσιο ενός φυσικού μοντέλου.

Πρόσθετοι κόμβοι για αυτοματισμό αναλυτικών μοντέλων

Εάν είστε χρήστης του Dynamo που δημιουργεί τα δικά σας προσαρμοσμένα σενάρια από την αρχή, ίσως θελήσετε να εγκαταστήσετε την πιο πρόσφατη έκδοση (2022.12) του πακέτου Structural Design Dynamo. Αυτή η έκδοση περιέχει ένα σύνολο πρόσθετων κόμβων που συμπληρώνουν την αυτοματοποίηση αναλυτικών μοντέλων εκτός συσκευασίας στο Revit 2023.1.

Αυτή η συλλογή κόμβων Dynamo υποστηρίζει τη δημιουργία αναλυτικών μοντέλων στο Revit από την αρχή. Χρησιμοποιώντας το AnalyticalMember.ByCurveAndProperties κόμβο, μπορείτε να δημιουργήσετε παραμετρική γεωμετρία Dynamo και στη συνέχεια να τη χρησιμοποιήσετε για να δημιουργήσετε το αναλυτικό μοντέλο. Αυτός ο κόμβος σας δίνει επίσης τη δυνατότητα να εκχωρήσετε όλες τις κρίσιμες ιδιότητες σε αναλυτικά μέλη, όπως δομικό ρόλο, δομικό υλικό, τύπο τομής και περιστροφή διατομής.

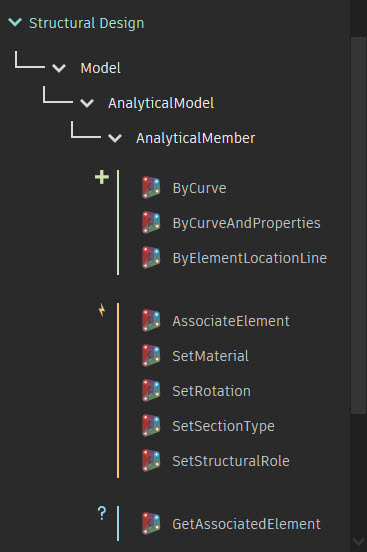

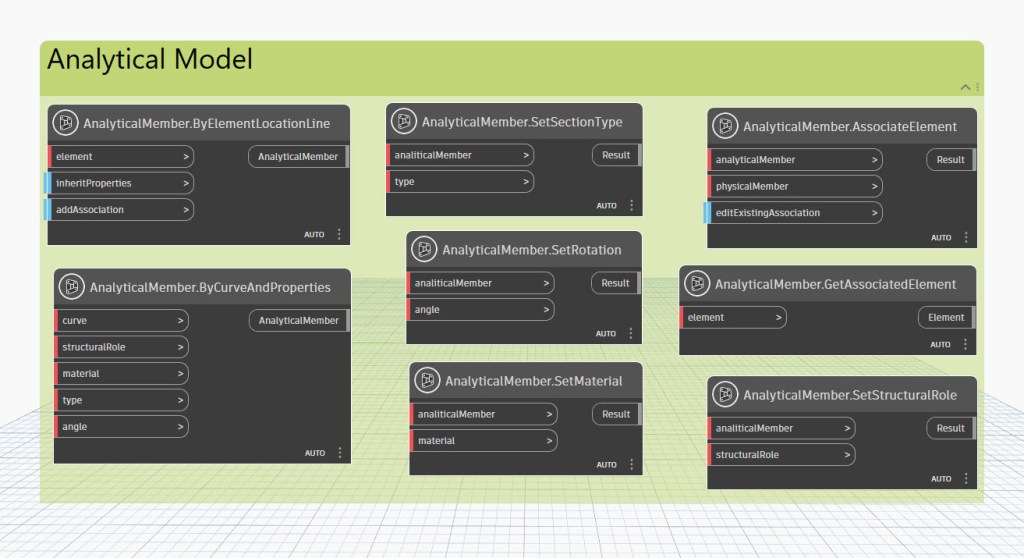

Εάν προτιμάτε να χρησιμοποιήσετε τη γραμμή τοποθεσίας ενός στοιχείου φυσικού πλαισίου έναντι της πραγματικής θέσης ενός φυσικού στοιχείου, μπορείτε να βρείτε το AnalyticalMember.ByElementLocationLine χρήσιμος. Ακολουθεί ένα στιγμιότυπο των κόμβων Structural Design Dynamo που υποστηρίζουν την αυτοματοποίηση αναλυτικών μοντέλων στο Revit.

Στην Autodesk, δίνουμε προτεραιότητα στις ροές εργασίας και τις δυνατότητες που θα βοηθήσουν στην προετοιμασία των επαγγελματιών των δομικών κατασκευών τόσο για τις προκλήσεις του σήμερα όσο και για τα κτίρια του αύριο. Η νέα προσέγγιση στη δομική αναλυτική μοντελοποίηση που περιγράφεται σε αυτό το άρθρο αντιπροσωπεύει μόνο ένα παράδειγμα των επενδύσεων που κάνουμε για δομικούς μηχανικούς. Μείνετε συντονισμένοι…θα ακολουθήσουν κι άλλα!
