Μερικές εργασίες είναι δύσκολες και ενδιαφέρουσες, κάποιες είναι απλές και βαρετές, αλλά οι χειρότερες είναι δύσκολες και βαρετές!

Δύσκολο και ενδιαφέρον είναι που ζουν τεχνικοί άνθρωποι. Μας αρέσει η επίλυση προβλημάτων και είναι εύκολο να εστιάζουμε όταν έχουμε ένα δύσκολο πρόβλημα να λύσουμε.

Ευτυχώς, πολλές απλές εργασίες έχουν αυτοματοποιηθεί εύκολα από το καθημερινό μας λογισμικό (ποιος θυμάται να τρέχει ίχνη μέχρι το τυπογραφείο για να συλλέγει χρωστικές… μμμ, τη μυρωδιά της αμμωνίας!)

Δύσκολο σημαίνει ότι πρέπει να συγκεντρωθούμε. Βαρετό σημαίνει ότι η εστίαση είναι δύσκολη. Είναι οι δύσκολες αλλά επαναλαμβανόμενες εργασίες που είναι πιο ώριμες για αυτοματισμό.

Κάντε κλικ εδώ για να μάθετε τι άλλο υπάρχει στο Autodesk Inventor 2022.

Αυτοματοποίηση σχεδίασης στο Inventor 2022

Το Autodesk Inventor 2022 περιλαμβάνει δύο νέες ρυθμίσεις για την αυτοματοποίηση σχεδίασης, οι οποίες μπορούν να σας βοηθήσουν να αξιοποιήσετε τις καλύτερες μορφές φύλλων για να αυτοματοποιήσετε τη δημιουργία σχεδίων.

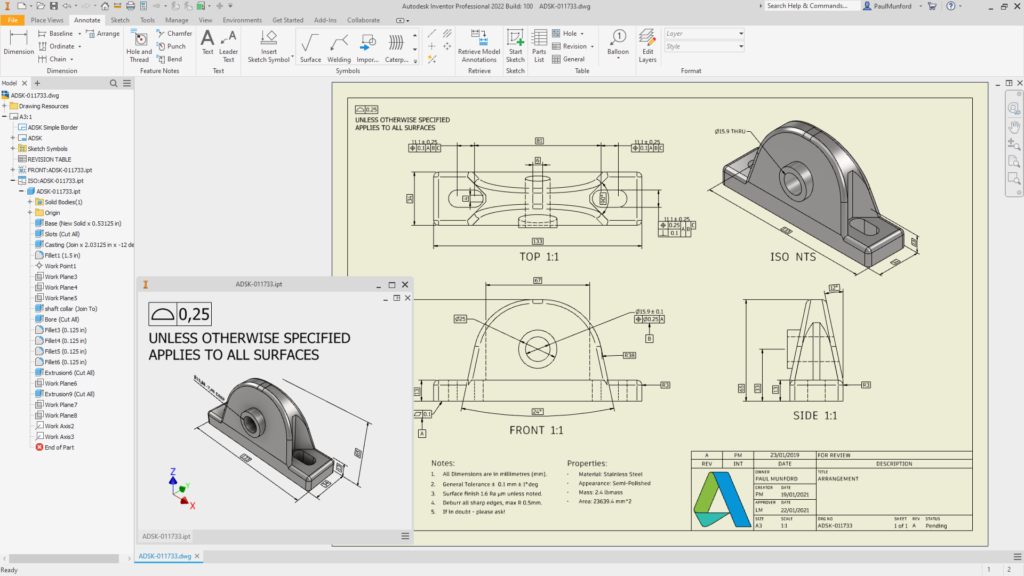

Νέο το 2022 είναι η δυνατότητα σύνδεσης μιας προβολής μοντέλου με μια προβολή σχεδίου, συμπεριλαμβανομένων των τρισδιάστατων σχολιασμών σας.

Αυτό επιτρέπει την αυτοματοποίηση της δημιουργίας προβολής σχεδίου και του σχολιασμού κατά τη δημιουργία ενός σχεδίου χρησιμοποιώντας μια μορφή φύλλου Inventor.

Δημιουργία σχεδίου από μορφή φύλλου

Ετσι δουλευει.

1. Δημιουργήστε ένα νέο σχέδιο, χρησιμοποιώντας μια μορφή φύλλου από το πρότυπό σας.

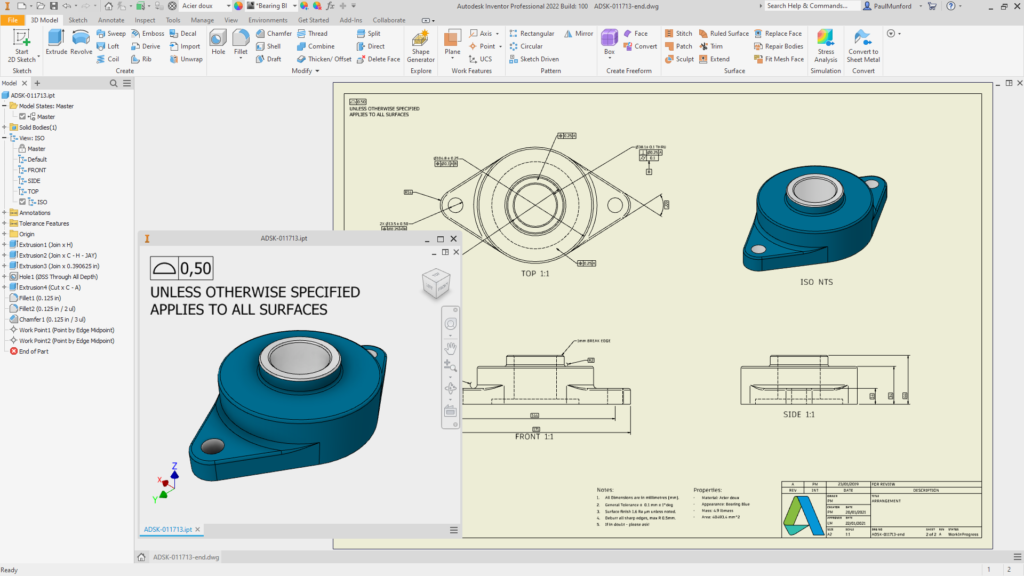

2. Οι προβολές του μοντέλου σας τοποθετούνται αυτόματα στο φύλλο και οι σχολιασμοί 3D από το μοντέλο μετατρέπονται αυτόματα σε σχολιασμούς 2D στο σχέδιο.
3. Τακτοποιήστε τη διάταξή σας, συμπληρώστε το μπλοκ τίτλου – και BAM! Η ζωγραφική ολοκληρώθηκε 😉

Ρύθμιση

Για να δημιουργήσετε αυτόματα ένα σχέδιο από μια μορφή φύλλου, θα πρέπει να ρυθμίσετε.

Πρώτα πρέπει να τυποποιήσετε τα ονόματα των προβολών που θέλετε να «ζευγοποιήσετε» μεταξύ του μοντέλου και του σχεδίου… για παράδειγμα «FRONT», «SIDE» και «TOP».

Υπόδειξη: Θα ήταν καλή ιδέα να προσθέσετε αυτές τις προβολές στα πρότυπα εξαρτημάτων και μοντέλων συναρμολόγησης.

Προσθέστε τις τυποποιημένες προβολές σας σε ένα υπάρχον μοντέλο που θα χρησιμοποιήσετε για τη ρύθμιση του προτύπου σας.

Στο πρότυπο σχεδίασής σας, δημιουργήστε ένα προσωρινό σχέδιο του υπάρχοντος μοντέλου σας. Βεβαιωθείτε ότι έχετε ονομάσει κάθε προβολή σχεδίου με συνέπεια με τις προβολές μοντέλου.

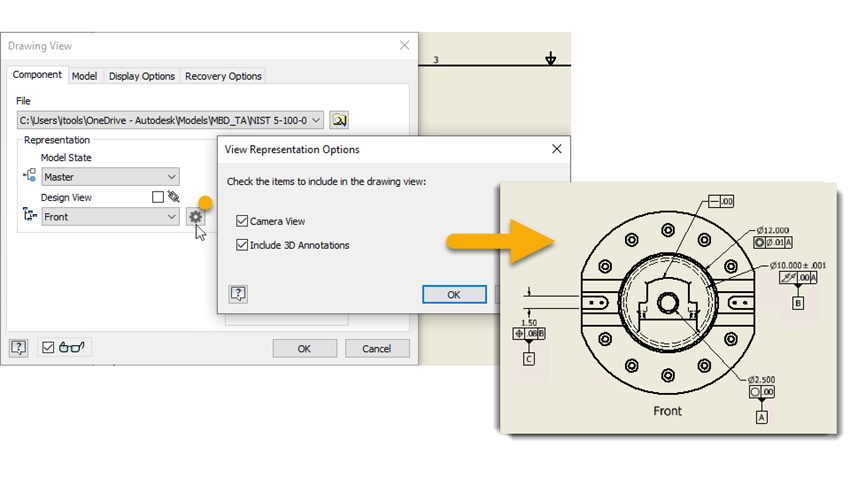

Κάντε κλικ στο RMB σε κάθε προβολή σχεδίου και κάντε κλικ στην «επεξεργασία». Στο παράθυρο διαλόγου “Προβολή σχεδίασης”, στην καρτέλα “Στοιχείο”, επιλέξτε την αντίστοιχη προβολή μοντέλου από το αναπτυσσόμενο μενού “Προβολή σχεδίασης”.

Τώρα κάντε κλικ στο κουμπί “Ρυθμίσεις” του οδοντωτού τροχού, το οποίο βρίσκεται δίπλα στην αναπτυσσόμενη προβολή σχεδίασης.

Στο παράθυρο διαλόγου “Προβολή επιλογών αναπαράστασης”, επιλέξτε τα πλαίσια για “Προβολή κάμερας” και “Συμπερίληψη σχολιασμών 3D”.

Κάντε κλικ στο ΟΚ και ξανά ΟΚ για να κλείσετε τα παράθυρα διαλόγου.

Τώρα αποθηκεύστε τη διάταξη του φύλλου σας ως μορφή φύλλου. Κάντε κλικ σε αυτόν τον σύνδεσμο για να μάθετε πώς να δημιουργείτε μορφές φύλλων.

Είστε έτοιμοι και έτοιμοι να δοκιμάσετε το πρότυπο μορφής Φύλλου.

Όταν ολοκληρώσετε τη διαδικασία μοντελοποίησης, προσθέστε τους τρισδιάστατους σχολιασμούς ή/και το GD&T και βεβαιωθείτε ότι οι σωστοί σχολιασμοί είναι ορατοί σε κάθε προβολή.

Επιλέξτε τη μορφή φύλλου από το πρότυπό σας χρησιμοποιώντας το παράθυρο διαλόγου “Νέο σχέδιο”, το μενού αρχείου ή τη γραμμή εργαλείων γρήγορης πρόσβασης και παρακολουθήστε τη μαγεία να συμβαίνει!
