Autodesk Forma – Εισαγάγετε τα δεδομένα σας

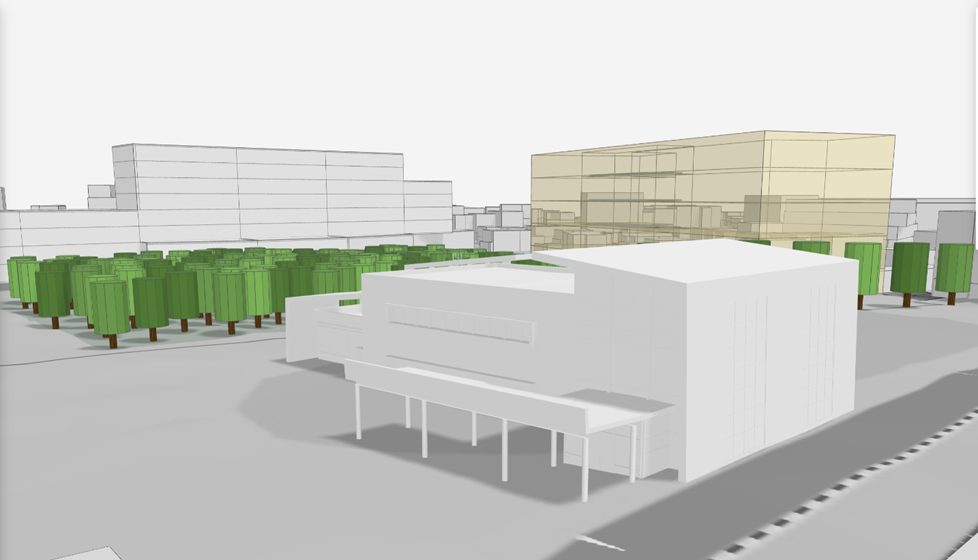

Αφού δημιουργήσετε ένα έργο στην πλατφόρμα Autodesk Forma, μπορείτε να το συμπληρώσετε με ακόμα πιο ρεαλιστικά δεδομένα εισάγοντας διάφορα στοιχεία. Η λειτουργία εισαγωγής σάς επιτρέπει να ενσωματώνετε απρόσκοπτα μοντέλα από άλλα εργαλεία, ενώ εξορθολογίζετε τις ροές εργασίας σας. Σε αυτήν την ανάρτηση, θα βρείτε τα βασικά για την εισαγωγή δεδομένων στο Autodesk Forma από τη χρήση της βιβλιοθήκης.
Προειδοποίηση: καθώς γράφω αυτήν την ανάρτηση, μπορεί να συναντήσετε διαφορές μεταξύ των εξηγήσεών μου και αυτού που βλέπετε στην πραγματικότητα. Αυτό οφείλεται στην ταχεία εξέλιξη της λύσης Autodesk Forma.
1. Εισαγωγή από τη βιβλιοθήκη:
Η βιβλιοθήκη είναι το μέρος όπου μπορείτε να αποθηκεύσετε όλα τα δεδομένα σας, συμπεριλαμβανομένης της γεωμετρίας

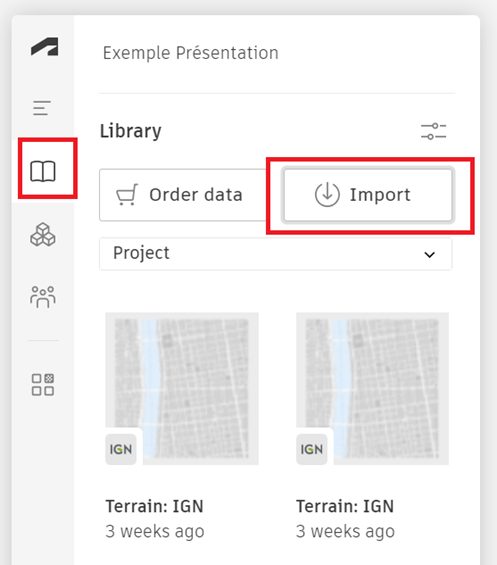

- Από τη βιβλιοθήκη που είναι προσβάσιμη από την πλαϊνή γραμμή στα αριστερά της οθόνης, κάντε κλικ στο ” Εισαγωγή »
2. Εισαγωγή αρχείων:

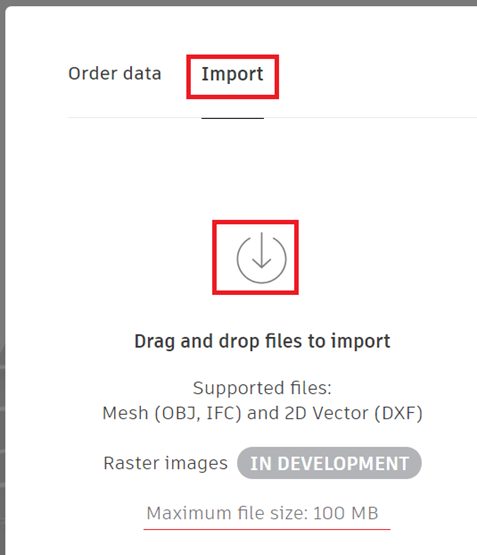

- Κάντε κλικ στο εικονόγραμμα εισαγωγής του ” Εισαγωγή »
Τα ακόλουθα αντικείμενα μπορούν να εισαχθούν στο Autodesk Forma:
- IFC (3D)
- OBJ (3D)
- DXF (2D)
Λάβετε υπόψη ότι αυτή τη στιγμή οι ελλιπείς εικόνες είναι υπό ανάπτυξη και το μέγιστο υποστηριζόμενο μέγεθος είναι 100 MB.

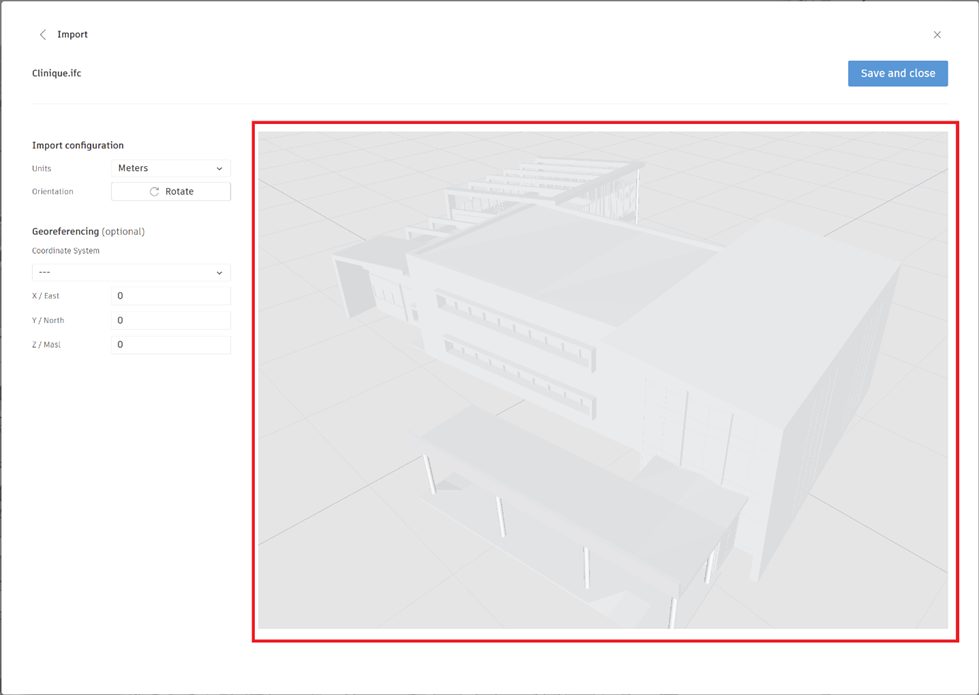

- Επιλέξτε το αρχείο (εδώ στο παράδειγμά μου ένα αρχείο IFC), μετά από λίγα λεπτά είναι διαθέσιμη μια προεπισκόπηση

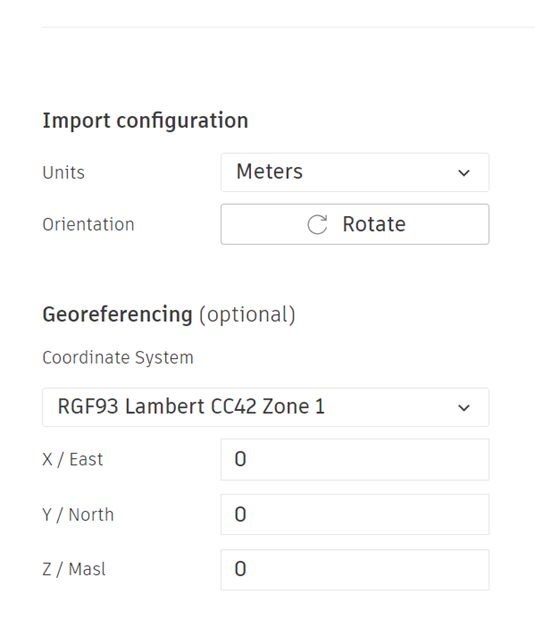

Έχετε τη δυνατότητα να:
- επιλέξτε μονάδες
- γυρίζω
- χρησιμοποιήστε προαιρετικά ένα σύστημα προβολής ορίζοντας το και τις συντεταγμένες. Προσοχή, μπορείτε να παραλείψετε αυτό το βήμα και απλώς να τοποθετήσετε χειροκίνητα το αρχείο σας στη σκηνή στην επιθυμητή θέση
- Κάντε κλικ στο κουμπί ” Αποθήκευσε και κλείσε »
3. Τοποθέτηση εισαγόμενων αρχείων:

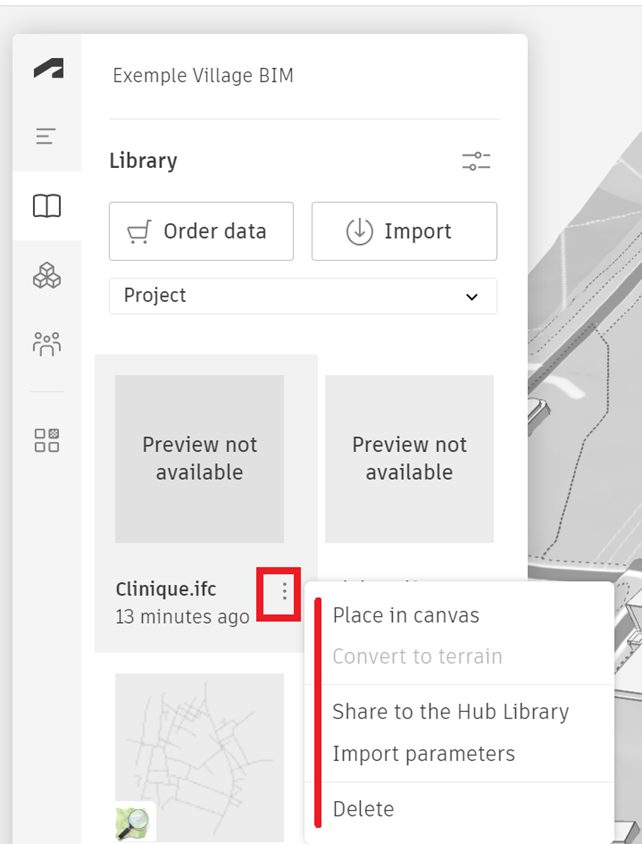

- Σε περίπτωση χειροκίνητης εισαγωγής, κάντε κλικ στο ” οι τρεις μικρές τελείες » και επιλέξτε « Τοποθετήστε σε καμβά »

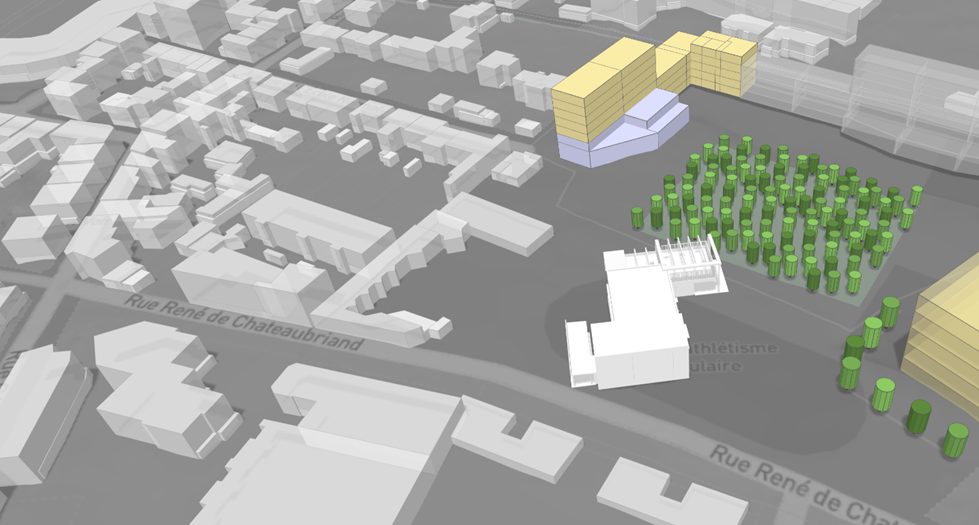

- Υποδείξτε το σημείο εισαγωγής

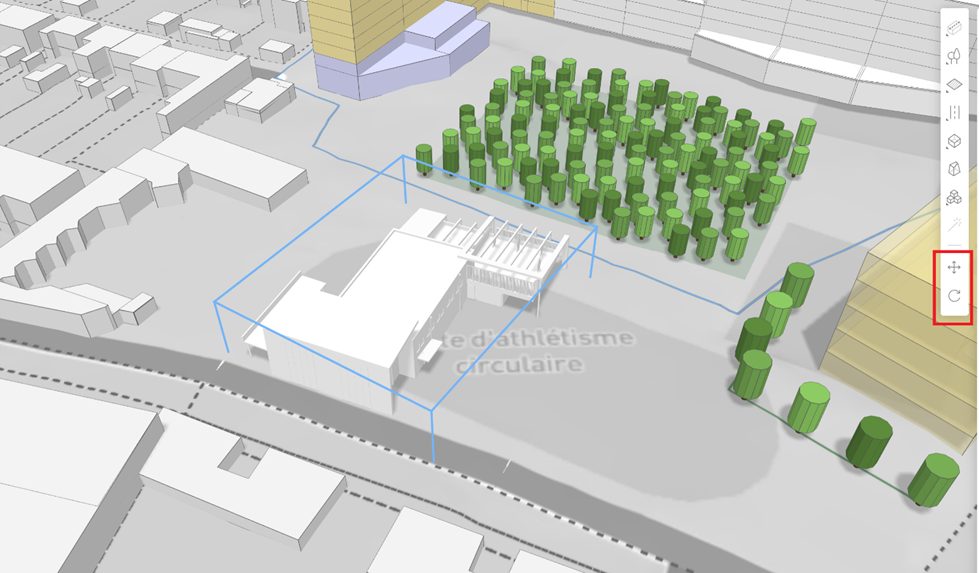

- Χρησιμοποιήστε τα εργαλεία τοποθέτησης (μετακίνηση και περιστροφή) για να έχετε το επιθυμητό αποτέλεσμα
4. Άλλες λειτουργίες:

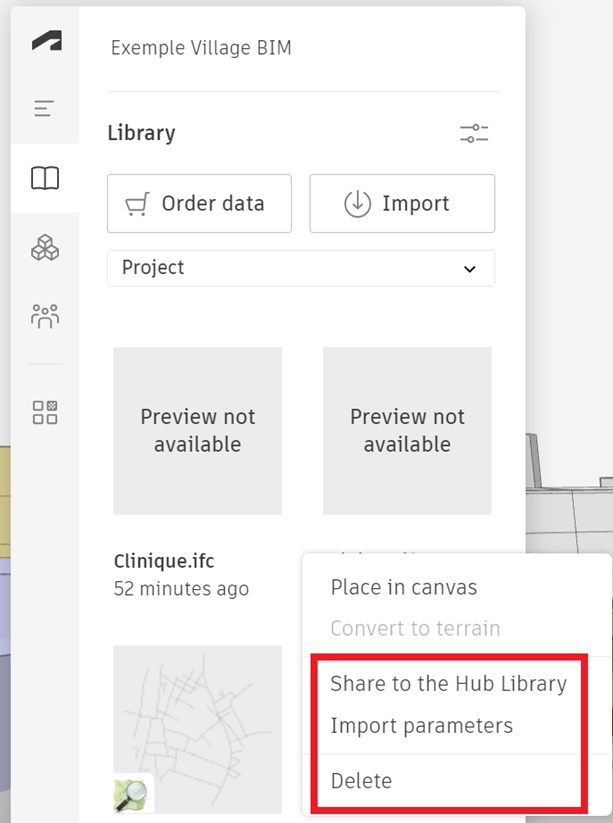

Για εισαγόμενα αρχεία, σας είναι διαθέσιμες πολλές δυνατότητες κάνοντας κλικ στο ” οι τρεις μικρές τελείες » :
- « Κοινή χρήση στη βιβλιοθήκη Hub: Κάντε το αρχείο διαθέσιμο στην κοινότητα
- “Εισαγωγή παραμέτρων“: πρόσβαση στις ρυθμίσεις εισαγωγής
- “Διαγράφω”: διαγραφή του εισαγόμενου αρχείου
