AutoCAD Plant 3D 2024 – Νέες δυνατότητες

Νέες δυνατότητες εισήχθησαν στην κυκλοφορία του 2024 του AutoCAD Plant 3D.

Είναι πιθανώς επίσης μια ευκαιρία να ανακαλύψετε ορισμένα χαρακτηριστικά (όπως η αντιστοίχιση εξωτερικών ιδιοτήτων), τα οποία μπορεί να μην γνωρίζετε ακόμα.

Σας προτείνω να κάνετε μια περιήγηση σε αυτές τις καινοτομίες.

Ορθογραφικά σχέδια

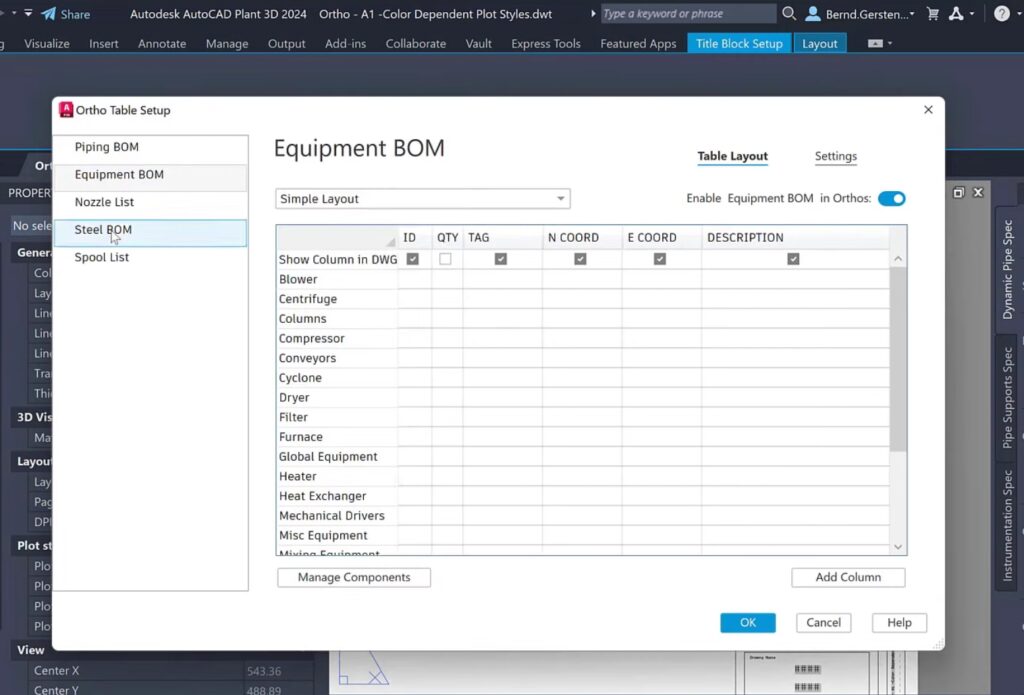

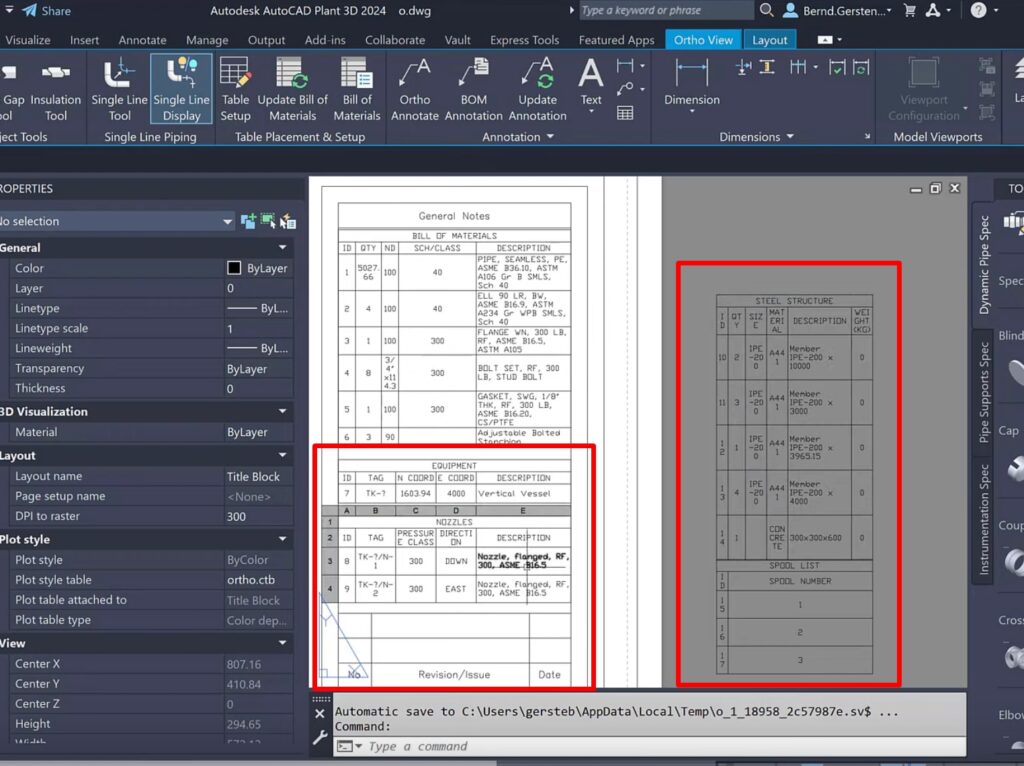

Είναι πλέον δυνατή η προσθήκη συνοπτικών πινάκων ή BOM (Bills Of Materials) για εξοπλισμό, δομικά στοιχεία από χάλυβα, ακροφύσια και καρούλια). Ακολουθεί μια απεικόνιση της απόδοσης και της ρύθμισης ενός ορθοπεδίου:

Παρακάτω θα βρείτε ένα βίντεο που δημιούργησε ο συνάδελφός μας Bernd Gerstenberger το οποίο δείχνει όλα αυτά με περισσότερες λεπτομέρειες (κανάλι YouTube «Plant 3D video blog series»). Μην ξεχνάτε ότι μπορείτε εύκολα να ενεργοποιήσετε τους γαλλικούς υπότιτλους.

Cloud Collaboration

Είναι πλέον δυνατή η μαζική αναίρεση της ολοκλήρωσης αγοράς πολλών σχεδίων. Αυτό λειτουργεί για σχέδια που είχατε ελέγξει προηγουμένως για επεξεργασία, αλλά φυσικά όχι για εκείνα που ελέγχθηκαν από άλλους χρήστες.

Η ιδέα είναι φυσικά να εξοικονομήσετε χρόνο όταν έχετε εξαγάγει πολλά σχέδια από το έργο, ώστε να μην χρειάζεται να εκτελέσετε τη λειτουργία πολλές φορές.

Οι διαχειριστές μπορούν να εκτελέσουν αυτόν τον τύπο εξαγωγής με αναγκαστικό τρόπο, σχεδιάζοντας με σχέδιο (όχι χύμα).

Απόδοση Λογισμικού

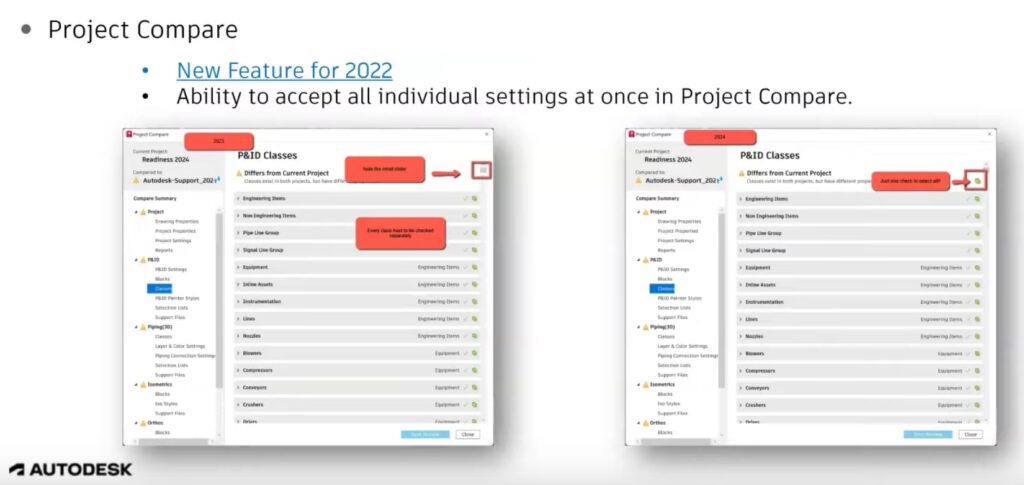

Με το Plant 2022 εισαγάγαμε τη σύγκριση έργων, η οποία μας επιτρέπει να αναλύσουμε δύο εκδόσεις ενός έργου ή ακόμα και δύο διαφορετικά έργα. Φέτος προσθέσαμε μια βασική λειτουργία, η οποία είναι να μπορούμε να αποδεχόμαστε μαζικά τις πολλές προσαρμογές που υπάρχουν παντού στα έργα μετά από μια τέτοια σύγκριση έργων. Αυτό φέρνει μια προφανή εξοικονόμηση χρόνου.

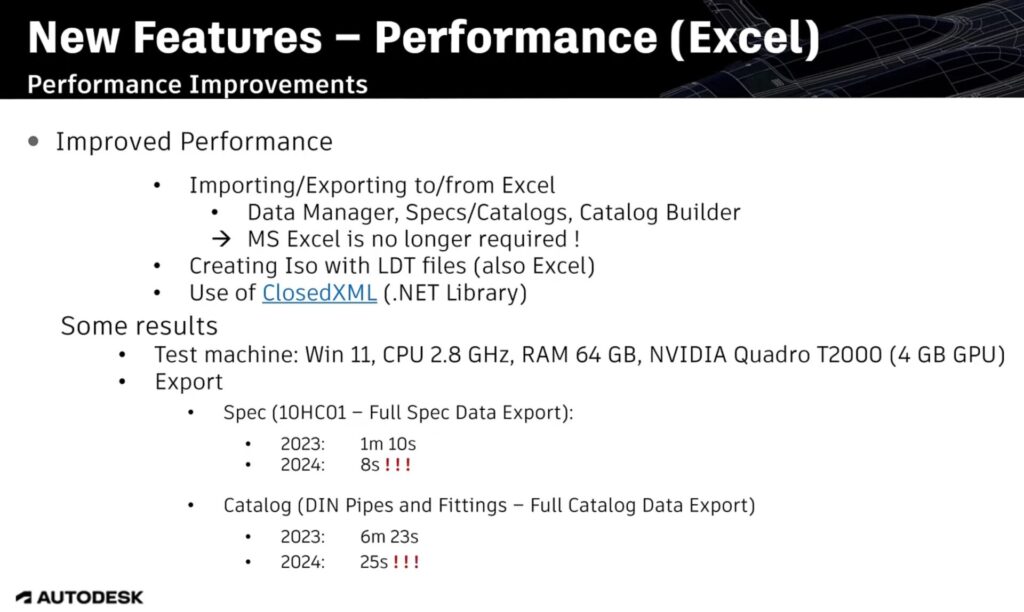

Έχουμε επίσης δουλέψει πολύ γύρω από την απόδοση του λογισμικού, ειδικά σχετικά με τις εισαγωγές/εξαγωγές του Excel ή, για παράδειγμα, την εξαγωγή για κατηγορίες σωληνώσεων ή καταλόγους:

Δρομολόγηση σωλήνων

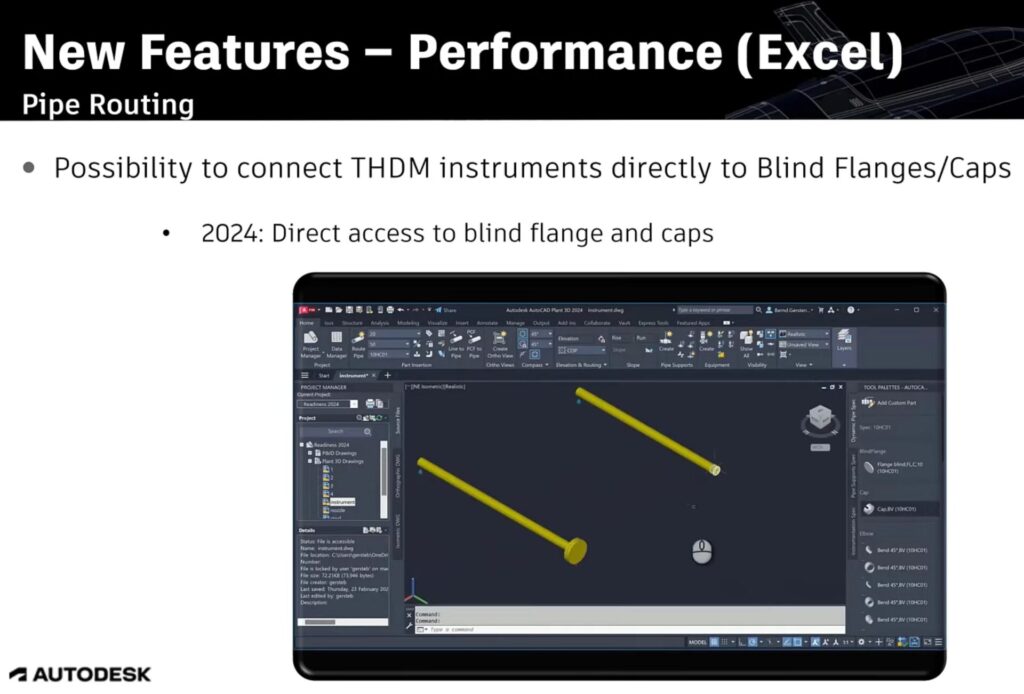

Με τη νέα έκδοση μπορούμε να προσθέσουμε όργανα σε τυφλές φλάντζες και βύσματα:

Ακολουθεί ένα βίντεο που δείχνει αυτές τις δυνατότητες με περισσότερες λεπτομέρειες (2 έως 4):

Εξωτερικές ιδιότητες

Έχουμε τεκμηριώσει και βελτιώσει σημαντικά την αντιστοίχιση εξωτερικών ιδιοτήτων (από μια εξωτερική βάση δεδομένων όπως η MS Access). Σας προτείνω να παρακολουθήσετε το βίντεο του Bernd που τα εξηγεί όλα παρακάτω:

Κατάλογοι και τάξεις σωληνώσεων

Πρώτα απ ‘όλα, υπάρχουν ορισμένες νέες δυνατότητες που αφορούν τον επεξεργαστή προδιαγραφών (τάξεις σωλήνων) και τους καταλόγους.

Το πρόγραμμα επεξεργασίας ιδιοτήτων μιας προδιαγραφής έχει επανασχεδιαστεί, έχουμε προσθέσει ένα σύστημα λίστας επιλογής που σας επιτρέπει να φιλτράρετε πιο γρήγορα τα στοιχεία στα οποία θέλετε να ενεργήσετε.

Είναι επίσης πλέον δυνατή η διαχείριση προσαρμοσμένων ιδιοκτησιών μαζικά ή μεμονωμένα.

Αυτές οι βελτιώσεις αφορούν τόσο το τμήμα προδιαγραφών όσο και το μέρος των καταλόγων.

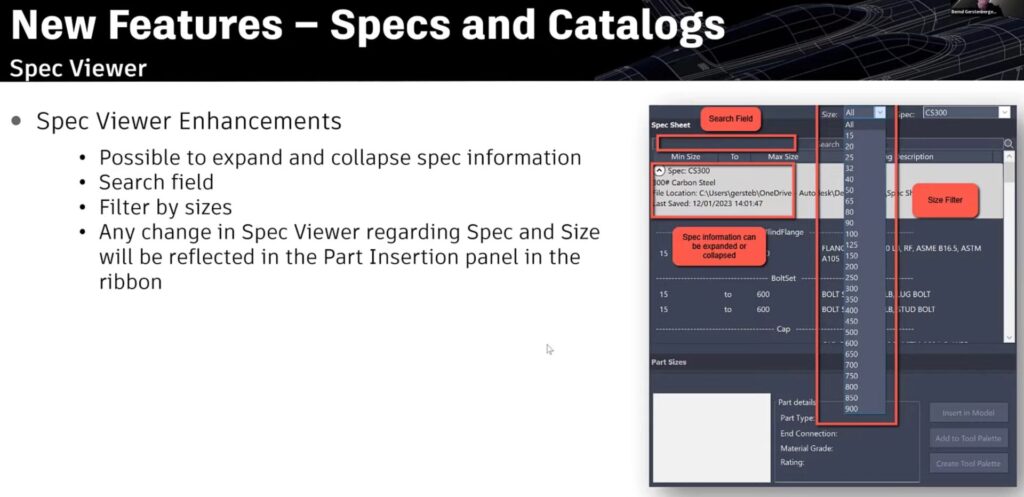

Το πρόγραμμα προβολής προδιαγραφών στο Plant 3D έλαβε επίσης φίλτρα κατά DN, καλύτερη σύνδεση με την παλέτα εργαλείων, καθώς και ένα πεδίο αναζήτησης:
