Τρόπος εκτέλεσης ανάλυσης διαδρομής και εξαγωγή δεδομένων μοντέλου – InfraWorks

Γεια σε όλους, στη σημερινή δημοσίευση θα δείξω μια ροή χρησιμοποιώντας το InfraWorks εξάγοντας δεδομένα και πληροφορίες από το έργο, με βάση ένα οδικό έργο, σε αυτήν τη ροή είναι δυνατό να αποκτήσετε αυτοματοποίηση αυτών των δεδομένων στην εξαγωγή του και να χρησιμοποιήσετε την ποσοτική ποσότητα τρισδιάστατων μοντέλων για διαχείριση και μετέπειτα συντήρηση αυτών των κατασκευαστικών στοιχείων, διασφαλίζοντας την ωφέλιμη ζωή του μοντέλου μετά την ολοκλήρωση του έργου.

Η ροή μας χωρίζεται σε 2 μέρη:

1. Τροποποιήσεις υψομέτρου και κλίσης με χρήση προφίλ τομής και τροχιάς
2. Δεδομένα και Ποσοτική Εξαγωγή για Αυτοματοποίηση Διαχείρισης και Τεκμηρίωσης

1. Τροποποιήσεις υψομέτρου και κλίσης με χρήση προφίλ τομής και δρόμου

Μέσα στο InfraWorks είναι δυνατό να εργαστείτε με το τμήμα του δρόμου και το προφίλ του για να κάνετε αλλαγές και τροποποιήσεις εύκολα και με διαδραστικό και αυτόματο τρόπο με το τρισδιάστατο μοντέλο αυτού του στοιχείου. Μέσω της γραμμής οριοθέτησης του προφίλ μπορείτε να εργαστείτε με το ακριβές σημείο που θέλετε να τροποποιήσετε, απλώς ενεργοποιήστε τις προβολές του Διατομή Οδού μι Προβολή προφίλ.

2. Δεδομένα και Ποσοτική Εξαγωγή για Αυτοματοποίηση Διαχείρισης και Τεκμηρίωσης

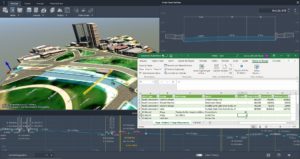

Μέσω των λειτουργιών ανάλυσης κοπής και πλήρωσης του εξαρτήματος, μπορείτε να λάβετε τις ποσότητες που σχετίζονται με όλο το μήκος του δρόμου ή να καθορίσετε ένα τμήμα που θέλετε, μετά από αυτόν τον ορισμό είναι δυνατή η εξαγωγή ενός αρχείου .scv για να το εισαγάγετε σε ένα πρόγραμμα ανάγνωσης υπολογιστικών φύλλων για την αυτοματοποίηση αυτής της διαδικασίας δημιουργίας των καθορισμένων πληροφοριών σε έναν πίνακα, το ίδιο μπορεί να γίνει για τα μοντέλα και τα εξαρτήματα που είναι τοποθετημένα και κατανεμημένα κατά μήκος του δρόμου. Δείτε το παρακάτω βίντεο για να δείτε και τα δύο βήματα σε δράση:

Ευχαριστώ και τα λέμε την επόμενη εβδομάδα!!
