Τι νέο υπάρχει στο Advance Steel 2019

Είμαστε στην ευχάριστη θέση να ανακοινώσουμε την πιο πρόσφατη έκδοση του λογισμικού λεπτομερειών δομικού χάλυβα της Autodesk, Advance Steel 2019.

Εδώ είναι ένα σημαντικό σημείο των κύριων νέων και βελτιωμένων λειτουργιών που είναι διαθέσιμες σε αυτήν την έκδοση.

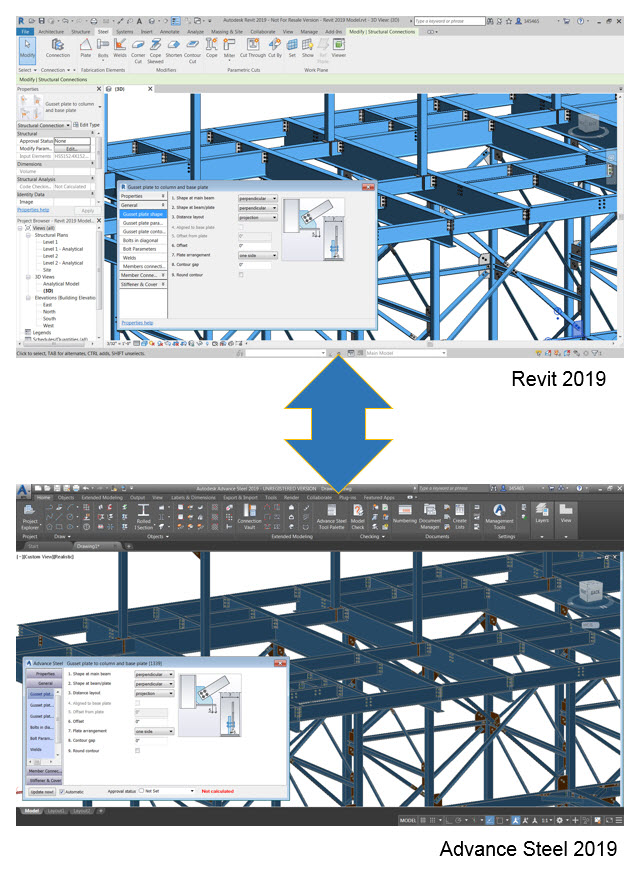

1 – Βελτιωμένη διαλειτουργικότητα με το Revit 2019

Η επέκταση Advance Steel 2019 για το Revit 2019 μεταφέρει χαλύβδινα μέλη και χαλύβδινες συνδέσεις στο Advance Steel 2019. Δεν μεταφέρεται μόνο η παραμετρική χαλύβδινη σύνδεση μεταξύ των δύο προϊόντων, αλλά και μεμονωμένα στοιχεία προσαρμοσμένων συνδέσεων, όπως πλάκες, μπουλόνια, άγκυρες και συγκολλήσεις. Αυτή η βελτιωμένη ροή εργασίας βοηθά τους λιανοπωλητές και τους κατασκευαστές χάλυβα να επωφεληθούν καλύτερα από το μοντέλο χάλυβα που σχεδιάστηκε στο Revit. Διαβάστε περισσότερα για τις δυνατότητες του Revit 2019 για χάλυβα εδώ.

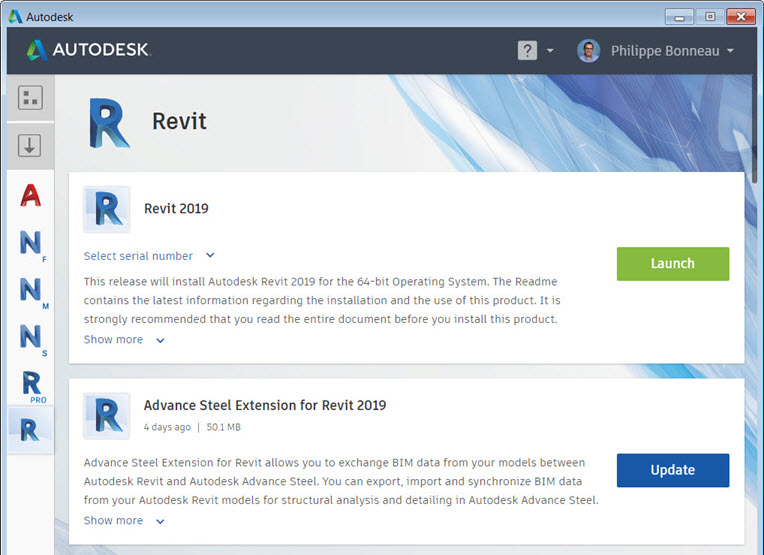

Παρατήρηση: η επέκταση Advance Steel 2019 είναι μια ξεχωριστή επέκταση με δυνατότητα λήψης από την εφαρμογή Autodesk Desktop (δείτε την παρακάτω εικόνα), μπορείτε επίσης να τη βρείτε στον λογαριασμό σας Autodesk στη διεύθυνση manager.autodesk.com.

2 – Μετεγκατάσταση βελτιώσεων εργαλείου προσαρμοσμένων ρυθμίσεων

Το εργαλείο Migrate Custom Settings προσφέρει μια σύγχρονη και ενημερωτική διεπαφή για τη μετεγκατάσταση των προσαρμοσμένων ρυθμίσεων και αρχείων σας από μια προηγούμενη έκδοση στο Advance Steel 2019. Βοηθά στον εντοπισμό και τον εντοπισμό προσαρμοσμένων ρυθμίσεων και σας δίνει τη δυνατότητα να επιλέξετε ποιες θέλετε να μετεγκαταστήσετε.

Αυτή η έκδοση προσφέρει περισσότερες επιλογές μετεγκατάστασης με εξατομικευμένες ρυθμίσεις όπως ορισμός χαρτογράφησης, προσαρμοσμένα σύμβολα, σχόλια και κατάσταση έγκρισης και πολλά άλλα.

3 – Νέο εργαλείο για κατασκευασμένες άγκυρες

Το Advance Steel 2019 συνοδεύεται από ένα νέο ειδικό εργαλείο “Bolt cage” (διαθέσιμο στο Connection Vault) για την εισαγωγή προσαρμοσμένων κατασκευασμένων αγκυρίων στις πλάκες βάσης σας.

Η προσθήκη είναι για όσους από εσάς τους αρέσει να κατασκευάζουν τα δικά σας Anchor Bolts, σε αντίθεση με την αγορά τους από το ράφι.

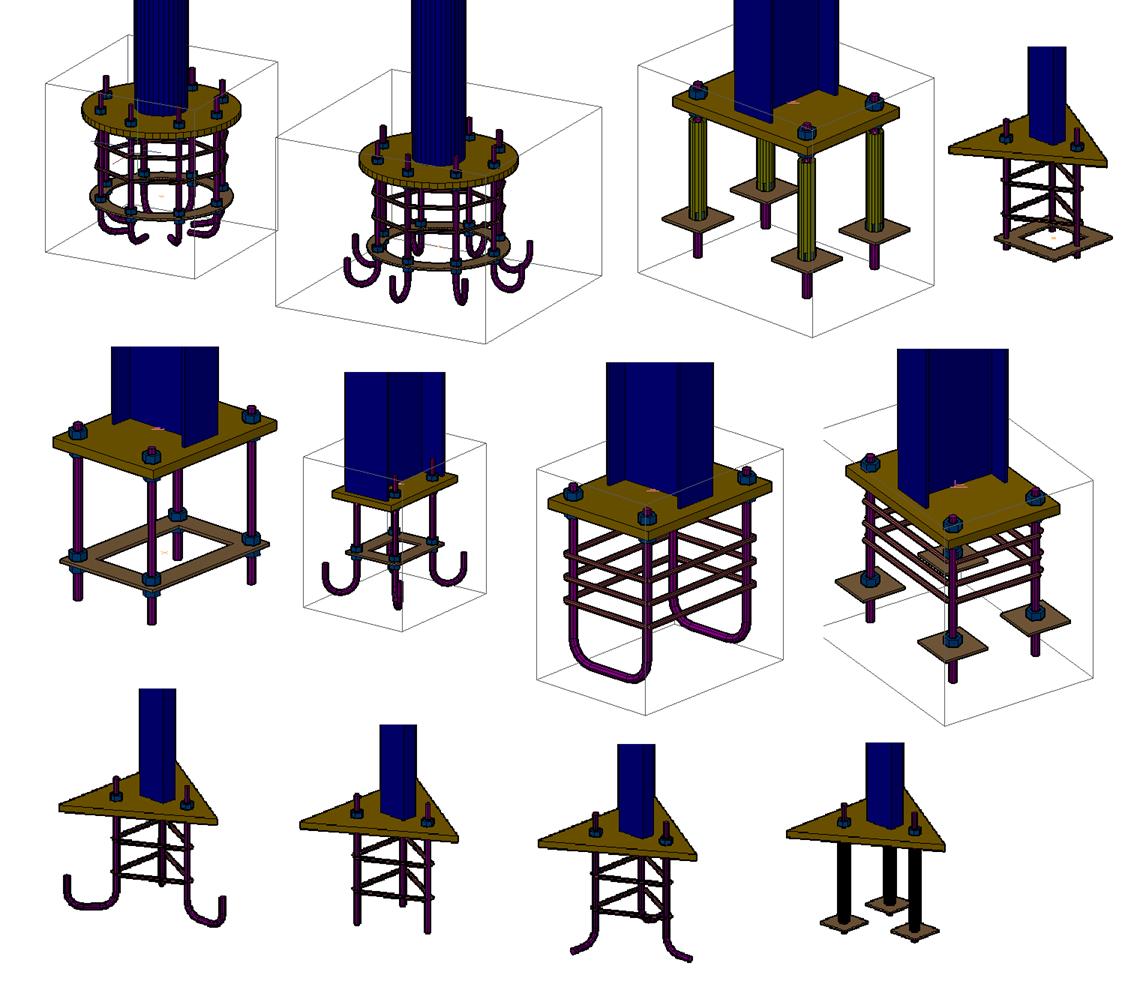

Το παράθυρο διαλόγου ιδιοτήτων επιτρέπει τον καθορισμό αυτών των προσαρμοσμένων αγκυρίων με διάφορα σχήματα, μεγέθη, με δυνατότητες ράβδων δεσίματος/πλάκας δέματος και ροδέλας.

Συνολικά υπάρχουν 11 παραλλαγές. Συμπεριλαμβανομένων των Ορθογώνιων, Τριγωνικών και Κυκλικών επιλογών για ρυθμίσεις.

Διαβάστε περισσότερα για αυτήν τη νέα δυνατότητα Advance Steel 2019 εδώ.

4 – Εμφάνιση οριζόντιων γραμμών πλέγματος σε υψομετρικές όψεις

Εάν το τρισδιάστατο μοντέλο σας περιέχει γραμμές πλέγματος σε διαφορετικά επίπεδα, έχετε τη δυνατότητα να εμφανίσετε αυτές τις γραμμές πλέγματος στις υψομετρικές προβολές του σχεδίου σας.

Για αυτό, πρέπει να ενεργοποιήσετε την προεπιλεγμένη επιλογή “Εμφάνιση οριζόντιας γραμμής πλέγματος σε λεπτομέρειες” που είναι διαθέσιμη στα Εργαλεία διαχείρισης, πριν δημιουργήσετε την προβολή στο σχέδιο.

Όταν εισάγετε μια κατακόρυφη διάσταση σε αυτήν τη γραμμή πλέγματος στο σχέδιό σας, μπορείτε να κουμπώσετε στο σημείο “Προτιμώμενο για μη αυτόματες διαστάσεις” για να λάβετε έξυπνες διαστάσεις που θα προσαρμόζονται αυτόματα σε περίπτωση που η γραμμή πλέγματος διαστάσεων μετακινηθεί στο έργο.

5 – Βελτιωμένη συμπεριφορά ενημέρωσης σχεδίου

Στο Advance Steel 2019, η συμπεριφορά ενημέρωσης σχεδίου έχει βελτιωθεί για έξυπνες διαστάσεις.

Πριν από αυτές τις βελτιώσεις, υπήρχαν ορισμένες περιπτώσεις όπου οι διαστάσεις μετακινήθηκαν σε άλλη τοποθεσία κατά τη διάρκεια μιας ενημέρωσης σχεδίου. Σε αυτήν την έκδοση, οι έξυπνες διαστάσεις παραμένουν στη θέση τους κατά τη διάρκεια μιας ενημέρωσης σχεδίου.

Επίσης, το σύμβολο της πυξίδας παραμένει στη θέση του και διατηρεί το στυλ που του έχει εκχωρηθεί όταν το σχέδιο ενημερώνεται.

6 – Περισσότερος έλεγχος στις προβολές κοπής στα σχέδια

Μπορείτε εύκολα να δημιουργήσετε μια προβολή κοπής στο Advance Steel.
Το μέγεθος των όψεων κοπής αντιστοιχεί τώρα στη διάσταση μεταξύ των δύο σημείων που επιλέχθηκαν κατά τον καθορισμό του επιπέδου κοπής στην κύρια όψη.

Αυτό βοηθά να έχετε περισσότερη σαφήνεια στα σχέδια καταστημάτων και στα σχέδια γενικής διάταξης.

7 – Μοιραστείτε εύκολα το τρισδιάστατο μοντέλο σας εντός ή εκτός του οργανισμού σας

Η δυνατότητα Shared Views σας διευκολύνει να μοιράζεστε τα σχέδια Advance Steel με ενδιαφερόμενους φορείς, χωρίς να τους στέλνετε τα αρχεία σας DWG.

Από τη νέα καρτέλα Συνεργασία στην κορδέλα, μπορείτε να εμφανίσετε την παλέτα Shared Views στο Advance Steel.

Μετά την ολοκλήρωση της επεξεργασίας και τη μεταφόρτωση της κοινόχρηστης προβολής στο cloud, εμφανίζεται μια ειδοποίηση με φούσκα στη γραμμή κατάστασης και μπορείτε να λάβετε τον προσωρινό σύνδεσμο για κοινή χρήση με άλλους.

Οι ενδιαφερόμενοι μπορούν να δουν, να ελέγξουν, να μετρήσουν, να σχολιάσουν και να σημαδέψουν την τρισδιάστατη προβολή, να αποκτήσουν πρόσβαση στις ιδιότητες αντικειμένων Advance Steel, χρησιμοποιώντας το Autodesk Viewer μέσα στο πρόγραμμα περιήγησής τους.

Στο Advance Steel, μπορείτε να ανανεώσετε την παλέτα Shared Views ανά πάσα στιγμή κάνοντας κλικ στο κουμπί Refresh. και δείτε τα τελευταία σχόλια και άλλες πληροφορίες.
