Σημασία του IFC 4.3 για τις υποδομές

Αυτήν τη στιγμή γίνεται πολύς λόγος για το IFC 4.3, το πιο πρόσφατο πρότυπο buildingSMART – επίσης πρόσφατα αναφέραμε τη νέα υποστήριξη IFC 4.3 στο Civil 3D. Γιατί όμως το IFC 4.3 είναι τόσο σημαντικό για την υποδομή;

Το IFC σχεδιάστηκε αρχικά για την κατασκευή κτιρίων και επομένως όλοι οι ορισμοί και οι κατηγορίες ήταν προσανατολισμένες σε κάθετες κατασκευές για μεγάλο χρονικό διάστημα. Στο IFC 2×3 και επίσης στο IFC 4, τα περισσότερα από τα στοιχεία που είναι ορατά στον χρήστη έλαβαν την κλάση IfcBuilding περιγράφεται, γιατί απλώς δεν ήταν διαθέσιμη πιο κατάλληλη τάξη. Ωστόσο, δεδομένου ότι οι κλάσεις δεν καθορίζουν μόνο τη συσχέτιση των στοιχείων σε μια συγκεκριμένη κατηγορία, αλλά και τις εξαρτήσεις, τις ιδιότητες και τους κανόνες για την περιγραφή της γεωμετρίας ως αποτέλεσμα, αυτή ήταν μόνο μια επείγουσα λύση.

Με το IFC 4.1, αυτό ήταν το πρώτο πράγμα που συνέβη ΕάνcΕυθυγράμμιση εισήχθη, ο οποίος ήταν ο πρώτος τρόπος να περιγραφεί καθόλου ένας άξονας στο IFC. Γιατί ήταν αυτό ένα σημαντικό βήμα; Στην περίπτωση οριζόντιων κατασκευών, δεν εργάζεστε με σημειακές συντεταγμένες όπως στην κατασκευή κτιρίων, αλλά με άξονες – ένας δρόμος ή μια σιδηροδρομική γραμμή μπορεί να περιγραφεί από έναν άξονα στον οποίο όλα τα άλλα στοιχεία, όπως ράγες, φανάρια, ιστοί κ.λπ. ευθυγραμμίζονται. Αυτό ήταν το πρώτο βήμα προς τη σωστή κατεύθυνση – αλλά το IFC 4.1 δεν είχε ακόμα τις κατάλληλες κατηγορίες για να περιγράψει δρόμους ή γέφυρες.

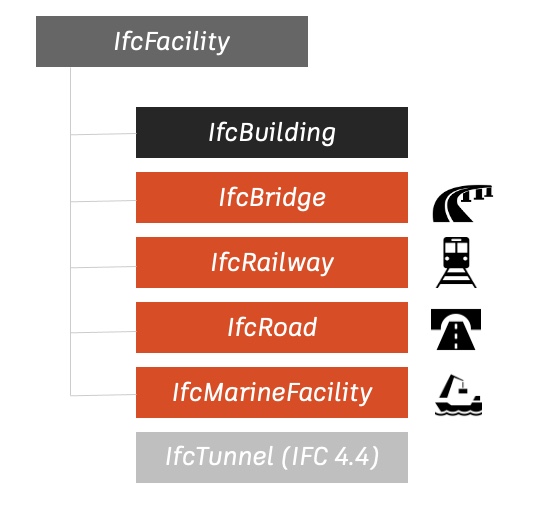

Αυτό αλλάζει τώρα με το IFC 4.3 – επιπλέον IfcBuilding έχουμε τώρα ένα σωρό άλλες κατηγορίες που έχουν σχεδιαστεί ειδικά για τις οριζόντιες δομές και αυτό επίσης ΕάνcΕυθυγράμμιση βέλτιστη χρήση:

Στο επόμενο βήμα, το IFC 4.3 θα ενσωματωθεί στο ISO 16739 – η τρέχουσα κατάσταση μπορεί να ελεγχθεί ανά πάσα στιγμή στον ιστότοπο buildingSMART. Γίνονται ήδη εργασίες για τους νέους ορισμούς προβολής μοντέλων, οι οποίοι εκμεταλλεύονται το νέο IfcAlignments θα χρησιμοποιήσω. Εκτός από διάφορους εκπροσώπους του κλάδου, η Autodesk συμμετέχει επίσης σε αυτήν την ανάπτυξη ως ενεργό μέλος του buildingSMART.

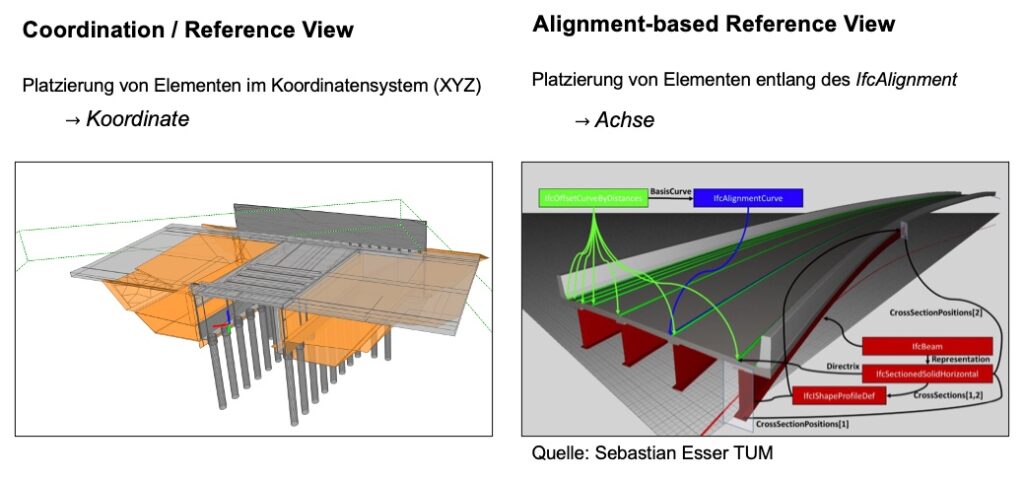

Ως υπενθύμιση: οι “κλασικοί” ορισμοί προβολής μοντέλων με τους οποίους εργαζόμαστε σήμερα (IFC 2×3 Coordination View 2.0 ή IFC 4 Reference View) βασίζονται σε σημειακές συντεταγμένες – οι νέοι ορισμοί προβολής μοντέλου που προορίζονται για την περιοχή υποδομής θα το κάνουν που σχετίζονται με τον άξονα είναι:

Το buildingSMART αναμένεται να δημοσιεύσει τα πρώτα MVD και τη διαδικασία πιστοποίησης IFC 4.3 για κατασκευαστές λογισμικού το 2023. Ωστόσο, μπορείτε ήδη να επωφεληθείτε από τα πλεονεκτήματα του IFC 4.3 σε προϊόντα όπως το Autodesk Civil 3D.

Φυσικά θα σας κρατάμε ενήμερους για περαιτέρω εξελίξεις σε αυτόν τον τομέα!
