Προεπισκόπηση τεχνικής: MEP Fabrication Data Manager

Acerca de MEP Fabrication Data Manager Tech Preview

Το MEP Fabrication Data Manager (FDM) Tech Preview είναι μια υπηρεσία προέκδοσης που βασίζεται σε σύννεφο για τη διαχείριση περιεχομένου κατασκευής MEP με το Autodesk Revit 2022 και μεταγενέστερα.

Τι είναι το περιεχόμενο παραγωγής του ευρωβουλευτή;

Το περιεχόμενο παραγωγής του MEP παρέχει στους κατασκευαστές μηχανικών και εργολάβων εξαρτήματα πλούσια σε πληροφορίες που ενισχύουν την ψηφιακή κατασκευή και κατασκευή. Εκτός από μια ακριβή γεωμετρική αναπαράσταση, αυτά τα εξαρτήματα αλληλεπιδρούν έξυπνα μεταξύ τους για να εξασφαλίσουν τη σωστή σύνδεση των φλαντζών σωλήνων, των εξαρτημάτων βαλβίδων και των διαφορετικών ποικιλιών μηχανικών αρμών, με αποτέλεσμα μοντέλα υψηλής ακρίβειας και λεπτομέρειες που υποστηρίζουν ροές εργασιών ποσοτικοποίησης, εκτίμησης και προκατασκευής για συστήματα σωληνώσεων. Επιπλέον, τα εξαρτήματα του αγωγού έχουν ενσωματωμένα τα κατασκευαστικά χαρακτηριστικά τους, τον τρόπο σχηματισμού των πτυχών των ραφών και των αρμών, καθώς και τη διευρυμένη όψη των διαφορετικών μερών. Χρησιμοποιείται σε συνδυασμό με το Autodesk CAMduct, αυτό το περιεχόμενο κατασκευής Revit παρέχει μια ολοκληρωμένη σχεδιαστική λύση για την κατασκευή αγωγών.

Τι είναι η “Τεχνική Προεπισκόπηση”;

Οι Tech Previews παρέχουν πρώιμη πρόσβαση σε λειτουργίες προέκδοσης ή beta για μεταγενέστερη αξιολόγηση. Τα θέτουμε στη διάθεσή σας για να αξιολογήσετε τις νέες λειτουργίες του BIM και να μας πείτε τη γνώμη σας για το τι σας ταιριάζει και τον τρόπο που σχεδιάζετε και κατασκευάζετε. Δεν είναι διαθέσιμες όλες οι Tech Previews σε όλες τις τοποθεσίες και σε όλες τις γλώσσες. Προς το παρόν, η προεπισκόπηση MEP FDM Tech είναι διαθέσιμη μόνο στα Αγγλικά και η πρόσβαση στην προεπισκόπηση MEP FDM Tech είναι διαθέσιμη μόνο σε χρήστες που έχουν ενεργή συνδρομή στο Autodesk Revit 2022 ή νεότερη έκδοση, είτε μεμονωμένα είτε ως μέρος μιας συλλογής. Η προεπισκόπηση MEP FDM Tech διέπεται από τους όρους των Όρων & Προϋποθέσεων της Autodesk Tech Preview.

Τεχνική προεπισκόπηση MEP Fabrication Data Manager (FDM).

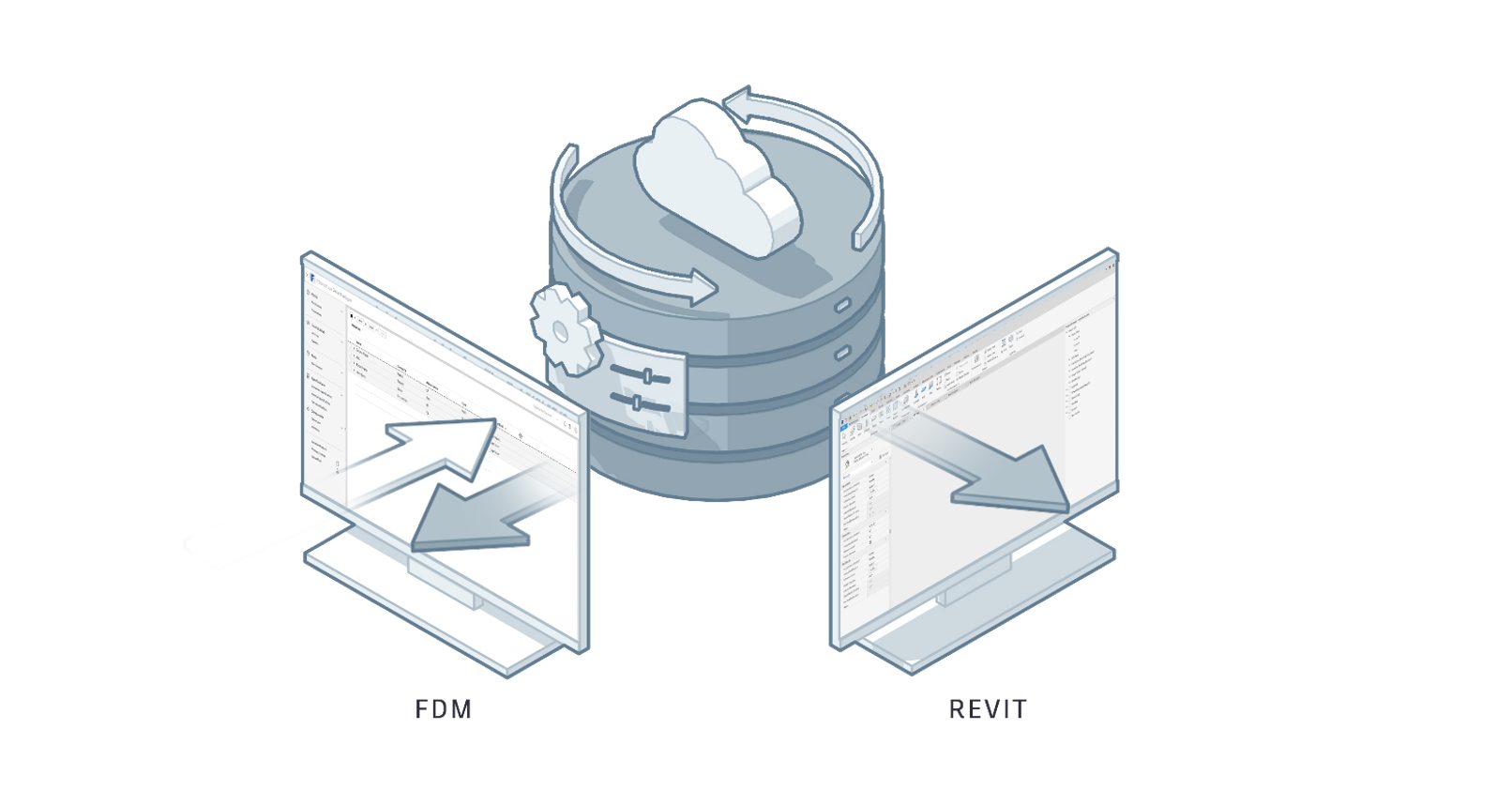

Το MEP Fabrication Data Manager Tech Preview προσφέρει πρόσβαση σε μια υπηρεσία που βασίζεται σε σύννεφο που επιτρέπει στους χρήστες να διαχειρίζονται περιεχόμενο κατασκευής MEP για ροές εργασιών μοντελοποίησης που βασίζονται στο Revit. Για αυτήν την Τεχνική Προεπισκόπηση, εστιάζουμε σε εγκαταστάσεις που σχετίζονται με σωλήνες.

Ως υπηρεσία που βασίζεται σε σύννεφο, το FDM διευκολύνει τους χρήστες να διανέμουν και να μοιράζονται περιεχόμενο με άλλους χρήστες. Αυτό επιτρέπει τη γρήγορη και εύκολη συνεργασία χωρίς τις ταλαιπωρίες της χειροκίνητης διαχείρισης αρχείων ή του γενικού συγχρονισμού αρχείων cloud.

Ένα άλλο βασικό πλεονέκτημα του FDM είναι η ενσωμάτωσή του με το Revit. Η FDM παρέχει ένα υπερσύγχρονο σύστημα διαχείρισης δεδομένων και περιεχομένου, χτισμένο στην πλατφόρμα Autodesk Forge, για να κάνει όσο το δυνατόν πιο εύκολη τη χρήση των δυνατοτήτων μηχανικής λεπτομέρειας και μοντελοποίησης του Revit. Καθώς το FDM ωριμάζει, οι χρήστες του Revit δεν θα βασίζονται πλέον στο Autodesk CADmep, ESTmep ή CAMduct για τη διαχείριση του περιεχομένου παραγωγής τους και των σχετικών δεδομένων.

Έχοντας τα δεδομένα διαθέσιμα σε μια υπηρεσία που βασίζεται σε σύννεφο, ανοίγει επίσης η ευκαιρία για την εμφάνιση νέων συνδεδεμένων ροών εργασίας. Για παράδειγμα, σε μελλοντικές επαναλήψεις, θα θέλαμε να φέρουμε δεδομένα κόστους και εργασίας στο FDM, επιτρέποντας τη διαχείριση εκτίμησης και προϋπολογισμού σε πολλά προϊόντα και συστήματα μέσω ασφαλών συνδέσεων με μοντέλα Revit και FDM.

Τι έπεται?

Δεδομένου ότι το FDM είναι μια υπηρεσία που βασίζεται στο cloud, σχεδιάζουμε να συνεχίσουμε να προσθέτουμε λειτουργικότητα για το άμεσο μέλλον. Μερικά παραδείγματα θα μπορούσαν να είναι η προσθήκη ή/και η δημιουργία στοιχείων κατασκευής που δεν περιλαμβάνονται στην αρχική μεταφόρτωση στο cloud. απλοποίηση της διαχείρισης δεδομένων για περιεχόμενο από διαφορετικές πηγές, όπως ο εντοπισμός διαφορετικών ορισμών υλικού και συνδέσεων· και διαχείριση δεδομένων που σχετίζονται με λαμαρίνα για την υποστήριξη της δημιουργίας μοντέλων και της μετα-κατασκευής.

Για να παραμείνετε ενημερωμένοι με τα εξελισσόμενα σχέδιά μας, ανατρέξτε στην ενότητα Διαχείριση δεδομένων κατασκευής MEP στο Forge του Δημόσιου Οδικού Χάρτη Revit.

Οι λεπτομέριες

Θα περιγράψουμε τις κύριες λειτουργίες που προσφέρει η FDM σε αυτήν τη φάση beta. Αυτό προορίζεται μόνο για την παροχή ενός πολύ γενικού αρχικού προσανατολισμού. Περισσότερες λεπτομέρειες μπορείτε να βρείτε στην ηλεκτρονική βοήθεια του MEP Fabrication Data Manager.

Η τεχνική προεπισκόπηση του MEP Fabrication Data Manager αποτελείται από δύο κύρια στοιχεία:

Μια εφαρμογή web που βασίζεται σε πρόγραμμα περιήγησης για την τροποποίηση των δεδομένων, προσβάσιμη μέσω
Ένα ελαφρύ στοιχείο επιφάνειας εργασίας για συγχρονισμό δεδομένων με το cloud

Πώς να αρχίσω

Για να ξεκινήσετε, ακολουθήστε αυτήν τη ροή εργασίας υψηλού επιπέδου:

Λήψη και εγκατάσταση του FDM Sync.
Μεταφορτώστε τα υπάρχοντα δεδομένα διαμόρφωσης στο cloud.
Ελέγξτε τα μεταφορτωμένα δεδομένα.
Διαμόρφωση συνεργατών.
Κάντε λήψη των αρχικών δεδομένων χρησιμοποιώντας το FDM Sync.
Κάντε τροποποιήσεις στα δεδομένα χρησιμοποιώντας FDM.
Συγχρονίστε δεδομένα τοπικά χρησιμοποιώντας το FDM Sync.

Δείτε τη βοήθεια του FDM για να μάθετε πώς να ξεκινήσετε.

Λήψη και εγκατάσταση του FDM Sync

Ως συνδρομητής του Revit 2022 και μεταγενέστερος (είτε αυτόνομος είτε ως μέρος συλλογής), το FDM Sync είναι διαθέσιμο μέσω της εφαρμογής Autodesk Desktop App (ADA) και του λογαριασμού Autodesk.

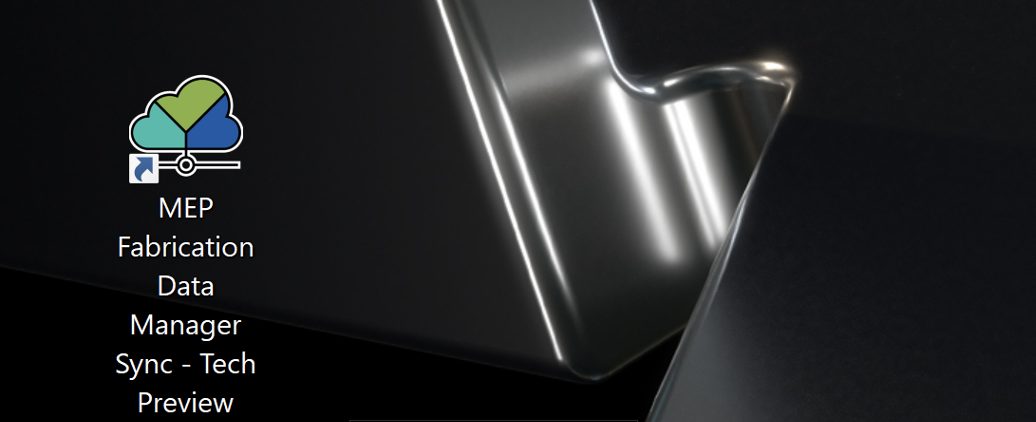

Το εικονίδιο FDM Sync εμφανίζεται στην επιφάνεια εργασίας και στο δίσκο συστήματος

Φόρτωση περιεχομένου

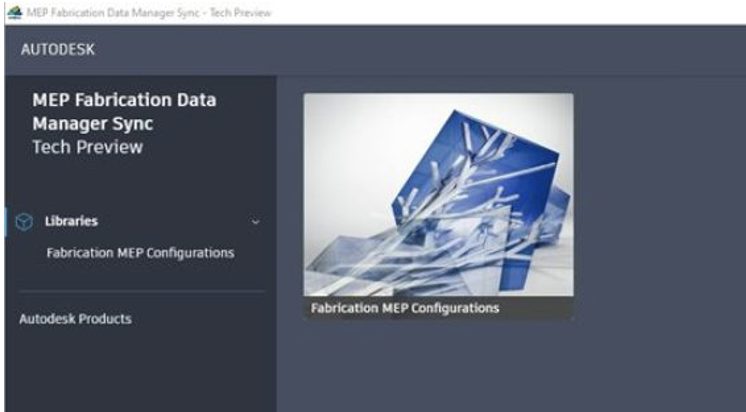

Μετά την εγκατάσταση του FDM Sync, χρησιμοποιήστε το για να ανεβάσετε τις ρυθμίσεις κατασκευής σας στο cloud ως βάση για νέες συνεργατικές ροές εργασίας.

Σημείωση: Από προεπιλογή, οι διαμορφώσεις προϊόντων 2022 εγκαθίστανται στον ακόλουθο φάκελο: C:UsersPublicDocumentsAutodeskFabrication

Ελέγξτε τα μεταφορτωμένα δεδομένα

Τα δεδομένα παραγωγής αποτελούνται από έναν αριθμό αλληλεξαρτώμενων σχέσεων που ιστορικά ήταν δύσκολο να κατανοηθούν πλήρως στις λύσεις επιτραπέζιων υπολογιστών. Το FDM προσφέρει μια διαισθητική άποψη αυτών των σχέσεων, παρέχοντας μια μοναδική προσέγγιση στη βοήθεια πλοήγησης και διαχείρισης. Αυτό είναι γνωστό ως Διαχειριστής Σχέσεων.

Για παράδειγμα, εάν πρέπει να προσδιορίσετε γρήγορα ποιες υπηρεσίες έχουν ρυθμιστεί να χρησιμοποιούν ένα συγκεκριμένο τμήμα, μπορείτε να πλοηγηθείτε σε αυτό το τμήμα και, στη συνέχεια, να εξερευνήσετε τις σχέσεις του για να προσδιορίσετε όλες τις υπηρεσίες που αναφέρονται από αυτό το τμήμα. Ομοίως, μπορείτε να δείτε ποια μέρη χρησιμοποιούν συγκεκριμένο σύνδεσμο. Ανατρέξτε στη βοήθεια του FDM για λεπτομέρειες σχετικά με την προβολή και τη διαχείριση σχέσεων.

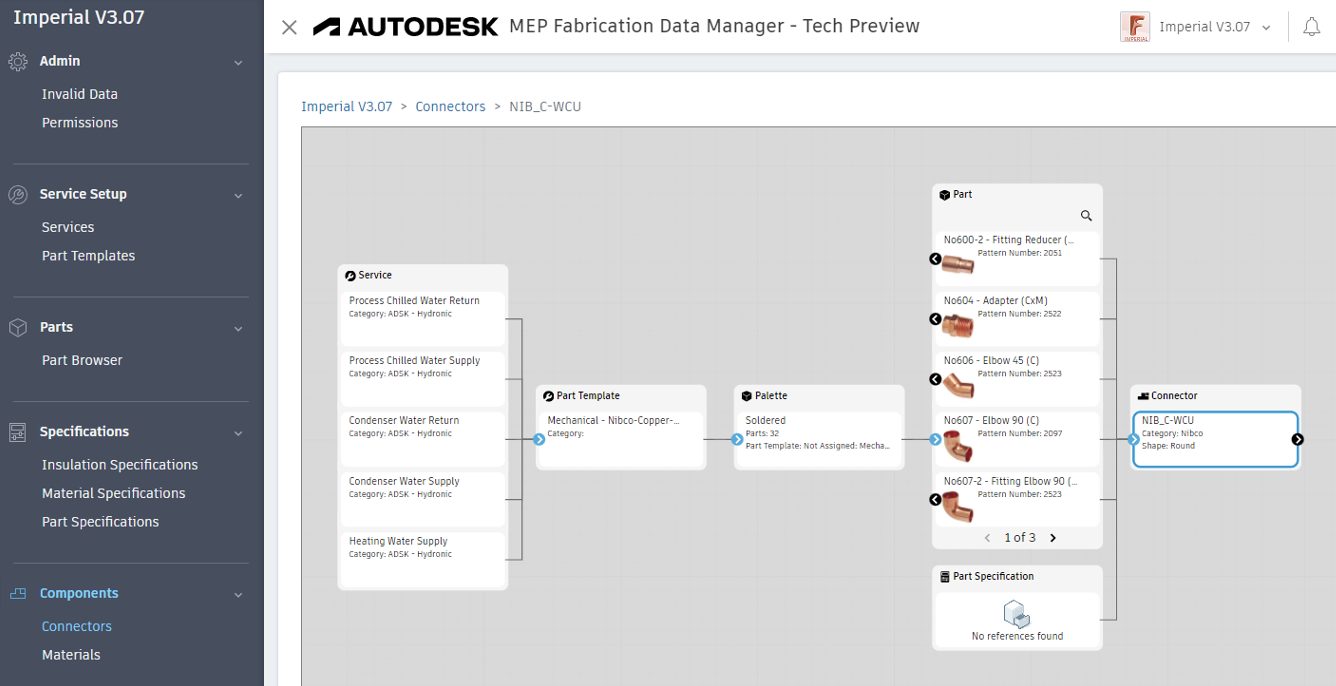

Η πλοήγηση από την υποδοχή προς τα δεξιά αποκαλύπτει όλα τα μέρη που χρησιμοποιούν την επιλεγμένη υποδοχή και σας επιτρέπει να προσδιορίσετε τις υπηρεσίες όπου μπορούν να βρεθούν τα εξαρτήματα

Διαμόρφωση συνεργατών

Μπορείτε να προσθέσετε συνεργάτες χρησιμοποιώντας τη διεύθυνση email που σχετίζεται με το αναγνωριστικό σας Autodesk. Τα άτομα που προσκαλείτε θα βλέπουν τις ρυθμίσεις σας κάτω από το Contributor ή το Viewer στο FDM Sync. Οι συνεργάτες μπορούν να χρησιμοποιήσουν κοινόχρηστες ρυθμίσεις στο Revit ή, εάν τους χορηγηθούν, να βοηθήσουν στη διαχείριση των ρυθμίσεων. Ανατρέξτε στη βοήθεια του FDM για λεπτομέρειες σχετικά με τη διαχείριση των δικαιωμάτων.

Τοπικός συγχρονισμός και χρήση στο Revit

Για να χρησιμοποιήσετε τις ρυθμίσεις cloud στο Revit, εσείς (και τυχόν συνεργάτες) πρέπει να συγχρονίσετε δεδομένα από το cloud στην τοπική κρυφή μνήμη. Στη συνέχεια, θα δείτε τη διαμόρφωση που βασίζεται στο σύννεφο στο Revit με ένα εικονίδιο cloud. Μπορείτε να κάνετε μοντελοποίηση στο Revit με τον ίδιο τρόπο σαν να ήταν τοπική η διαμόρφωση. Ανατρέξτε στη βοήθεια του FDM για λεπτομέρειες σχετικά με τη διαχείριση διαμορφώσεων.

Το παρακάτω βίντεο παρέχει μια σύντομη περίληψη της ροής εργασιών που συζητήθηκε παραπάνω.

Κάνε αλλαγές

Οι χρήστες με πρόσβαση ανάγνωσης/εγγραφής μπορούν να δημιουργήσουν και να τροποποιήσουν υπηρεσίες. Πρότυπα και σύνολα ανταλλακτικών. προδιαγραφές εξαρτημάτων, υλικών και μόνωσης· και εξαρτήματα όπως σύνδεσμοι και υλικά. Για παράδειγμα, μπορείτε να αντιγράψετε υπηρεσίες για να δημιουργήσετε νέες ή να μετονομάσετε υπηρεσίες εάν είναι απαραίτητο.

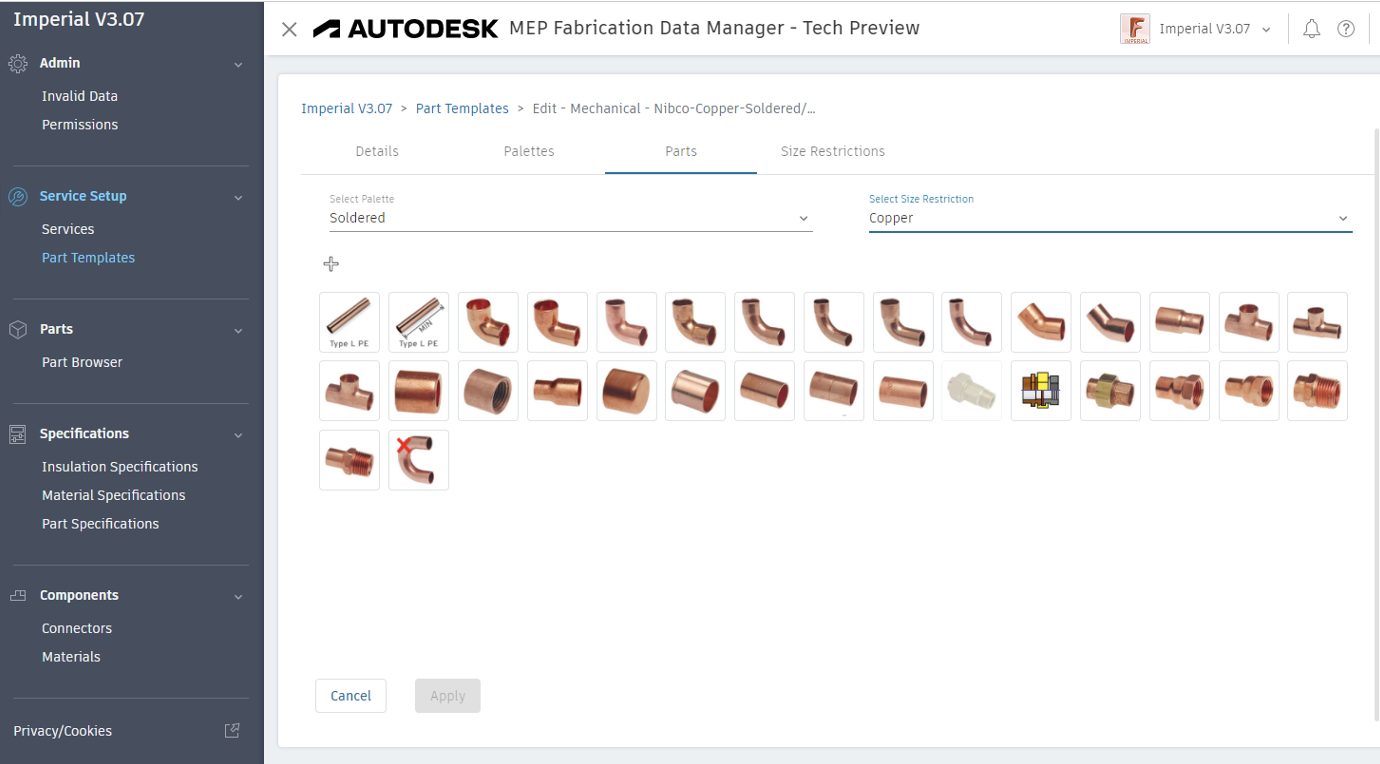

Επεξεργαστείτε ένα πρότυπο στο FDM για να καθορίσετε ποια μέρη είναι διαθέσιμα για τις σχετικές υπηρεσίες

Ανατρέξτε στη βοήθεια του FDM για λεπτομέρειες σχετικά με την αλλαγή των ρυθμίσεων.

Οποιεσδήποτε αλλαγές γίνονται στο FDM πρέπει να συγχρονίζονται με άλλους χρήστες που χρησιμοποιούν το FDM Sync. Αφού ολοκληρωθεί ο συγχρονισμός, τα δεδομένα πρέπει να φορτωθούν ξανά στο μοντέλο Revit. Αυτό θα ενημερώσει όλες τις αλλαγές, θα καταστήσει διαθέσιμες νέες υπηρεσίες που δημιουργήθηκαν και θα ενημερώσει πληροφορίες, όπως στοιχεία που μετονομάστηκαν.

Το παρακάτω βίντεο παρέχει μια επισκόπηση του τρόπου δημιουργίας και τροποποίησης υπηρεσιών.

εκτιμούμε τα σχόλιά σας

Μπορείτε να μας υποβάλετε απευθείας σχόλια σχετικά με την εμπειρία σας. Ενημερώστε μας τη γνώμη σας για τη διαδικασία και, το πιο σημαντικό, ποιες βασικές πτυχές θα σας επιτρέψουν να χρησιμοποιήσετε αυτήν τη νέα λύση με τις ροές εργασιών μοντελοποίησης κατασκευής που βασίζονται στο Revit. Χρησιμοποιήστε τον σύνδεσμο «Παροχή σχολίων» που βρίσκεται στο μενού Βοήθεια του FDM.
