Η Autodesk κυκλοφορεί το Fusion 360 with PowerMill (έκδοση 2023.1) με νέα επίπεδη κατεργασία 5 αξόνων, νέο φινίρισμα στηρίγματος και πολλά άλλα – Προηγμένη κατασκευή

Ο αυτοματισμός είναι ένα καυτό θέμα στο λογισμικό CAM εδώ και χρόνια. Η επιτυχία έγκειται στην αντικατάσταση των μη αυτόματων εργασιών με αυτοματοποιημένες ροές εργασίας που επιτρέπουν τον καθορισμό, την κοινή χρήση και την επαναχρησιμοποίηση των βέλτιστων πρακτικών σε εξαρτήματα και ομάδες. Ευτυχώς, η πιο πρόσφατη ενημέρωση του Fusion 360 with PowerMill (έκδοση 2023.1) περιλαμβάνει δύο εντελώς νέες στρατηγικές μηχανικής κατεργασίας με γνώμονα τον αυτοματισμό, επιτρέποντας τη βελτιστοποίηση ορισμένων από τις πιο κοινές ροές εργασιών προγραμματισμού CAM.

PowerMill 2023.1 – Έκδοση από τον πελάτη: 5 Δεκεμβρίου 2022

Σε αυτό το άρθρο, θα καλύψουμε τα σημαντικότερα σημεία κυκλοφορίας καθώς και θα παρέχουμε συνδέσμους για να παρακολουθήσετε πιο λεπτομερή εκπαιδευτικά βίντεο (για όσους από εσάς θέλετε να δείτε τις βελτιώσεις στην πράξη).

ΝΕΟ: Κεκλιμένο επίπεδο φινίρισμα

Έναρξη με επίπεδες επιφάνειες. Ανεξάρτητα από το αν φτιάχνετε ένα απλό αεροδιαστημικό στήριγμα ή ένα εξαιρετικά περίπλοκο εργαλείο καλουπιού, το πιθανότερο είναι ότι θα επεξεργαστείτε ένα μείγμα από καμπύλες και επίπεδες όψεις. Στις περισσότερες περιπτώσεις, οι επίπεδες περιοχές συνήθως κατεργάζονται καλύτερα χρησιμοποιώντας το άκρο ενός εργαλείου με επίπεδο πυθμένα – όπως ένα εργαλείο μύλου με άκρο ή ακτίνα άκρου – καθώς αυτό επιτρέπει τη χρήση μεγαλύτερων βημάτων για μικρότερους χρόνους κύκλου.

Ο προγραμματισμός επίπεδων όψεων είναι απλός όταν όλα τα πρόσωπα είναι ευθυγραμμισμένα με τον ίδιο τρόπο – αλλά εμπλέκεται πολύ περισσότερο εάν υπάρχουν πολλές επίπεδες όψεις, όλες σε διαφορετικές γωνίες. Ο προγραμματισμός όλων αυτών των προσώπων μπορεί γρήγορα να γίνει μια επίπονη εργασία και πιθανότατα θα περιλαμβάνει τη δημιουργία πολλαπλών επιπέδων εργασίας και διαδρομών εργαλείων για κάθε διαμέρισμα.

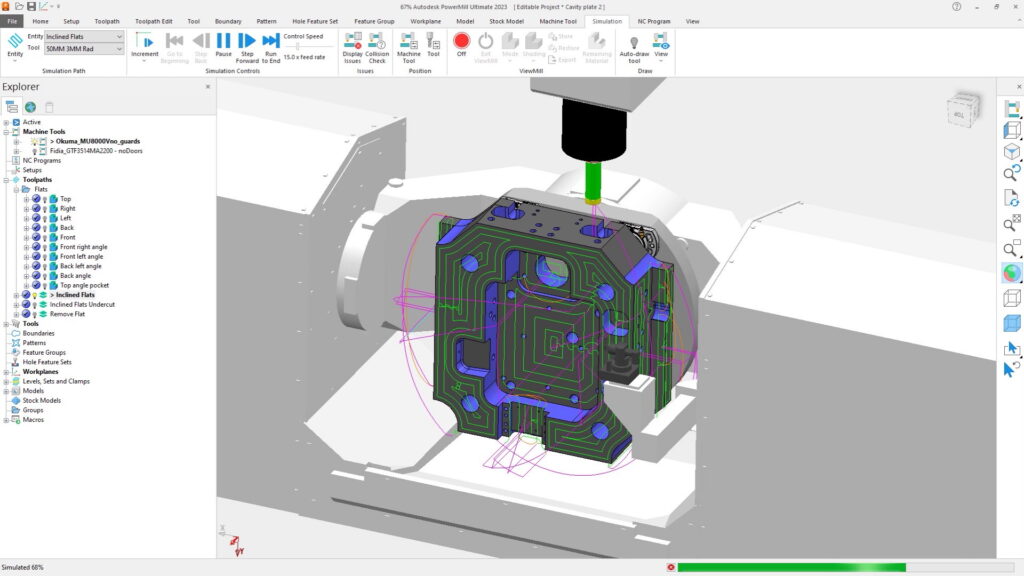

Ευτυχώς, το PowerMill 2023.1 περιλαμβάνει μια λύση – που ονομάζεται “Κεκλιμένο επίπεδο φινίρισμα”. Όπως υποδηλώνει το όνομα, αυτή η εντελώς νέα διαδρομή εργαλείων αυτοματοποιεί τη μηχανική κατεργασία αυτών των γωνιακών επίπεδων επιφανειών βρίσκοντας όλες τις επίπεδες όψεις μέσα σε ένα εύρος που καθορίζεται από τον χρήστη και στη συνέχεια κατεργάζοντάς τις με μια μοναδική διαδρομή εργαλείων 5 αξόνων. Όπως θα περίμενε κανείς, μια σειρά προηγμένων επιλογών επιτρέπει εξαιρετικό έλεγχο του ακριβούς στυλ και της έκτασης της κατεργασίας.

Όπως θα δείτε από αυτό το εκπαιδευτικό βίντεο, η πιθανή εξοικονόμηση χρόνου όσον αφορά τους χρόνους προγραμματισμού CAM θα ​​μπορούσε να είναι τεράστια, καθώς και να μειώσει σημαντικά την πιθανότητα ανθρώπινου λάθους. Και για όσους χρησιμοποιούν μηχανήματα 3+2 που δεν μπορούν να μετακινήσουν και τους 5 άξονες ταυτόχρονα, ρίξτε μια ματιά σε αυτήν την ανάρτηση του φόρουμ για να αποκτήσετε πρόσβαση σε ένα εύχρηστο πρόσθετο που χρησιμοποιεί τον ίδιο υποκείμενο κώδικα για να δημιουργήσει ξεχωριστές διαδρομές 3+2 εργαλείων για να επεξεργαστεί όλα τα κεκλιμένα επίπεδα στο δικό σας μηχανές.

ΝΕΟ: Ολοκλήρωση ξεκούρασης

Η επόμενη ενημέρωση μας σχετίζεται με την κατεργασία ανάπαυσης (αυτή είναι η δυνατότητα εύρεσης αποθεμάτων που δεν έχουν υποστεί επεξεργασία από προηγούμενες λειτουργίες και αφαιρούνται). Η υπόλοιπη μηχανική κατεργασία δεν είναι καινούργια στο PowerMill, στην πραγματικότητα, υπάρχουν ήδη αρκετές διαθέσιμες επιλογές.

1. Μολύβι Φινίρισμα
   • Περιγραφή: Αυτή η στρατηγική παράγει περάσματα διαδρομής εργαλείων που ακολουθούν το σχήμα της γωνίας που υποβάλλεται σε μηχανική επεξεργασία με αποτέλεσμα οπτικά ευχάριστα φινιρίσματα επιφανειών. Οι χρήστες μπορούν να επιλέξουν να δημιουργήσουν μεμονωμένα ή πολλαπλά περάσματα με τα τελευταία να είναι τα πλέον κατάλληλα για την αφαίρεση μεγαλύτερων ποσοτήτων υλικού.
   • Γνωστοί περιορισμοί: Αυτή η διαδρομή εργαλείων μπορεί μερικές φορές να αποτύχει να αναγνωρίσει το μη κατεργασμένο απόθεμα σε ορισμένες περιπτώσεις (για παράδειγμα στα άκρα των φιλετών όπου η ακτίνα ξεθωριάζει ή όταν πολλά φιλέτα τέμνονται μεταξύ τους). Αυτό μπορεί να σημαίνει ότι ο προγραμματιστής CAM πρέπει να δημιουργήσει πρόσθετες διαδρομές εργαλείων ή να βασίζεται στη χειροκίνητη στίλβωση μετά την κατεργασία.
2. Γωνιακό φινίρισμα
   • Περιγραφή: Αυτή η διαδρομή εργαλείων χρησιμοποιεί παρόμοια διαδικασία ανίχνευσης υλικού με το Pencil Finishing, αλλά παρέχει πρόσθετες επιλογές για τη μηχανική επεξεργασία απότομων και ρηχών περιοχών χρησιμοποιώντας διαφορετικές προσεγγίσεις. Οι χρήστες μπορούν να επιλέξουν να κατεργαστούν ρηχές περιοχές με κίνηση «κατά μήκος» της διαδρομής εργαλείων και απότομες περιοχές με κίνηση «απέναντι» για να διαχειριστούν την εμπλοκή του αποθέματος και να αποφύγουν τη θραύση του εργαλείου.
   • Γνωστοί περιορισμοί: Όπως και το Pencil Finishing, αυτή η διαδρομή εργαλείου μπορεί επίσης να αποτύχει να αναγνωρίσει μη κατεργασμένο απόθεμα σε ορισμένες περιπτώσεις (όπως τα άκρα των φιλέτων ή τα τέμνοντα φιλέτα).
3. Όρια ανάπαυσης
   • Περιγραφή: Τα όρια ανάπαυσης μπορούν να ανιχνεύσουν με ακρίβεια μη κατεργασμένο απόθεμα με βάση προηγούμενες εργασίες μηχανικής κατεργασίας ή μεγέθη κοπτικών εργαλείων. Η διαδικασία δημιουργεί ένα ή περισσότερα τρισδιάστατα περιγράμματα που μπορούν να χρησιμοποιηθούν για τον περιορισμό των διαδρομών εργαλείων στη μηχανή εντός συγκεκριμένων περιοχών. Τα όρια ανάπαυσης είναι πιο ακριβή από το μολύβι και το γωνιακό φινίρισμα και δεν υποφέρουν από τα ίδια προβλήματα ακρίβειας που αναφέρθηκαν προηγουμένως.
   • Γνωστοί περιορισμοί: Ενώ τα όρια ανάπαυσης μπορούν να ανιχνεύσουν με ακρίβεια μη κατεργασμένο απόθεμα, δεν υπάρχει ενιαία διαδρομή εργαλείων που να μπορεί να χρησιμοποιηθεί για την αποτελεσματική αφαίρεση του υλικού μόλις βρεθεί. Αντίθετα, ο προγραμματιστής CAM θα ​​χρειαστεί να αφιερώσει επιπλέον χρόνο στον καθορισμό των καλύτερων στρατηγικών που θα χρησιμοποιήσει για καθεμία από τις περιοχές που ορίζονται εντός του ορίου.

Ενώ υπάρχουν τρεις βασικές στρατηγικές στο PowerMill, δεν είναι πάντα προφανές ποια να χρησιμοποιήσετε για οποιοδήποτε δεδομένο μέρος ή έργο. Ευτυχώς, το PowerMill 2023.1 περιλαμβάνει μια εντελώς νέα στρατηγική φινιρίσματος ανάπαυσης που συνδυάζει τις καλύτερες πτυχές του φινιρίσματος με μολύβι, του φινιρίσματος των γωνιών και των ορίων ανάπαυσης – για να βρείτε με ακρίβεια μη κατεργασμένο υλικό και να το αφαιρέσετε με ασφάλεια και αποτελεσματικότητα.

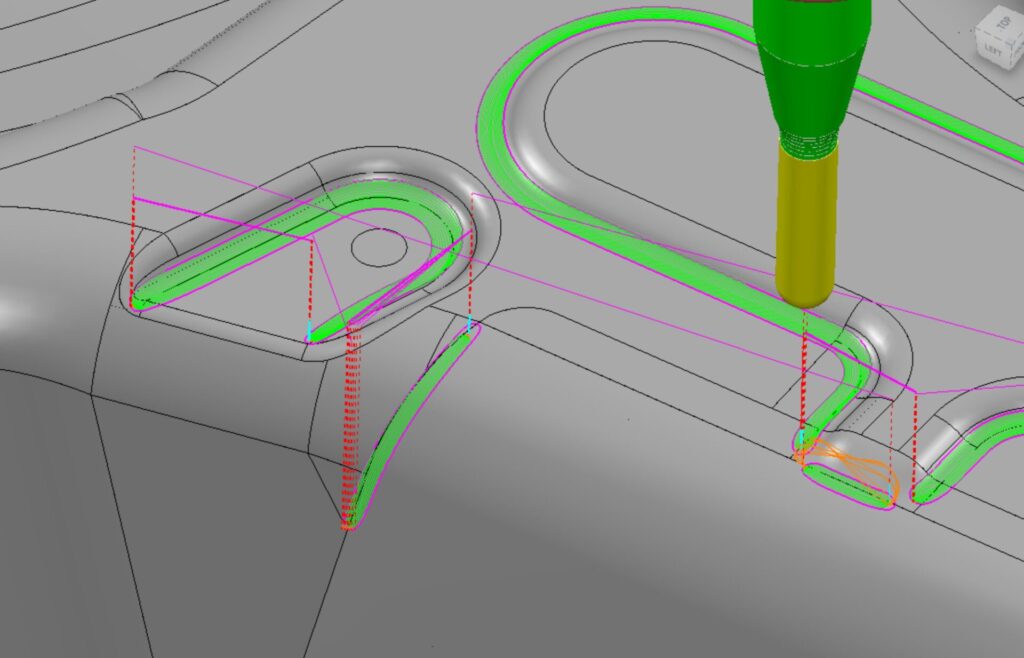

Η νέα στρατηγική Rest Finishing προσδιορίζει τις περιοχές ανάπαυσης από ένα εργαλείο αναφοράς με τον ίδιο τρόπο που θα έκαναν τα όρια ανάπαυσης του PowerMill και, στη συνέχεια, επεξεργάζεται αυτές τις περιοχές χρησιμοποιώντας μια απότομη και ρηχή διαδρομή εργαλείων, με μια σειρά επιλογών, συμπεριλαμβανομένης της δυνατότητας χρήσης μηχανής 5 αξόνων κίνηση με αυτόματη αποφυγή σύγκρουσης.

Για να μάθετε περισσότερα σχετικά με τη νέα στρατηγική του Rest Finishing, παρακολουθήστε αυτό το εκπαιδευτικό βίντεο.

ΕΝΙΣΧΥΜΕΝΟ: Πιο συνεπής αποφυγή σύγκρουσης

Κυκλοφόρησε για πρώτη φορά στο PowerMill 2019, η αυτόματη αποφυγή σύγκρουσης χρησιμοποιεί κίνηση μηχανής 5 αξόνων για την αποφυγή συγκρούσεων και παρ’ ολίγον ατυχημάτων που μπορεί να περιλαμβάνουν τη διάταξη του κοπτικού εργαλείου και το μοντέλο στόχου CAD. Στα χρόνια από τότε που κυκλοφόρησε για πρώτη φορά, έχουμε επικεντρωθεί στην αξιοπιστία για να διασφαλίσουμε ότι η κίνηση του μηχανήματος 5 αξόνων είναι ομαλή και προβλέψιμη.

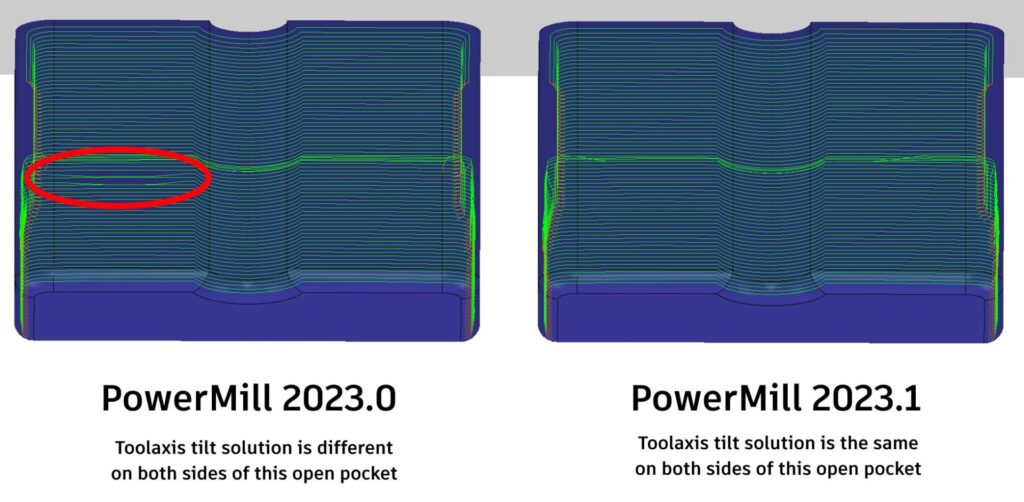

Αυτές οι βελτιώσεις συνεχίζονται στο PowerMill 2023.1 με πιο σταθερή κλίση του άξονα εργαλείων σε γειτονικά περάσματα διαδρομών εργαλείων, καθώς και βελτιωμένη συνοχή της κλίσης κατά την κατεργασία συμμετρικών εξαρτημάτων. Προσανατολίζοντας το εργαλείο κοπής στο τεμάχιο εργασίας με πιο συνεπή τρόπο, διατηρούνται επίσης οι δυνάμεις κοπής που θα οδηγήσουν σε καλύτερα επίπεδα φινιρίσματος επιφανειών. Μπορεί επίσης να βοηθήσει στη μείωση της πιθανότητας εμφάνισης ελαττωμάτων λόγω μικρών ανακρίβειων που μπορεί να υπάρχουν στη ρύθμιση του μηχανήματος CNC. Τελικά, αυτό θα συμβάλει στη βελτίωση της ποιότητας των ανταλλακτικών και στη μείωση της ανάγκης για χειροκίνητη στίλβωση.

Για να μάθετε περισσότερα σχετικά με τις αλλαγές στην αποφυγή σύγκρουσης, παρακολουθήστε αυτό το εκπαιδευτικό βίντεο.

ΕΝΙΣΧΥΜΕΝΟ: Η σύνδεση εγκατάστασης μετακινείται

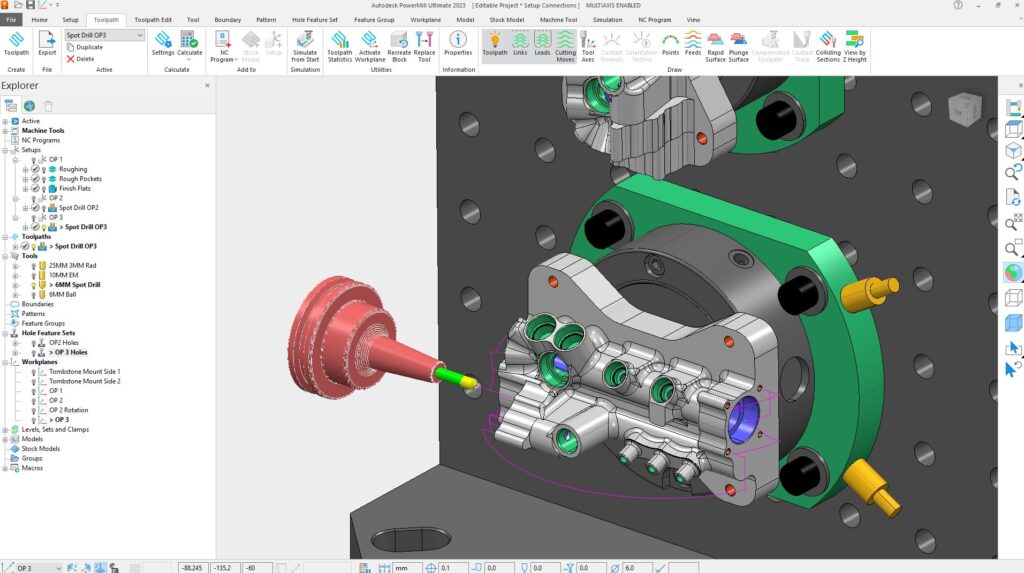

Επίσης, που προστέθηκαν στο PowerMill 2019, οι ρυθμίσεις βοηθούν στην απλούστευση του προγραμματισμού CAM, επιτρέποντας τον καθορισμό και τη διαχείριση μοντέλων CAD, φωτιστικών, δεδομένων και άλλων κοινών ρυθμίσεων σε μια ενιαία οντότητα στο PowerMill – που ονομάζεται “Setup”. Σε επόμενες εκδόσεις, οι ρυθμίσεις έχουν βελτιωθεί για να παρέχουν περισσότερες δυνατότητες – και αυτό συνεχίζεται στην έκδοση 2023.1 με τη δυνατότητα ορισμού και ελέγχου κινήσεων σύνδεσης.

Ασφαλείς περιοχές, ύψη απόστασηςκαθώς σημεία έναρξης και λήξηςόλα μπορούν πλέον να οριστούν και να εφαρμοστούν σε διαδρομές εργαλείων μέσα σε μια εγκατάσταση. Εάν αλλάξουν αυτές οι ρυθμίσεις, τυχόν διαδρομές εργαλείων που περιέχονται στη ρύθμιση θα ενημερωθούν αυτόματα – αν και αξίζει να σημειωθεί ότι μια επιλογή πλαισίου επιλογής επιτρέπει την αλλαγή μεμονωμένων διαδρομών εργαλείων εάν χρειάζεται.

Μια άλλη μικρή αλλά σημαντική βελτίωση στις ρυθμίσεις αλλάζει τη συμπεριφορά κάθε φορά που μια διαδρομή εργαλείων σύρεται μέσα ή έξω από μια εγκατάσταση. Τώρα, εάν συμβεί αυτό, η διαδρομή εργαλείου θα ακυρωθεί. Αυτό γίνεται για να παρέχει πρόσθετη ασφάλεια, καθώς είναι πιθανό οι ρυθμίσεις που σχετίζονται με τους σφιγκτήρες και το απόθεμα να είναι διαφορετικές και να απαιτούν τον επανυπολογισμό της διαδρομής του εργαλείου.

Για να μάθετε περισσότερα σχετικά με τις κινήσεις σύνδεσης Setup, παρακολουθήστε αυτό το εκπαιδευτικό βίντεο.

ΕΝΙΣΧΥΜΕΝΗ: Σημασία έχει η απόδοση, τώρα και πάντα

Συνεχίζοντας ένα θέμα που εκτελείται για τις τελευταίες εκδόσεις, η ομάδα ανάπτυξης του PowerMill εργάστηκε για να εντοπίσει περιοχές του κώδικα όπου η απόδοση θα μπορούσε να βελτιωθεί. Σε αυτή τη συγκεκριμένη έκδοση, έχουν γίνει πολλαπλές επιταχύνσεις που επηρεάζουν:

• Γρηγορότεροι χρόνοι υπολογισμού για επίπεδες διαδρομές εργαλείων που επεξεργάζονται ρητά (για παράδειγμα «μηχανή κάτω» ή «αγνοήστε» επίπεδες επιφάνειες). Αυτό περιλαμβάνει τις διαδρομές εργαλείων “Flat Finishing” και “Area Clearance”.
• Μετα-επεξεργασία προγραμμάτων NC που περιέχουν εκατοντάδες διαδρομές εργαλείων θα πρέπει να είναι ταχύτερες στο PowerMill 2023.1 από ό,τι σε προηγούμενες εκδόσεις. Σε έναν λογαριασμό πελάτη, ο χρόνος που απαιτείται για τη μεταγενέστερη επεξεργασία ενός μεμονωμένου προγράμματος NC που περιέχει 1.641 διαδρομές εργαλείων έχει μειωθεί από 8 ώρες σε 23 λεπτά – εξοικονόμηση άνω του 90%. Συνεχίζουμε να εργαζόμαστε σε αυτόν τον τομέα του κώδικα του PowerMill και ελπίζουμε να παρέχουμε περαιτέρω βελτιώσεις ταχύτητας σε μελλοντικές εκδόσεις.
• Ταχύτερο πρόγραμμα περιήγησηςΑυτό σημαίνει ότι ο χρόνος που απαιτείται για τη μεταφορά μεγάλου αριθμού οντοτήτων από το ένα μέρος στο άλλο θα πρέπει να είναι πολύ πιο γρήγορο. Σε μια δοκιμή, ο χρόνος που χρειάστηκε για τη μεταφορά 168 διαδρομών εργαλείων στο πρόγραμμα περιήγησης μειώθηκε από 2 λεπτά σε 8 δευτερόλεπτα (εξοικονόμηση άνω του 90%).
• Ταχύτερη εξοικονόμηση έργων με πολλά επίπεδα εργασίας. Σε μια δοκιμή, ο χρόνος που απαιτείται για την εξοικονόμηση ενός έργου που περιείχε περίπου 10.000 θέσεις εργασίας μειώθηκε από 15 λεπτά σε 6 λεπτά, εξοικονόμηση 60%.

Αξίζει να σημειωθεί ότι ο ακριβής χρόνος που θα εξοικονομηθεί θα ποικίλλει ανάλογα με τους τύπους των εξαρτημάτων που υποβάλλονται σε μηχανική επεξεργασία, τη στρατηγική που χρησιμοποιείται και τις προδιαγραφές του υπολογιστή σας.

Πρόσθετες, αξιοσημείωτες βελτιώσεις

Ενώ μόλις καλύψαμε τις αγαπημένες μας ενημερώσεις στην έκδοση 2023.1, υπάρχουν και άλλες που αξίζουν αναφοράς.

• Μειώστε την πιθανότητα εμφάνισης ψιθυριστών σε επίπεδες διαδρομές εργαλείων
• Τα όρια που ανήκουν σε διαδρομές εργαλείων εντός των Ρυθμίσεων σέβονται πλέον σωστά τις ρυθμίσεις του σφιγκτήρα.
• Βελτιωμένη απόδοση του διαλόγου στρατηγικής διαδρομής εργαλείων.
• Βελτιωμένη εμπειρία χρήστη κατά την πρόσβαση σε μια απομακρυσμένη διαδρομή που είναι αποκλεισμένη.
• Οι απομακρυσμένες διαδρομές μέσα στα αρχεία MTD δεν αποκλείονται πλέον εάν είναι απενεργοποιημένο το “Περιορισμός απομακρυσμένων διαδρομών”.

Θέλετε να μάθετε περισσότερα;

Λοιπόν, εκεί είναι. Οι κορυφαίες βελτιώσεις στο Fusion 360 με PowerMill (έκδοση 2023.1) με μια λίστα με τιμητικές διακρίσεις. Υπάρχουν περισσότερες βελτιώσεις και μπορείτε να τις διαβάσετε όλες στις επίσημες σημειώσεις έκδοσης στη διεύθυνση .

Εάν θέλετε να ρίξετε μια πιο βαθιά ματιά σε αυτήν την έκδοση, γιατί να μην παρακολουθήσετε αυτήν την παρουσίαση με τις καλύτερες στιγμές της σύντομης έκδοσης.

Είστε έτοιμοι να ξεκινήσετε να χρησιμοποιείτε το PowerMill 2023.1;

ΕΙΣΤΕ ΗΔΗ ΠΕΛΑΤΗΣ?

Οι κατάλληλοι πελάτες με ενεργή συμφωνία συνδρομής ή συντήρησης θα μπορούν να κάνουν λήψη της πιο πρόσφατης έκδοσης από την αρχή 5 Δεκεμβρίου 2022. Πραγματοποιήστε λήψη χρησιμοποιώντας την εφαρμογή Autodesk Desktop ή πραγματοποιώντας σύνδεση στον λογαριασμό σας στο Autodesk.

ΘΕΛΕΤΕ ΝΑ ΔΟΚΙΜΑΣΤΕ ΤΟ FUSION 360 ΜΕ ΔΩΡΕΑΝ ΜΥΛΛΟ ΙΣΧΥΟΣ ΓΙΑ 30 ΗΜΕΡΕΣ;

Νέος στην PowerMill και θέλετε να δείτε πώς μπορεί να σας βοηθήσει να λύσετε τις πιο δύσκολες προκλήσεις κατεργασίας CNC; Δοκιμάστε μόνοι σας, εντελώς δωρεάν για 30 ημέρες, μεταβαίνοντας στη διεύθυνση www.autodesk.com/products/powermil/free-trial.

ΘΕΛΕΤΕ ΝΑ ΜΙΛΗΣΕΤΕ ΜΕ ΕΝΑΝ ΕΙΔΙΚΟ;

Επισκεφτείτε το Services Marketplace μας για να επικοινωνήσετε με έναν εγκεκριμένο τεχνικό αντιπρόσωπο πωλήσεων της Autodesk στην περιοχή σας για να συζητήσετε τις ανάγκες της επιχείρησής σας.
