Ενημέρωση Εγγράφων BIM 360 – 13 Σεπτεμβρίου 2017
Παρουσιάζοντας τη σύγκριση μοντέλων 3D
Τώρα μπορείτε εύκολα να δείτε τι έχει αλλάξει μεταξύ των εκδόσεων των τρισδιάστατων μοντέλων σας με το νέο εργαλείο σύγκρισης μοντέλων (διαθέσιμο για αρχεία Revit, IFC και DWG που διαχειρίζονται στους δημοσιευμένους φακέλους “Σχέδια”). Το εργαλείο σύγκρισης παρέχει πληροφορίες σχετικά με τη γεωμετρία και τις αλλαγές ιδιοτήτων και επιτρέπει την πλήρη κατανόηση του πιο πρόσφατου δημοσιευμένου μοντέλου παρέχοντας λεπτομερείς πληροφορίες για τις αλλαγές.
Τα χαρακτηριστικά περιλαμβάνουν:
- Συγκρίνετε και προβάλετε οποιεσδήποτε δύο εκδόσεις του τρισδιάστατου μοντέλου σας
- Προβολή αλλαγών στη λειτουργία Overlay ή Side by Side
- Ελέγξτε τις χρωματικά κωδικοποιημένες αλλαγές (που προστέθηκαν, αφαιρέθηκαν και τροποποιήθηκαν) τόσο στην προβολή μοντέλου όσο και στον πίνακα ιδιοτήτων
- Φιλτράρετε μεταξύ προστιθέμενων, καταργημένων και τροποποιημένων στοιχείων
- Διάκριση μεταξύ γεωμετρίας και τροποποιήσεων ιδιοτήτων
- Αναζήτηση & Φιλτράρισμα αλλαγών κατά κατηγορίες, κλάδους και ιδιότητες αντικειμένων
- Περιηγηθείτε στις αλλαγές στην τρισδιάστατη προβολή και στη λίστα αποτελεσμάτων
- Εξαγάγετε τη λίστα διαφορών σε CSV για ανάλυση εκτός σύνδεσης

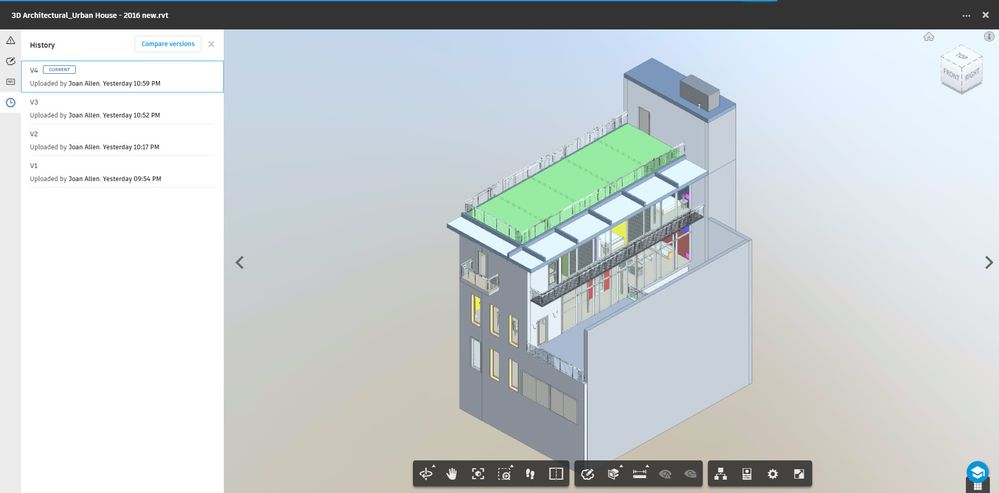

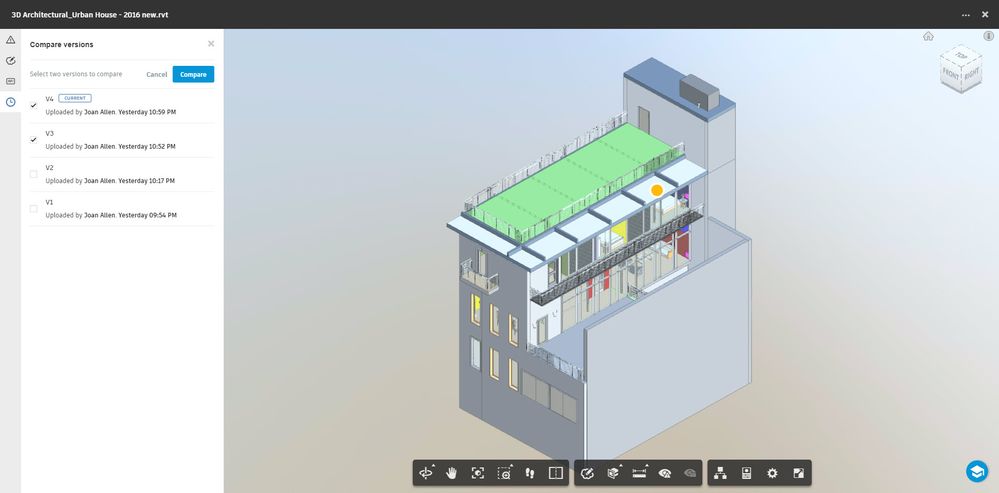

Για να χρησιμοποιήσετε τη νέα δυνατότητα σύγκρισης μοντέλων, μεταβείτε σε ένα μοντέλο με πολλές εκδόσεις και ανοίξτε τον πίνακα “Ιστορικό”. Επιλέξτε το κουμπί «Σύγκριση εκδόσεων». Από προεπιλογή, θα επιλέξουμε αυτόματα τις δύο πιο πρόσφατες εκδόσεις, αλλά μπορείτε να επιλέξετε οποιεσδήποτε δύο εκδόσεις μοντέλου.

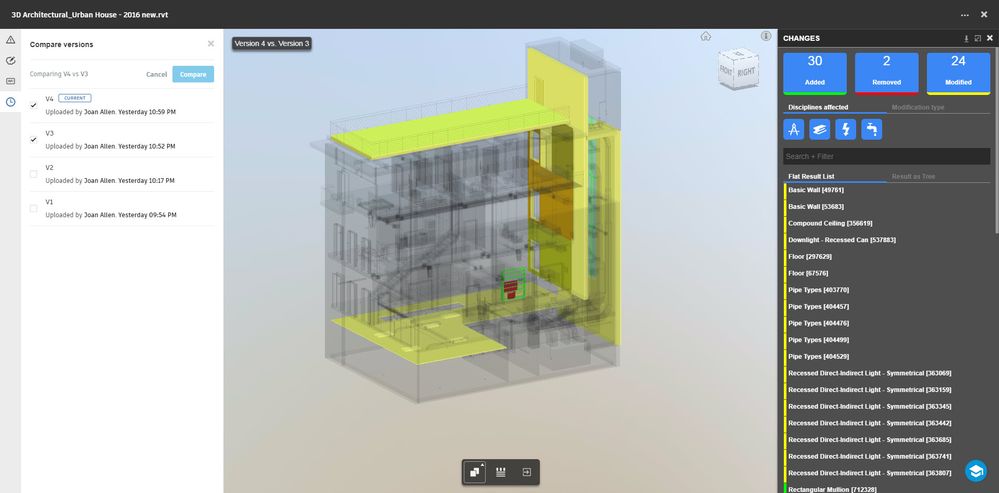

Αφού επιλέξετε τις δύο εκδόσεις, επιλέξτε το κουμπί «Σύγκριση» και τα δύο μοντέλα σας θα εμφανιστούν σε λειτουργία επικάλυψης, ως εξής:

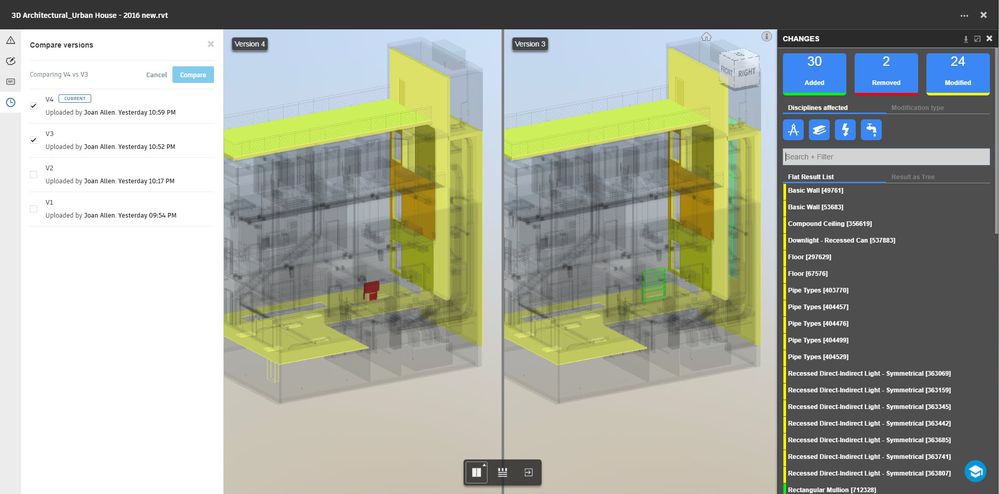

Μπορείτε επίσης να προβάλετε σε λειτουργία Side by Side, ως εξής:

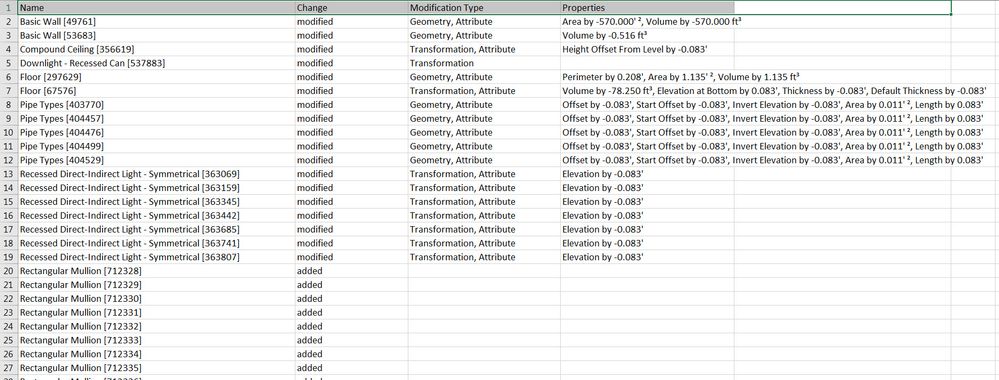

Αφού εξερευνήσετε τα δεδομένα και πλοηγηθείτε στο μοντέλο, μπορείτε επίσης να εξαγάγετε τη λίστα αλλαγών σε CSV. Ακολουθεί μια ματιά στα δεδομένα που εξάγονται για τις αλλαγές που εμφανίζονται παραπάνω:
Λάβετε υπόψη ότι αυτή τη στιγμή περιορίζεται στους φακέλους “Προγράμματα”, αλλά θα επεκτείνουμε αυτήν τη δυνατότητα σε όλους τους φακέλους σε μια επόμενη έκδοση.
RFI για τρισδιάστατα μοντέλα και έγγραφα σε οποιονδήποτε φάκελο

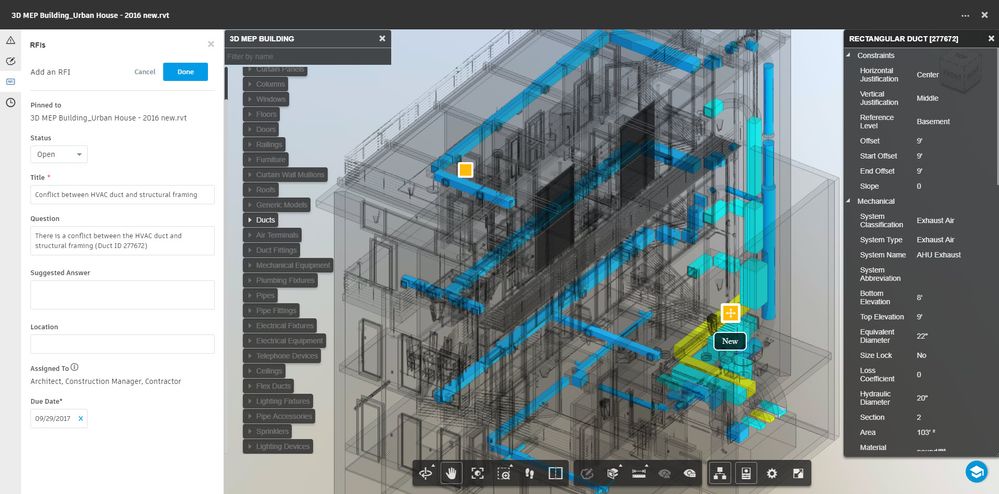

Τον Αύγουστο παρουσιάσαμε ζητήματα για μοντέλα 3D και τώρα προσθέτουμε υποστήριξη RFI για μοντέλα 3D. Επιπλέον, μπορείτε πλέον να προσθέσετε RFI σε έγγραφα και σχέδια PDF, καθώς και να σχεδιάσετε αρχεία και μοντέλα, στους φακέλους “Project Files”, ολοκληρώνοντας την πρωτοβουλία μας να επεκτείνουμε σημάνσεις, ζητήματα και RFI και στους δύο τύπους φακέλων.
Βελτιώσεις αναζήτησης
Έχουμε βελτιώσει τις δυνατότητες αναζήτησης εγγράφων για να διευκολύνουμε την εύρεση των αρχείων που χρειάζεστε. Αυτές οι βελτιώσεις περιλαμβάνουν:
- Συντονισμός του προφίλ αναζήτησης για ονόματα αρχείων
- Αναγνώριση κενών, παύλων, υπογραμμών και τελείων (“), χρησιμοποιώντας τα ως οριοθετικά μέρη του κειμένου (και όχι απλώς περιεχομένων)
- Αναζήτηση χρησιμοποιώντας έως και 32 χαρακτήρες (από 10)

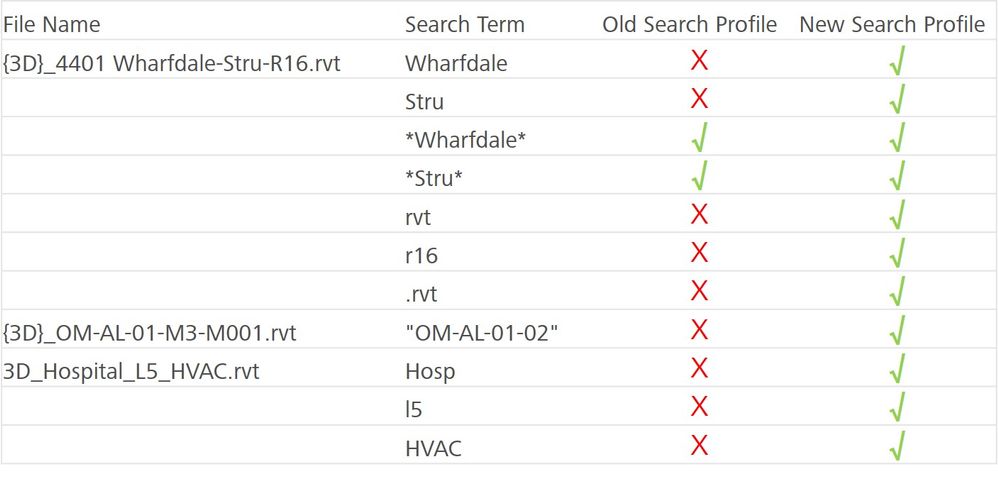

Ακολουθεί ένα παράδειγμα των βελτιώσεων των αποτελεσμάτων αναζήτησης που θα δείτε στα Έγγραφα με βάση το νέο προφίλ αναζήτησης:
