Revit 2023: Νέα αναλυτική ροή εργασίας για ηλεκτρικό εννοιολογικό σχεδιασμό
ευρωβουλευτής
Μοιραστείτε το στο Facebook
Μοιραστείτε το στο Twitter
Κοινοποίηση στο LinkedIn
Συγγραφέας: Martin Schmid, Product Manager και Brandon White, Technical Marketing Manager
Με την κυκλοφορία του Revit 2023, μοιραστήκαμε μια ανάρτηση Τι νέο υπάρχει για τον ευρωβουλευτή και αναφέραμε τις νέες δυνατότητες προκαταρκτικής σχεδίασης ηλεκτρικών στο Revit. Σε αυτήν την ανάρτηση, θα εμβαθύνουμε με λίγο περισσότερες λεπτομέρειες για να παρέχουμε μια επισκόπηση των δυνατοτήτων.
Αυτή η νέα λειτουργικότητα παρέχει έναν τρόπο στους ηλεκτρολόγους σχεδιαστές και μηχανικούς να αρχίσουν να καταγράφουν τις απαιτήσεις ηλεκτρικού σχεδιασμού εγγενώς μέσα στο Revit, σε αντίθεση με τις ροές εργασίας που εξαρτώνται από τη διατήρηση δεδομένων σε υπολογιστικά φύλλα, PDF και άλλα αποσυνδεδεμένα αποθετήρια.

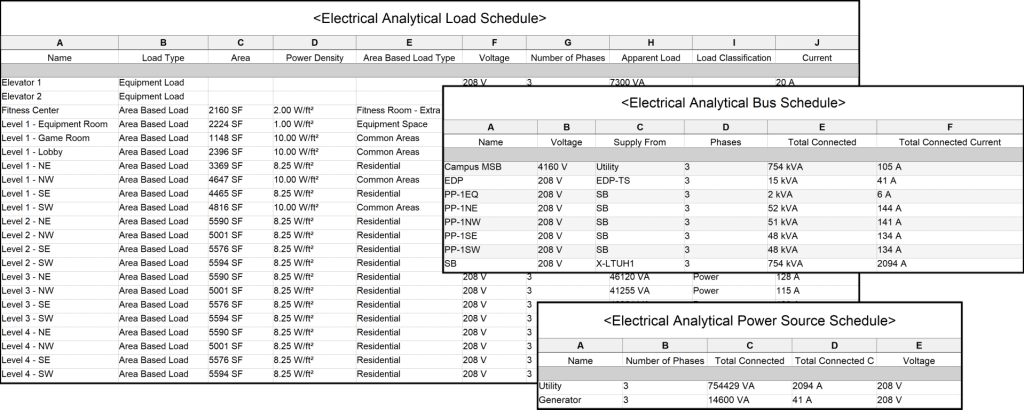

Η ροή εργασίας έχει σχεδιαστεί για να σας επιτρέπει να χρησιμοποιείτε συνδεδεμένα DWG, PDF ή μοντέλα Revit ως βάση των απογειώσεων φορτίου εντός του Revit. Αυτές οι απογειώσεις φορτίου, μαζί με νέες δυνατότητες για τον εννοιολογικό καθορισμό στοιχείων ηλεκτρικού συστήματος, σας επιτρέπουν να προσδιορίσετε το προκαταρκτικό φορτίο κτιρίου και το φορτίο στα κύρια εξαρτήματα του εξοπλισμού απευθείας μέσα στο περιβάλλον του Revit. Αυτές οι απογειώσεις μπορούν στη συνέχεια να χρησιμοποιηθούν για την παραγωγή τεκμηρίωσης και χρονοδιαγραμμάτων για την επικοινωνία των εννοιών σχεδιασμού στους ενδιαφερόμενους.
Βασικές Έννοιες
Υπάρχουν δύο βασικές έννοιες σε αυτή τη νέα ροή εργασίας: 1) η δημιουργία φορτίων και 2) η δημιουργία αναλυτικών στοιχείων συστήματος. Με τη δημιουργία των φορτίων, το συνολικό φορτίο μπορεί να προσδιοριστεί για την εκτίμηση των απαιτήσεων εισόδου υπηρεσίας. Η δημιουργία των αναλυτικών στοιχείων και η συσχέτιση των φορτίων με αυτά, παρέχει τη δυνατότητα να σχεδιάσουμε τον τρόπο εξυπηρέτησης των φορτίων και να καθορίσουμε τις προκαταρκτικές βαθμολογίες για τα στοιχεία στο ηλεκτρικό σύστημα.
Φορτία

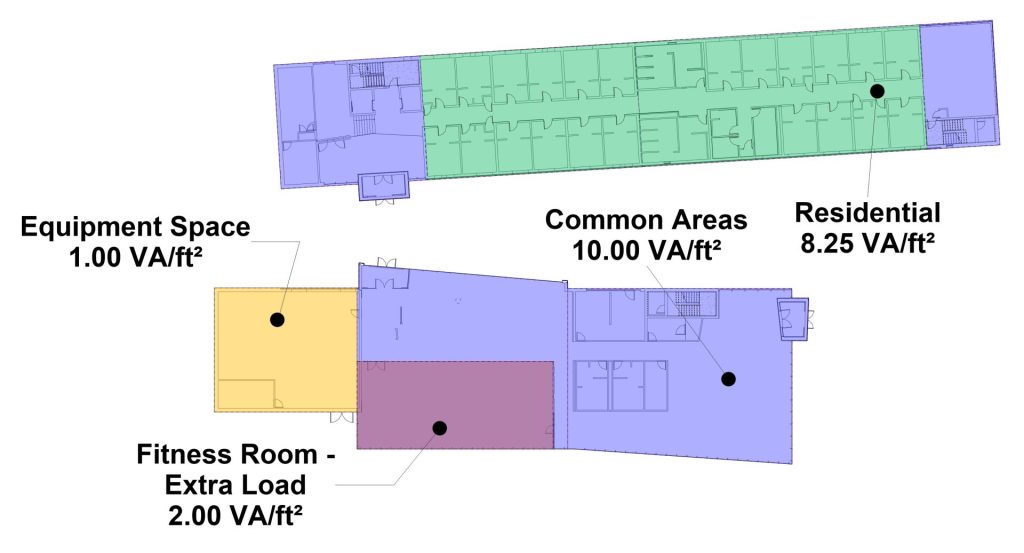

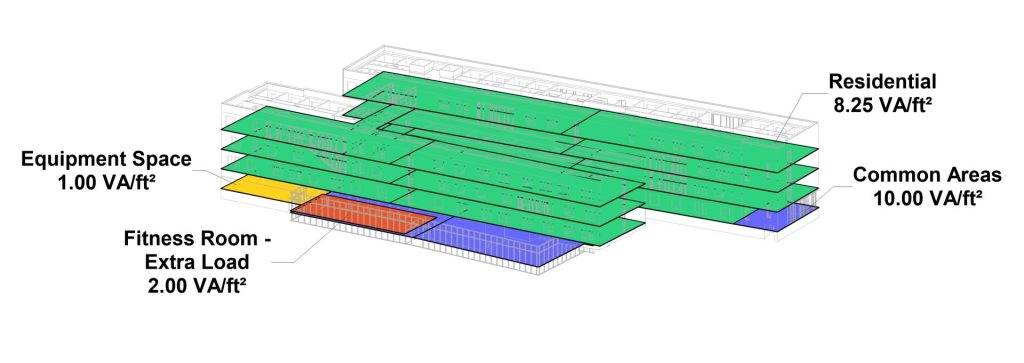

Υπάρχουν δύο τύποι φορτίων σε αυτό το νέο σύνολο λειτουργιών: φορτία βάσει περιοχής και φορτία εξοπλισμού. Τα φορτία βάσει περιοχής σάς επιτρέπουν να ορίσετε την ταξινόμηση φορτίου, την πυκνότητα φορτίου (π.χ. ισχύ ανά περιοχή) και να ορίσετε γραφικά την περιοχή στην οποία εφαρμόζεται το φορτίο, προκειμένου να προσδιορίσετε τη συνεισφορά φορτίου. Το Σχήμα 3 απεικονίζει πολλά φορτία χρωματικά κωδικοποιημένης περιοχής που ορίζονται από τον χρήστη και σχολιάζονται με την πυκνότητα ισχύος όπως ορίζεται από τον σχεδιαστή ή τον μηχανικό.
Σχήμα 3: Φορτία με βάση την περιοχή που αντιπροσωπεύονται σε μια δισδιάστατη προβολή που δείχνει τους τύπους φορτίων και την πυκνότητα ισχύος.
Τα φορτία του εξοπλισμού σάς επιτρέπουν να συλλαμβάνετε άλλα μεμονωμένα φορτία, όπως κύρια κομμάτια μηχανολογικού εξοπλισμού, ανελκυστήρες ή άλλο εξοπλισμό που παρέχεται από τον ιδιοκτήτη, τα οποία συνήθως δεν υπολογίζονται με βάση την πυκνότητα ισχύος της περιοχής.
Και οι δύο τύποι φορτίων μπορούν να συνδεθούν με αναλυτικούς διαύλους για την ταξινόμηση των φορτίων σε όλο το εννοιολογικό σύστημα διανομής.
Στοιχεία συστήματος
Τα εξαρτήματα του ηλεκτρικού συστήματος αποτελούνται από πηγές ισχύος (όπως κοινή χρήση, γεννήτρια, κ.λπ.), μετασχηματιστές, διαύλους (που μπορεί να αντιπροσωπεύουν πίνακες, πίνακες διανομής, διαδρόμους, κέντρα ελέγχου κινητήρα και παρόμοια) και διακόπτες μεταφοράς. Συσχετίζοντας φορτία με τα διάφορα στοιχεία του συστήματος και δημιουργώντας την ιεραρχία του συστήματος συνδέοντάς τα μεταξύ τους, τα φορτία μπορούν να χρησιμοποιηθούν για τον προσδιορισμό των προκαταρκτικών χαρακτηρισμών των διαφόρων στοιχείων διανομής.

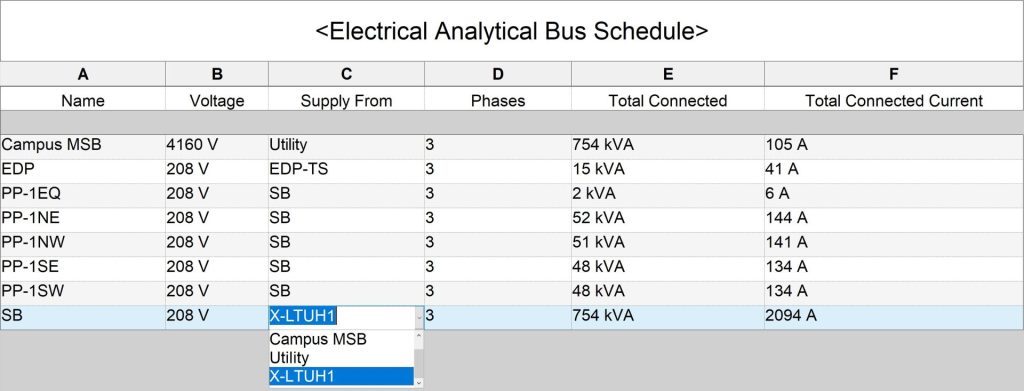

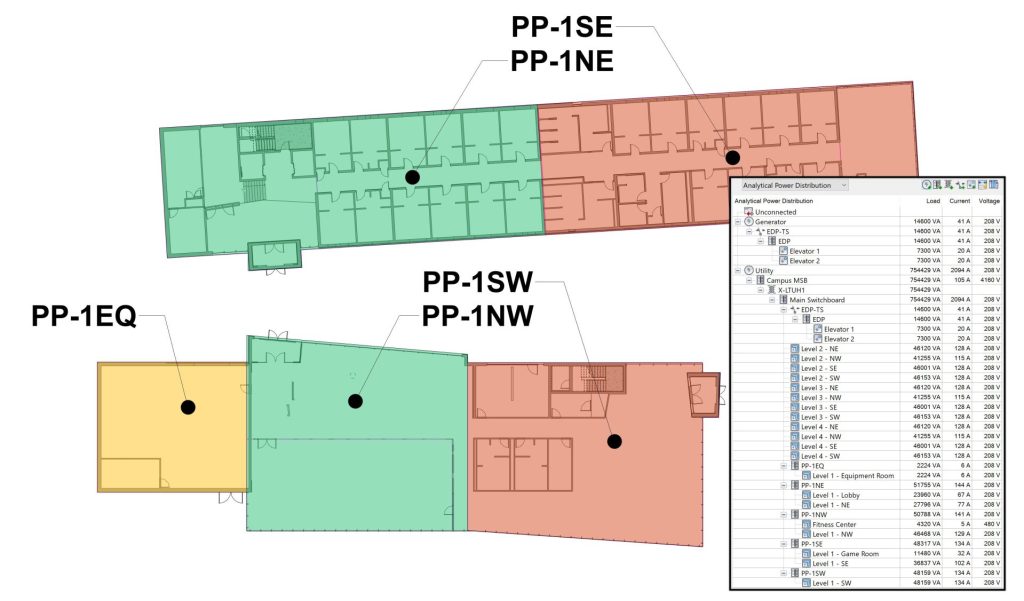

Το παρακάτω σχήμα 4 απεικονίζει τα ίδια φορτία με βάση την περιοχή με το Σχήμα 3, ωστόσο, αυτή τη φορά η όψη έχει ρυθμιστεί για να μεταφέρει τον εξοπλισμό στον οποίο είναι συνδεδεμένο κάθε φορτίο. Επιπλέον, το πρόγραμμα περιήγησης συστήματος απεικονίζει ολόκληρη την ιεραρχία του συστήματος, συμπεριλαμβανομένων των φορτίων γεννήτριας, διακόπτη μεταφοράς και ανελκυστήρα που συνδέονται με την έκτακτη και κανονική διανομή. Τέλος, το χρονοδιάγραμμα στο σχήμα 5 δείχνει τα συνολικά φορτία σε κάθε κύριο στοιχείο διανομής.
Σχήμα 5: Συνολικά φορτία σε κάθε στοιχείο διανομής.
Αυτές οι νέες δυνατότητες παρέχουν ηλεκτρολογικές ροές εργασίας εκτίμησης φορτίου μηχανικής απευθείας μέσα στο περιβάλλον Revit και επεκτείνουν τη ροή εργασιών Revit νωρίτερα στη διαδικασία όπου λαμβάνονται οι αναλύσεις σχεδιασμού και οι βασικές αποφάσεις.
Για περισσότερα σχετικά με τους προκαταρκτικούς υπολογισμούς φορτίου στο Revit, δείτε τις παρακάτω επιδείξεις βίντεο:
